干法转移破冰，柔性电子终于用上单晶半导体

你或许见过能贴在手腕上的柔性血压计，能卷成筒的电子屏幕，但这些产品的性能始终赶不上传统的刚性电子产品——问题出在核心的半导体材料上。

单晶二维半导体是柔性电子的「理想心脏」，它薄如原子、韧如塑料，电子传输效率是普通材料的数十倍，但过去几十年里，人类始终没法把它完好地「装」到柔性基底上。直到西湖大学孔玮教授团队的干法转移技术出现，这个卡了行业十几年的瓶颈，终于被撬开了一道口子。为什么干法转移能做到湿法做不到的事？这得先从「转移」到底难在哪说起。

湿法转移的死穴：干净比登天还难

你可以把二维半导体转移想象成「把一张薄蝉翼从玻璃上揭下来，再完好贴到橡皮上」——听起来简单，实际是个精细到原子级的活儿。

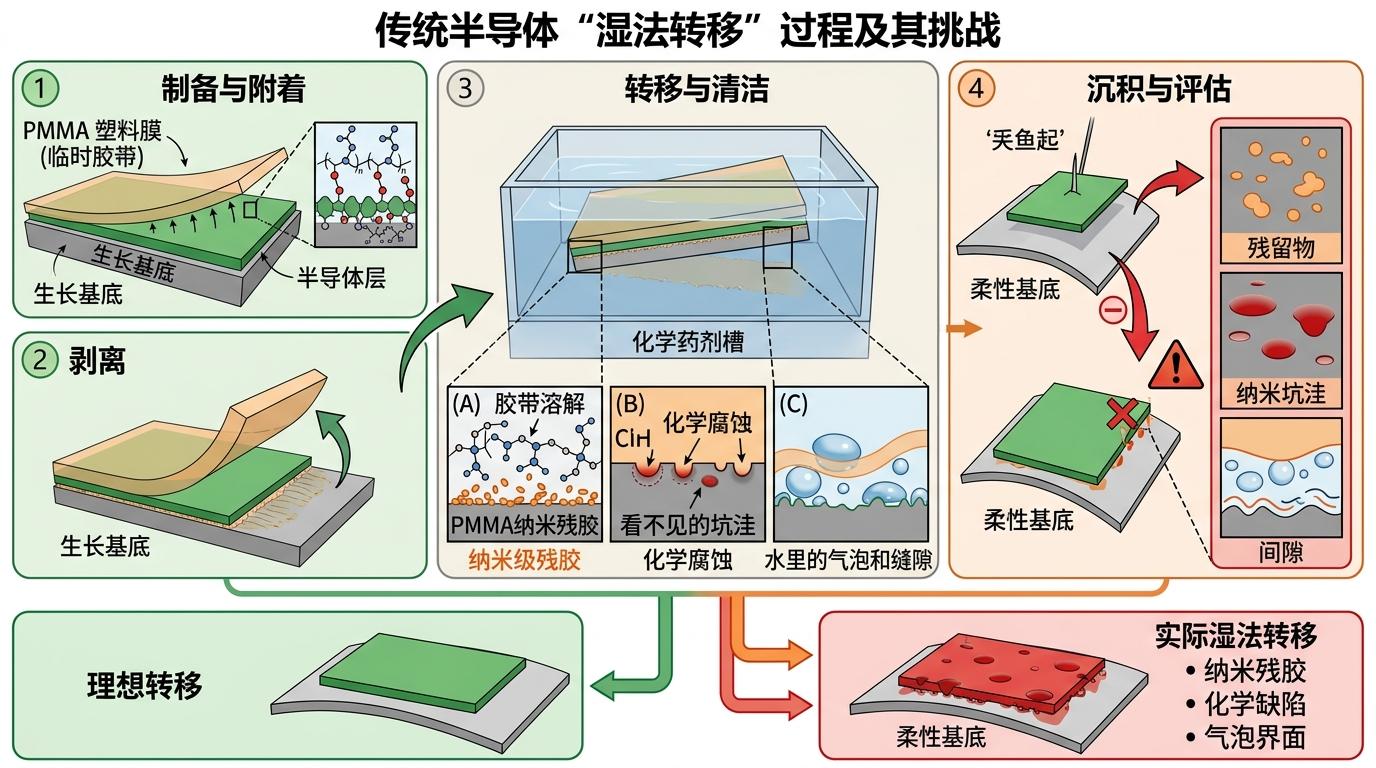

过去行业主流的「湿法转移」，是用PMMA塑料膜当「临时胶带」，把半导体从生长基底上粘下来，再泡进化学药剂里溶解掉胶带，最后把半导体「捞」到柔性基底上。但这个过程就像用湿纸巾擦精密镜头：PMMA永远会留下纳米级的残胶，化学药剂会在半导体表面刻下看不见的坑洼，甚至连水里的气泡都能在半导体和基底之间撑开缝隙。

这些看不见的缺陷，会让半导体里的电子像在布满碎石的路上跑，速度直接掉一半，开关性能更是大打折扣。更要命的是，湿法转移的良率极低——每一百片里能挑出十几片合格的就不错，根本没法规模化生产。西湖大学的团队算过一笔账：湿法转移制备的单晶二硫化钼器件，载流子迁移率最高只能到30 cm²/V·s，而干法转移能把这个数字拉到117 cm²/V·s，足足提升了3倍多。

干法转移的巧劲：用氧化物当「隐形手套」

干法转移的核心思路，是彻底抛弃液体和塑料胶带——用一层超薄的氧化铝薄膜当「隐形手套」。

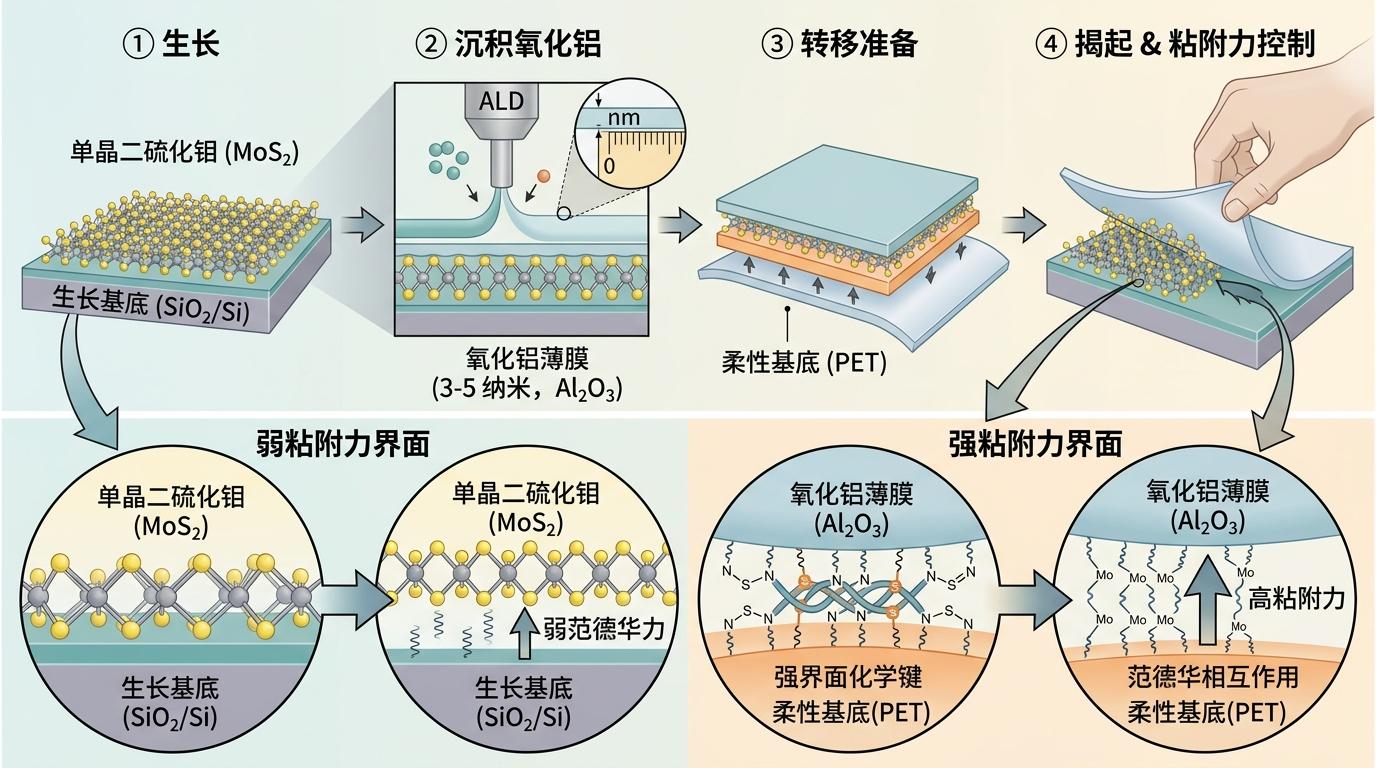

团队先在生长好的单晶二硫化钼表面，用原子层沉积技术镀上一层3到5纳米厚的氧化铝。这层薄膜就像给半导体穿上了一件贴身防护服，既能保护它不被刮伤，又能精准控制它和基底之间的粘附力：在生长基底上，氧化铝和半导体的粘附力很弱，轻轻一揭就能分开；到了柔性基底上，氧化铝又能和基底牢牢贴合，把半导体稳稳「固定」住。

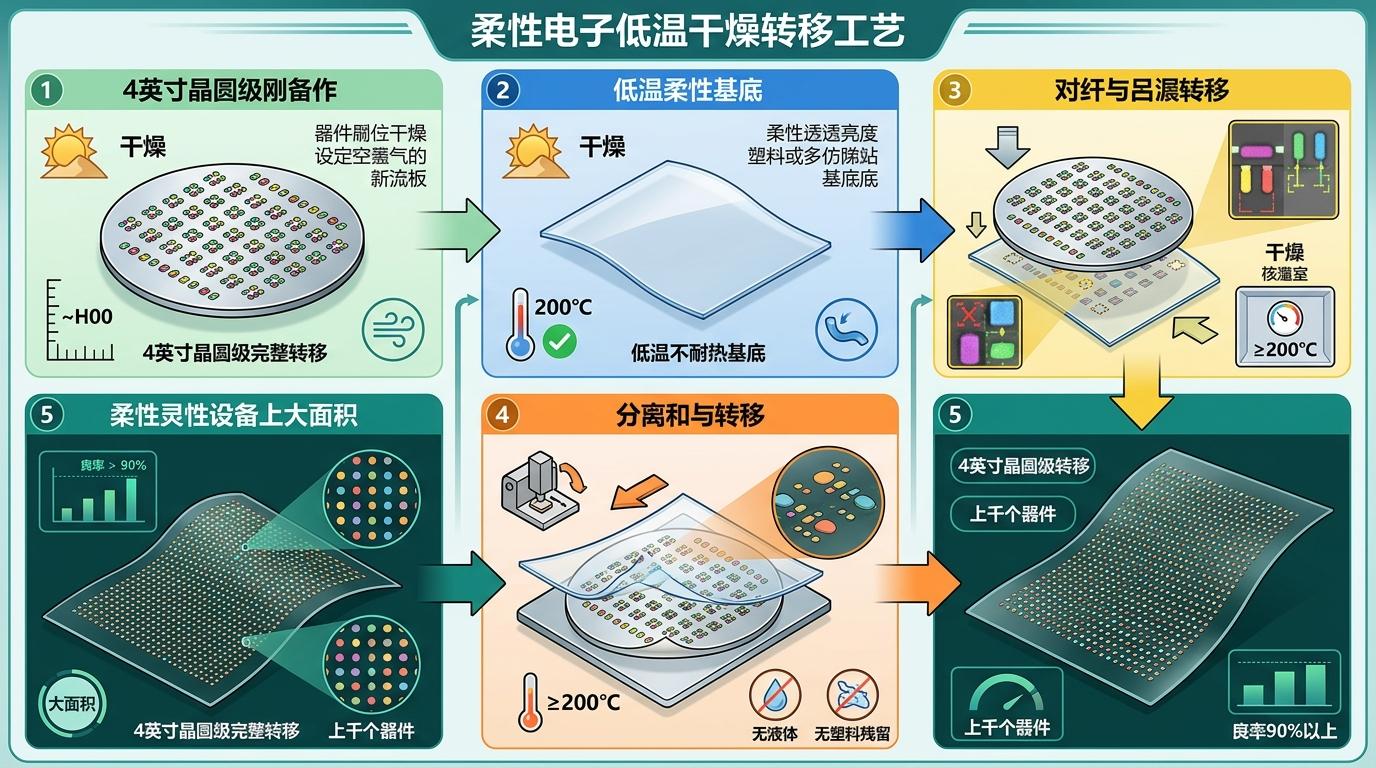

整个过程全程在干燥环境下完成，没有液体浸泡，没有塑料残留，连温度都控制在200℃以内——刚好适配柔性基底不耐高温的特性。更关键的是，这种方法能实现4英寸晶圆级的完整转移，一片晶圆上能做上千个器件，良率能稳定在90%以上。

更值得关注的是，这层氧化铝薄膜还自带「buff」：它的介电常数是传统材料的3倍，能进一步提升半导体的电子传输效率，让器件的开关比突破10¹²——这个数字意味着，器件关闭时的漏电几乎为零，待机功耗能降到普通产品的千分之一。

从实验室到量产：还有三道坎要跨

干法转移的突破确实让人兴奋，但我们也得清醒地看到，它距离真正的大规模量产，还有三道坎要跨。

第一道是成本关：目前原子层沉积设备的价格是普通湿法设备的5倍以上，氧化铝薄膜的制备成本也不低。要让这项技术走进消费电子市场，还得找到更便宜的替代材料和更高效的制备工艺。

第二道是可靠性关：实验室里的器件能弯1000次不失效，但实际使用中，柔性电子要面对汗水、油污、极端温度的考验——干法转移的界面能不能在复杂环境下保持稳定，还需要长期的可靠性测试。

第三道是兼容关：现在的干法转移主要针对二硫化钼，要适配更多种类的二维半导体材料，还得优化氧化铝薄膜的厚度和沉积工艺。不过孔玮团队已经在着手解决这些问题，他们正在开发一种「通用型干法转移平台」，未来能兼容石墨烯、钨硒化物等十几种二维材料。

当我们谈论柔性电子时，我们谈的从来不是「能弯的屏幕」这么简单——我们谈的是能贴在心脏上的监测器，能缝在衣服里的传感器，能像皮肤一样覆盖在机器人身上的触觉系统。

干法转移技术的突破，不是给柔性电子换了个「更好的零件」，而是给它装上了一颗「真正的心脏」。干净的界面，才是高性能的起点——这句话不仅适用于二维半导体转移，也适用于所有追求极致的技术领域。

未来的柔性电子，或许不会像科幻电影里那样突然「爆发」，但它会像今天的干法转移技术一样，一步一步，把「不可能」变成「看得见摸得着」的现实。
