一块玻璃板，卡住全球芯片制造的命门

当你刷着手机里的AI视频、开着自动驾驶通勤时，或许不会想到，这些技术的底层，竟卡在一块不到一厘米厚的玻璃板上。它叫掩膜版——芯片制造的“精密蓝图”，每一根头发丝粗细的区域里，都刻着几十亿个电路图案。最近，国内一家掩膜版厂商宣布实现全世代覆盖，90nm及以上成套掩膜版通过客户端验证并供货。这不仅意味着我们能造出从成熟到先进制程的全系列“蓝图”，更重要的是，它撬开了长期被少数海外厂商攥在手里的芯片制造命门。为什么一块玻璃板能有这么大的能量？

芯片的“印刷模板”：从90nm到EUV的跨越

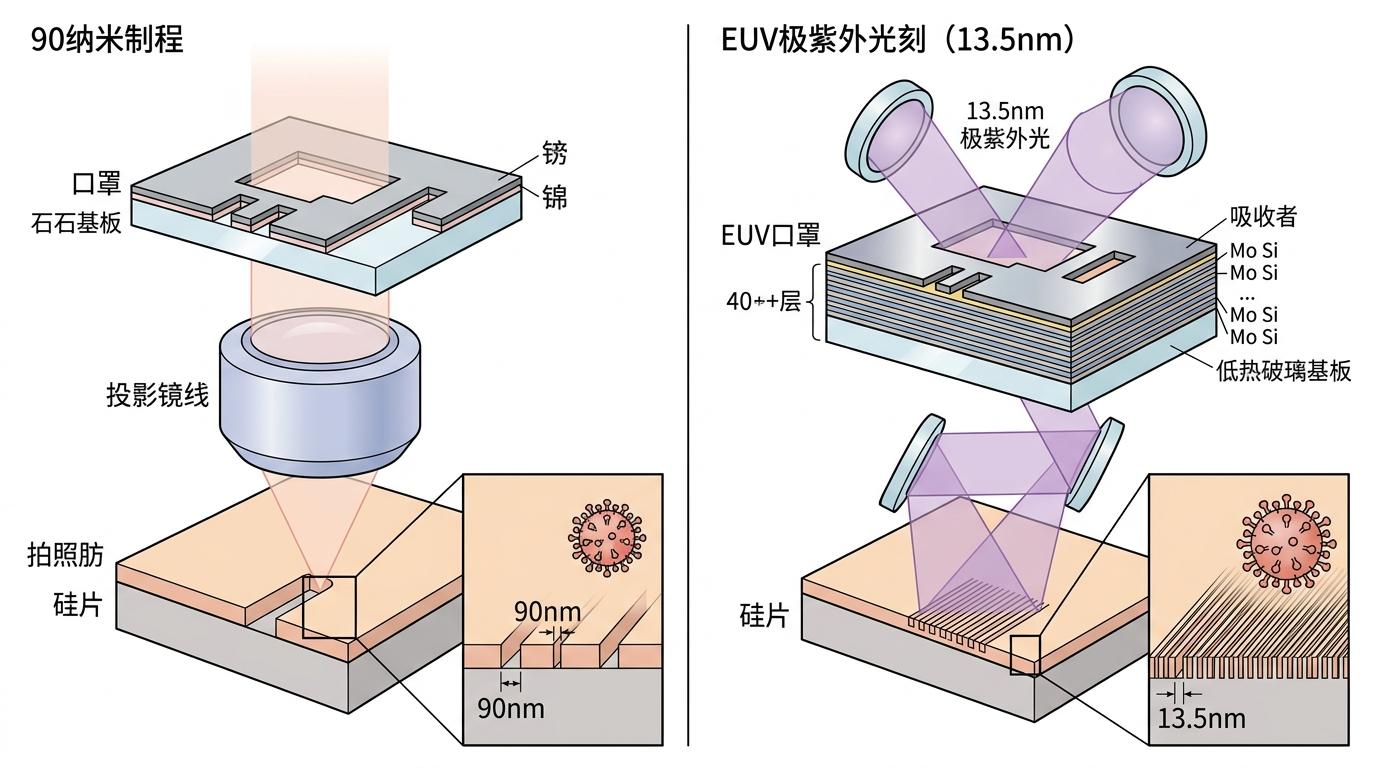

你可以把芯片制造想象成印报纸：掩膜版就是那张刻满字的钢版，光刻机则是印刷机——光线透过掩膜版的镂空图案，把电路“印”在硅片上。但芯片的“印刷”精度，是报纸的几百万倍：90nm制程的掩膜版，要把电路图案刻到比病毒还小的尺度；到了EUV极紫外光刻阶段，更是要在玻璃上叠40多层反射膜，让13.5nm波长的光线（比可见光短100倍）精准反射。

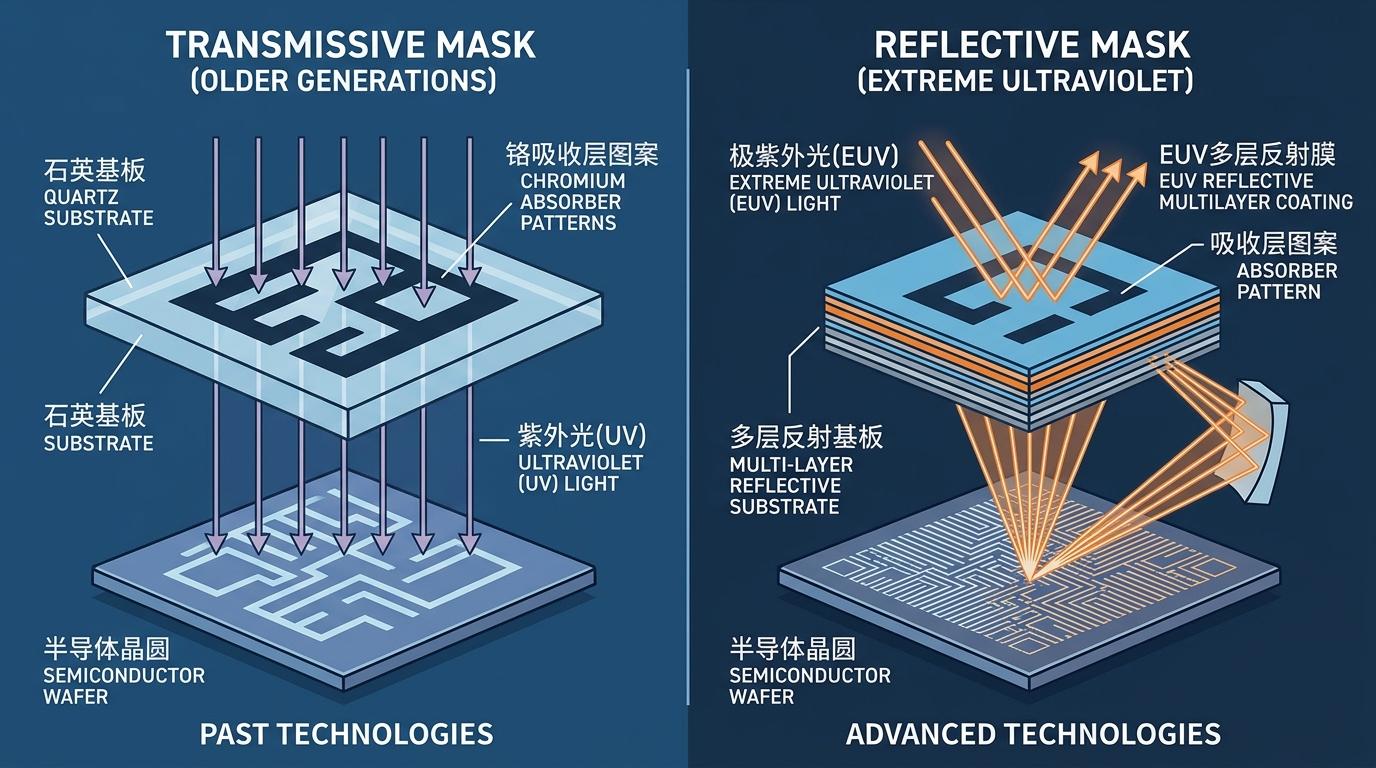

过去，从成熟的90nm到先进的7nm、5nm，不同制程需要完全不同的掩膜技术。90nm及以上用的是传统二元掩膜，靠透光和不透光区分电路；而先进制程要用相移掩膜，通过控制光线相位增强图案对比度，甚至EUV掩膜要做成反射式——因为极紫外光会被普通玻璃吸收。全世代覆盖，意味着这家厂商能打通从“铅字印刷”到“激光全息印刷”的所有技术环节，不管客户要造汽车芯片还是AI芯片，都能拿出对应的“模板”。

但真实的技术比这更苛刻：每块掩膜版的缺陷不能超过0.003个每平方厘米，相当于在一个足球场里不能有超过3颗灰尘。一旦有缺陷，印出来的芯片就会报废，而制造一块EUV掩膜版的成本，能买一辆顶配特斯拉。

被忽略的关键：全世代覆盖的战略底气

更值得关注的是，这次突破的核心价值，不止于“能造”，更在于“能稳供”。全球掩膜版市场长期被日本、美国的几家巨头垄断，高端石英基板、EUV掩膜技术一度被卡脖子。比如制造掩膜版的高纯度石英，全球75%的产能掌握在日本三家厂商手里，一旦供应链波动，国内芯片厂就得停工待料。

全世代覆盖意味着我们不再依赖单一供应商的技术和产能。90nm及以上的成熟制程掩膜版，是汽车电子、工业芯片的刚需，这些芯片不追求最先进，但要求绝对稳定。之前国内厂商要做这类芯片，掩膜版得从海外进口，周期长达3个月，现在本土供货，周期能压缩到1个月以内，成本还能降30%。

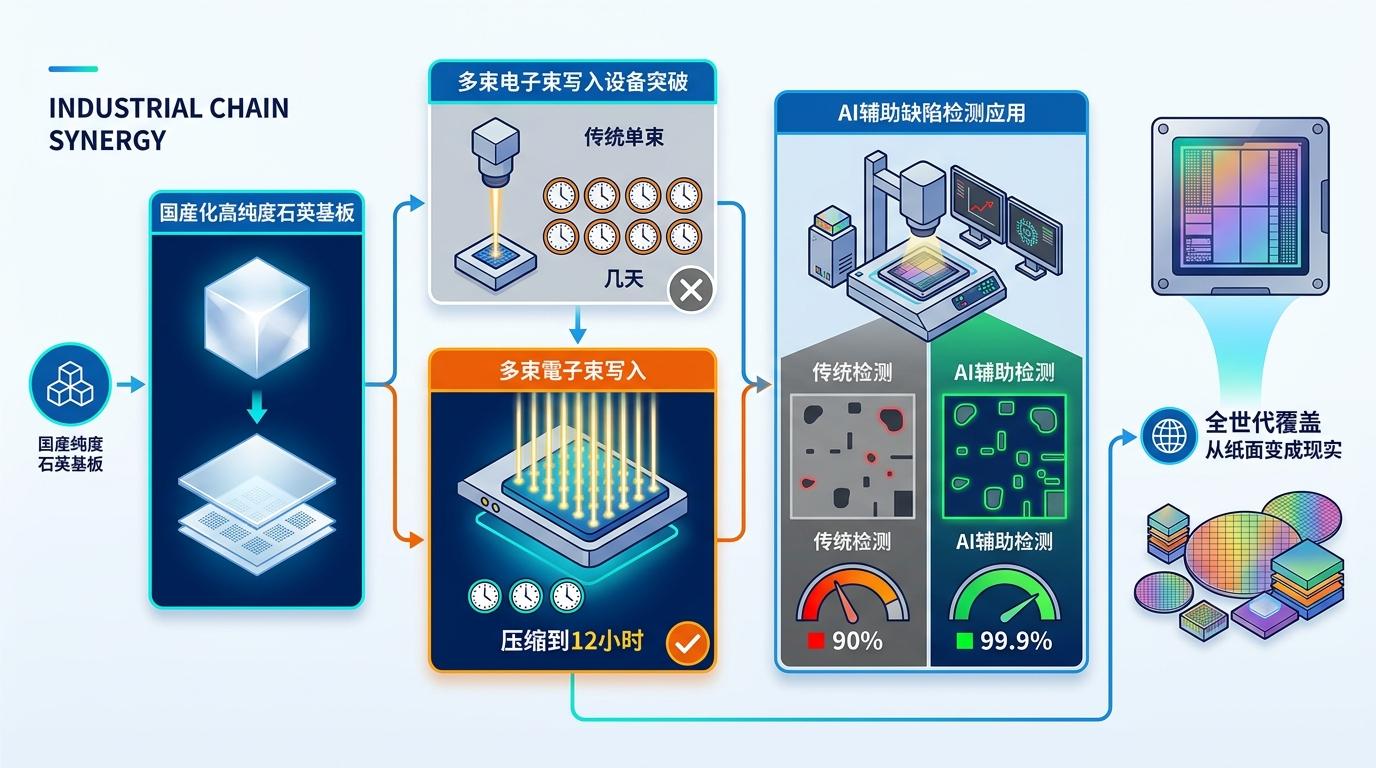

这背后是整个产业链的协同：从高纯度石英基板的国产化，到多束电子束写入设备的突破，再到AI辅助缺陷检测的应用。比如多束电子束写入技术，能把传统单束几天的写入时间压缩到12小时，而AI检测能把缺陷识别率从90%提升到99.9%，这些技术的落地，才让全世代覆盖从纸面变成现实。

挑战仍在：掩膜版的“卡脖子”下半场

但掩膜版的突破，不代表我们已经高枕无忧。被忽略的关键在于，先进制程的EUV掩膜版，我们仍有差距。EUV掩膜版的多层反射膜，要把每一层的厚度控制在原子级别，误差不能超过0.1纳米——相当于一根头发丝的千万分之一。目前全球能量产EUV掩膜版的厂商不超过5家，我们的技术还在追赶阶段。

还有成本和良率的问题：一块EUV掩膜版的成本超过150万美元，良率却只有60%左右，而海外巨头能做到80%以上。这意味着每生产10块，就有4块要报废，成本压力巨大。另外，高NA EUV下一代技术已经在研发，对应的6×12英寸大尺寸掩膜版，国内还没有成熟的制造设备。

这些差距不是靠单点突破就能补上的，需要材料、设备、软件全产业链的持续投入。比如用于EUV掩膜检测的13.5nm波长检测设备，全球只有少数几家厂商能造，国内还处于实验室阶段。

当我们谈论芯片突破时，目光总聚焦在光刻机、CPU这些“明星”技术上，却常常忽略掩膜版这样的“隐形基石”。它不像光刻机那样动辄十几亿一台，也不像CPU那样能直接体现性能，但没有它，再先进的光刻机也只是一台空机器。

掩膜版的全世代覆盖，是中国芯片产业链补上的关键一块短板。“基石稳，方能筑高楼”，这句话放在芯片产业再合适不过。未来的芯片竞争，不再是单点技术的比拼，而是全产业链韧性的较量——谁能把每一块“玻璃板”都攥在自己手里，谁才能在这场科技竞赛中走得更远。

那些藏在硅片背后的玻璃板，正在悄悄改写全球芯片制造的格局。
