国产5nm智驾芯片量产，拆解“TOPS算力”与产业链变局

当你坐在驾驶座上，车辆自动识别出横穿马路的行人、预判到前方电动车的变道动作，还能在暴雨天精准沿着车道线行驶时，你或许不会想到，这一切的背后是一颗指甲盖大小的芯片在每秒处理万亿次运算。2026年，国产5nm车规级智驾芯片已实现量产上车，累计出货超15万套，甚至有第二款芯片性能对标三颗国际主流产品，成本却大幅降低。但在高端内存价格暴涨70%的当下，这颗能让智能汽车“更聪明”的芯片，如何同时破解“性能”与“成本”的两难？

从“1000TOPS”说起：算力到底是什么？

你可以把智驾芯片想象成汽车的“大脑中枢”，而TOPS（每秒万亿次操作）就是衡量这个大脑运算速度的核心指标——1000TOPS意味着它每秒能完成1000万亿次AI相关的乘加运算，相当于同时进行几十亿次“识别-判断”指令。

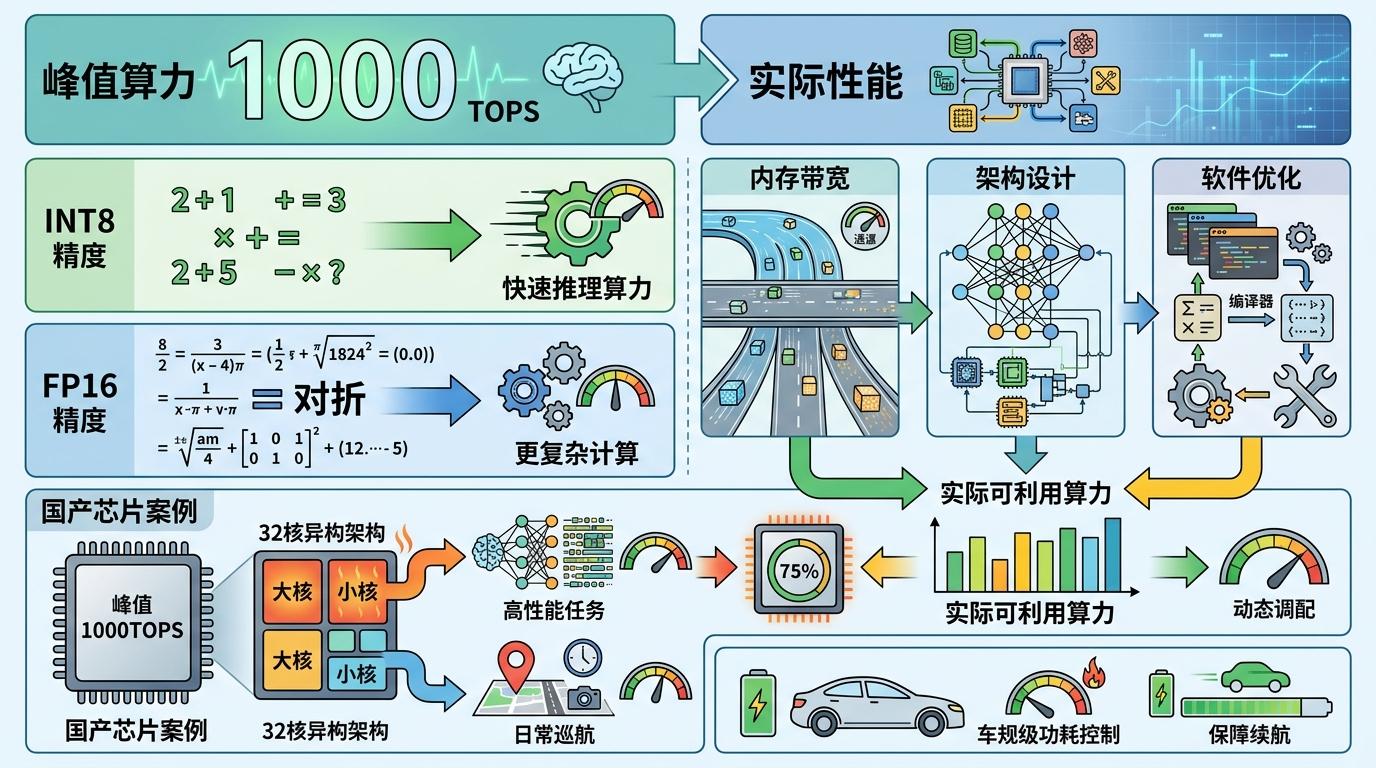

但真实的算力不是简单的数字游戏。行业里默认用INT8精度测算AI推理算力，就像用“口算速度”衡量数学能力，而如果换成需要更复杂计算的FP16精度，算力会直接打对折。更关键的是，峰值算力不等于实际性能：芯片的内存带宽、架构设计、软件优化程度，就像大脑的“神经通路”和“思考习惯”，决定了这1000TOPS能真正用在刀刃上的有多少。比如某款国产芯片，不仅做到了1000TOPS的峰值算力，还通过32核异构架构实现了“高性能任务用大核、日常巡航用小核”的动态调配，把功耗控制在车规级要求的范围内——毕竟没人想让芯片的发热吃掉电动车的续航。

这也是为什么1000TOPS的算力能支撑L3级自动驾驶：它能同时处理激光雷达、8颗摄像头、毫米波雷达的实时数据，在5毫秒内做出决策——这个速度比人类眨眼还快6倍。

5nm芯片的野心：从“用得起”到“不受制”

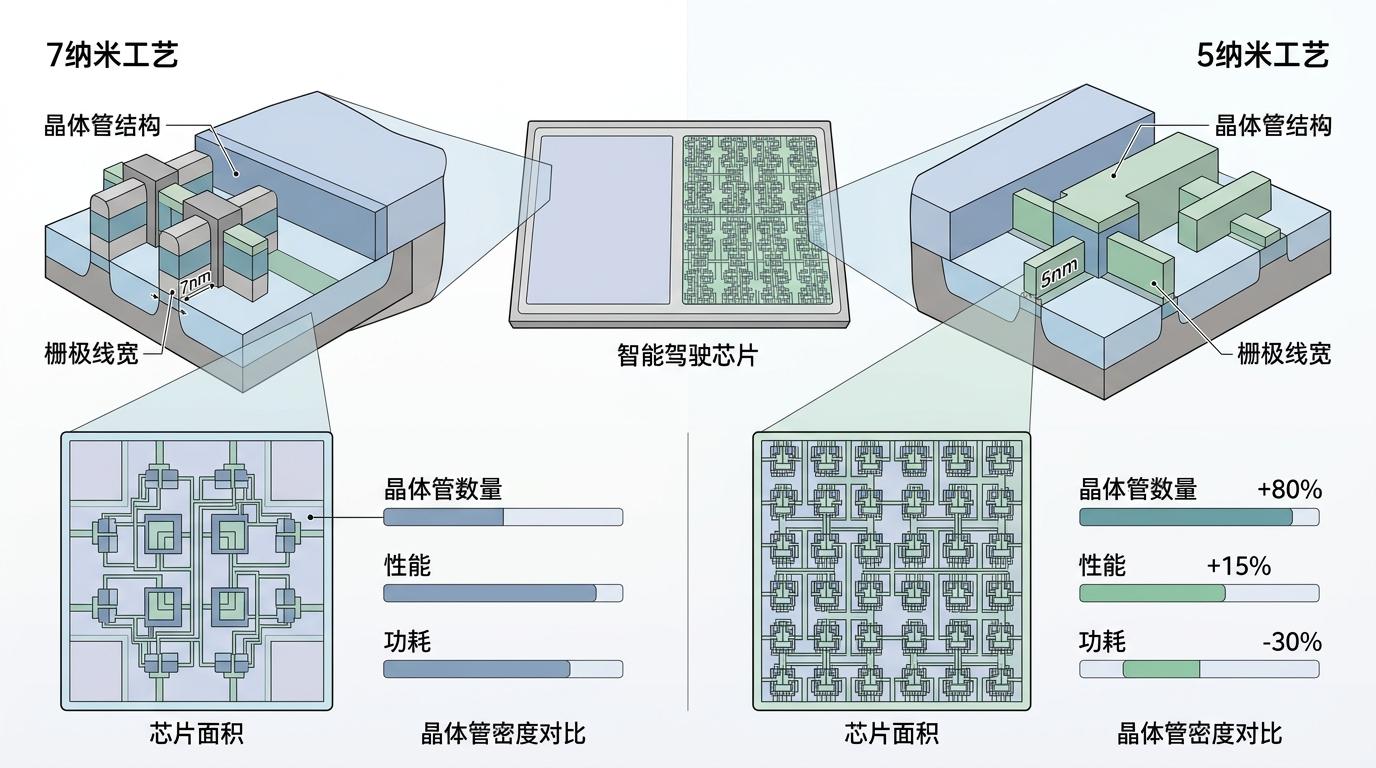

5nm工艺是这颗智驾芯片的另一张底牌。你可以把芯片制造工艺想象成在蛋糕上雕花：5nm意味着晶体管的线宽只有5纳米，是头发丝直径的1/16000。和7nm工艺相比，它能在同样大小的芯片上多塞80%的晶体管，性能提升15%的同时，功耗降低30%——这对需要长时间高负荷运行的智驾系统来说，是“性能”和“续航”的双重胜利。

但5nm的意义远不止于此。此前国内智能汽车的高端智驾芯片几乎全部依赖进口，不仅采购成本高昂，还面临供应断供、技术参数无法定制的问题。某厂商的5nm芯片实现了软硬件100%深度整合，单车成本直接降低了近1万元——这不是靠“砍配置”，而是通过自研芯片省去了对外购芯片的技术适配成本，还能根据自家车型的算法需求定制芯片架构。

更重要的是，自研芯片打破了“算力越高成本越贵”的魔咒。第二款5nm芯片性能对标三颗国际主流产品，成本却明显降低，甚至已有多家企业在接洽测试。这意味着国产智驾芯片不再是“高端车型的专属”，而是能下探到更亲民的价位段，让更多消费者用上高阶智驾功能。

光鲜背后：芯片量产的两道坎

但量产上车的路，远没有流片成功那么顺利。第一道坎是供应链。2026年汽车DRAM价格暴涨70%，原因是AI数据中心对高端内存的需求激增，内存厂商优先供应利润更高的服务器市场，汽车行业的产能被挤压。而5nm智驾芯片必须搭配高速LPDDR5X内存，这让芯片的成本优势被大幅稀释——甚至有车型在“用高性能旧芯片”还是“用低成本新芯片”之间摇摆。

第二道坎是商业化落地。自研芯片不仅要满足自家车型的需求，还要说服其他车企放弃成熟的国际芯片供应链，改用一款“新芯片”。这需要的不仅是性能和成本优势，还要建立起包括测试标准、软件适配、售后支持在内的完整生态。目前某厂商的芯片虽然已有多家企业测试，但真正实现对外批量供货，还有很长的路要走。

更现实的问题是，车规级芯片的验证周期长达数年，要通过ISO 26262 ASIL-D最高安全等级认证，每一个细节都不能出错——毕竟这是关乎生命安全的部件，容不得半点试错。

当我们谈论智驾芯片时，我们谈论的从来不是一颗芯片本身，而是整个智能汽车产业链的自主能力。从依赖进口到自研量产，从1000TOPS的性能突破到成本控制的巧思，国产智驾芯片的每一步，都是在为智能汽车的“中国方案”铺路。

算力不是目的，安全和普惠才是。未来的智能汽车，不该只有高端车型能拥有“聪明的大脑”，更该让普通消费者也能安心享受科技带来的便利。这或许就是自研芯片最珍贵的意义：让技术的光芒，照进更多人的日常。
