2026年4月8日,江西吉安的红板科技在沪主板上市,开盘一度暴涨281.86%,收盘总市值定格在434.9亿元。这家藏在产业链深处的企业,靠一块巴掌大的电路板撬动了资本市场的狂热。

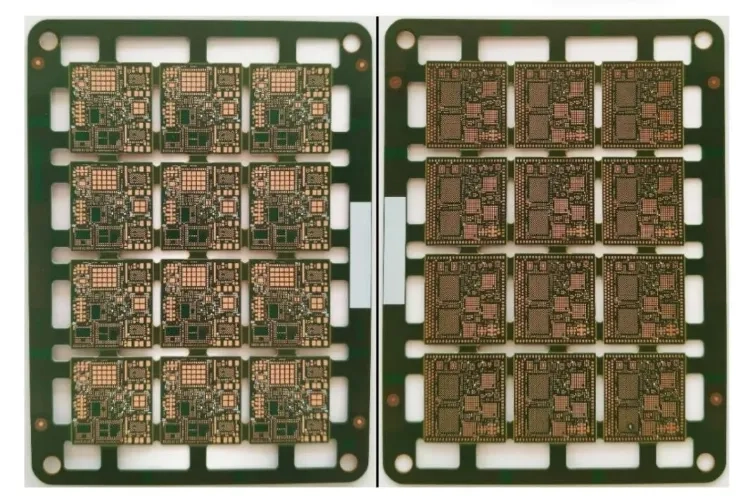

你或许从未听过它的名字,但你手上的智能手机、数据中心里的AI服务器,大概率都装着它生产的核心部件——HDI板(高密度互连印制电路板)。当所有人都在谈论AI芯片的算力革命时,很少有人注意到,支撑这场革命的“电子工业之母”,正在经历一场悄无声息的高端化重构。为什么资本市场会对一家PCB企业如此疯狂?这背后藏着AI时代最被低估的产业逻辑。
你可以把PCB(印制电路板)理解成电子设备的“血管和神经”——所有芯片、元器件都要通过它连接,数据和电流才能在设备里流转。而HDI板,就是这张网络里的“高速光纤”。

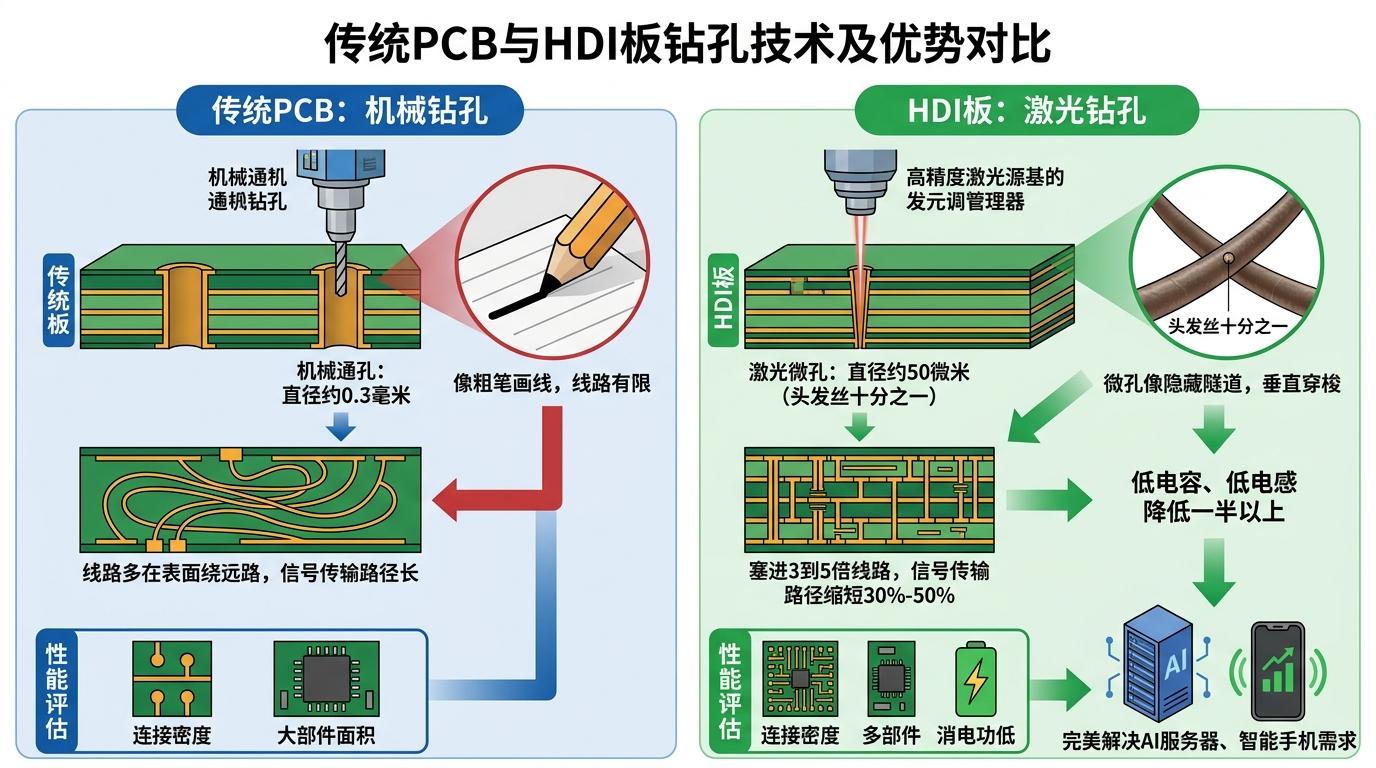

传统PCB用机械钻孔,最小孔径只能到0.3毫米,就像在纸上用粗笔画线,能走的线路有限。但HDI板用激光钻孔,能打出直径50微米甚至更小的微孔——相当于一根头发丝的十分之一。这些微孔像隐藏的隧道,让线路在板层之间垂直穿梭,不用在表面绕远路。这样一来,同样大小的电路板,HDI板能塞进的线路是传统板的3到5倍,信号传输路径缩短30%-50%,还能把电容、电感降低一半以上,完美解决了AI服务器、智能手机对“小体积、高性能、低功耗”的要求。

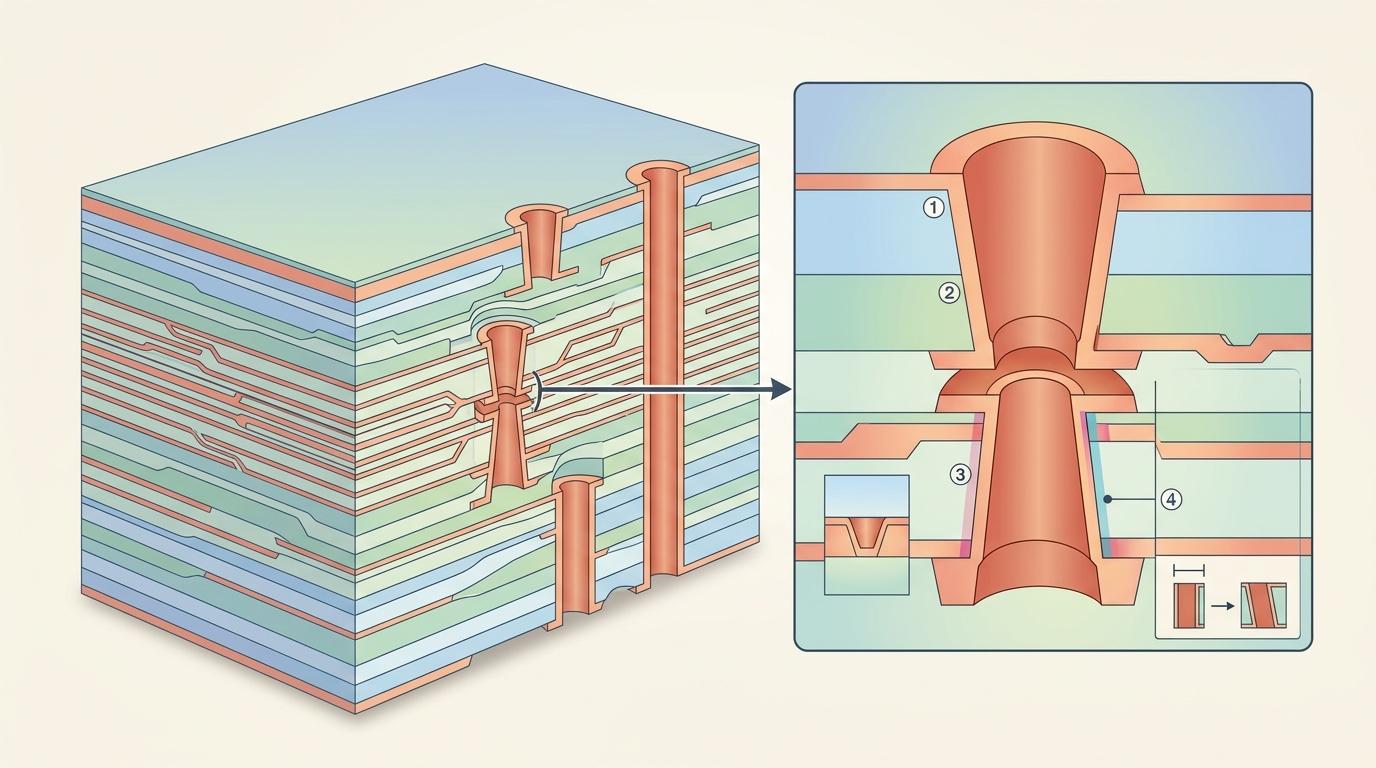

更关键的是制造工艺。高阶HDI板要经过4到8次叠层,每次叠层都要激光钻孔、电镀填孔、精密对位,层间对准误差必须控制在50微米以内——差一点就会导致信号短路。红板科技能生产26层任意互连HDI板,这意味着一块电路板里能有26层独立线路,每层都通过微孔精准连通,相当于在一张A4纸上叠了26张精密电路图,还得保证每张图的线路都严丝合缝。

这种技术门槛直接体现在成本上:一块高阶HDI板的价格是传统PCB的2到3倍,毛利率能达到30%以上,是普通板的两倍。而AI服务器对HDI板的需求,是传统服务器的50到60倍——单台AI服务器的PCB价值,比传统服务器高出一倍还多。
如果说HDI板是AI设备的“骨架”,那IC载板就是连接芯片和骨架的“关节”——它是芯片封装的核心载体,直接决定了AI芯片的信号传输效率和稳定性。
普通PCB的线宽线距能做到50微米就不错了,但IC载板的线宽线距要达到10微米甚至更细——相当于在指甲盖上画几百条头发丝粗细的线路。它还得用特殊的BT树脂或ABF材料,把热膨胀系数控制在和硅芯片几乎一致的水平,不然芯片发热膨胀时,载板和芯片的焊点就会开裂。制造IC载板要用改良半加成工艺(mSAP):先在基板上镀一层极薄的铜种子层,再用光刻胶画出线路图案,最后在图案上电镀加厚铜层,把多余的种子层蚀刻掉。这个过程要把铜层厚度误差控制在0.05微米以内,比头发丝的千分之一还细。
长期以来,全球IC载板市场被台资、韩资、日资企业垄断,国内企业连入门的门槛都摸不到。红板科技从2020年开始布局,花了两年时间突破mSAP、Tenting等核心工艺,2022年底载板工厂投产,现在已经能量产线宽线距18微米的IC载板,样品甚至能做到10微米,进入了卓胜微、好达电子等国内射频芯片厂商的供应链。
这不仅是技术突破,更是产业安全的关键。AI芯片的封装离不开IC载板,如果一直依赖进口,就相当于把AI算力的“关节”交给别人。红板科技的突破,意味着国内PCB企业终于摸到了高端半导体供应链的门槛,也为AI产业的国产替代补上了重要一环。
过去,PCB产业的逻辑是“以量取胜”——靠规模效应降低成本,抢中低端市场。但AI时代的逻辑完全变了:谁能做出满足高端需求的产品,谁就能拿到高毛利、稳订单。
红板科技的财务数据就是最好的证明:2023年到2025年,它的HDI板收入从10.7亿元涨到22.9亿元,翻了一倍多;IC载板收入从389万元涨到7614万元,两年涨了19倍。毛利率最高的刚柔结合板,能达到40%以上。而这次IPO募资的20.57亿元,全部用来扩建高阶HDI产能——因为它的高阶HDI产能利用率已经达到88.57%,完全跟不上AI服务器和光模块的需求。
但这场转型也有隐忧。高端PCB生产线的投资巨大,单条高阶HDI产线要花700万美元以上,调试周期长达一年;关键材料比如高频低损耗基板、低粗糙度铜箔,还得依赖进口;能熟练操作激光钻孔机、控制mSAP工艺的技术工人,更是一工难求。红板科技的暴涨,本质上是资本市场对“国产高端PCB能跟上AI需求”的投票,但能不能把技术优势转化为持续的市场份额,还要看它能不能解决这些卡脖子的问题。
红板科技的上市暴涨,不是偶然的资本狂欢,而是AI算力浪潮下,PCB产业高端化转型的一个缩影。当所有人都盯着AI芯片的算力竞赛时,支撑这场竞赛的“电子工业之母”,正在从“幕后配角”变成“核心引擎”。
未来,AI服务器的层数会越来越多,IC载板的线宽会越来越细,PCB的技术门槛会越来越高。而中国PCB企业的机会,就藏在这些看不见的细节里——从50微米的微孔到10微米的线宽,从HDI板到IC载板,每一个技术突破,都是在为中国AI产业筑牢根基。
算力革命的终点,是基础制造的胜利。
