算力链逆市大涨，“先进封装”成AI芯片新瓶颈？

2026年4月9日的A股盘面像个分裂的战场：4200只个股下跌的哀声里，算力产业链的涨停板连成了一片。长飞光纤不到4个月涨超240%，市值逼近3300亿；中际旭创、东山精密等龙头齐齐创出历史新高。

没人会把这种逆势上涨归结为运气——背后是AI算力需求的洪水，正推着整个半导体产业换道。当所有人都在盯着GPU的性能时，一个被忽略的环节突然卡住了脖子：把芯片“打包”的先进封装，成了AI算力扩张的新瓶颈。为什么一个“打包”的工序，能有这么大的能量？

先进封装：不是打包，是芯片的“超级胶水”

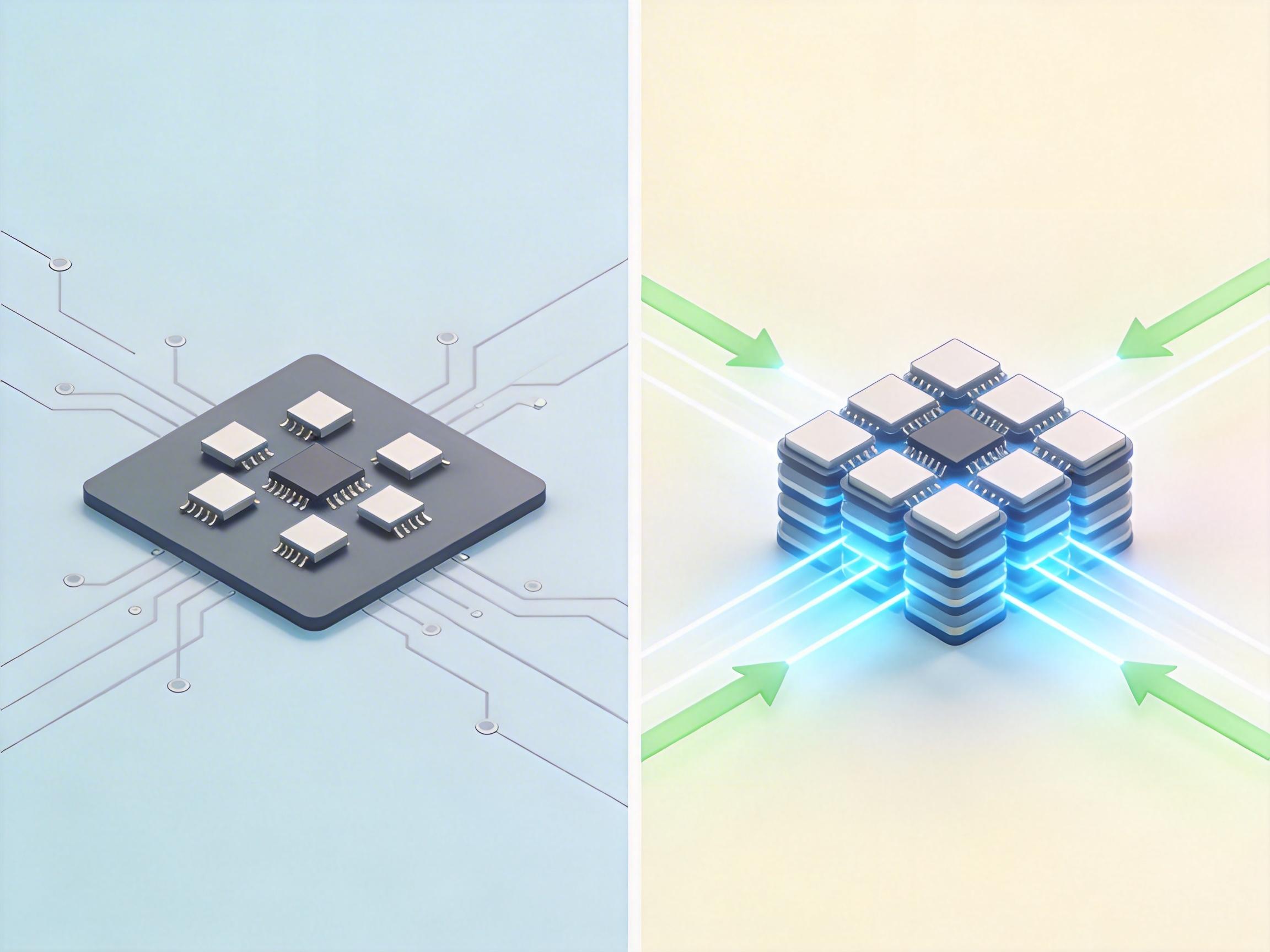

你可以把单颗芯片想象成一块高性能CPU，而AI需要的是一个能同时调动几十上百颗芯片的“超级大脑”。传统封装就像用普通胶带把这些芯片粘在电路板上，信号在芯片间绕远路，不仅慢，还容易“跑冒滴漏”浪费功耗。

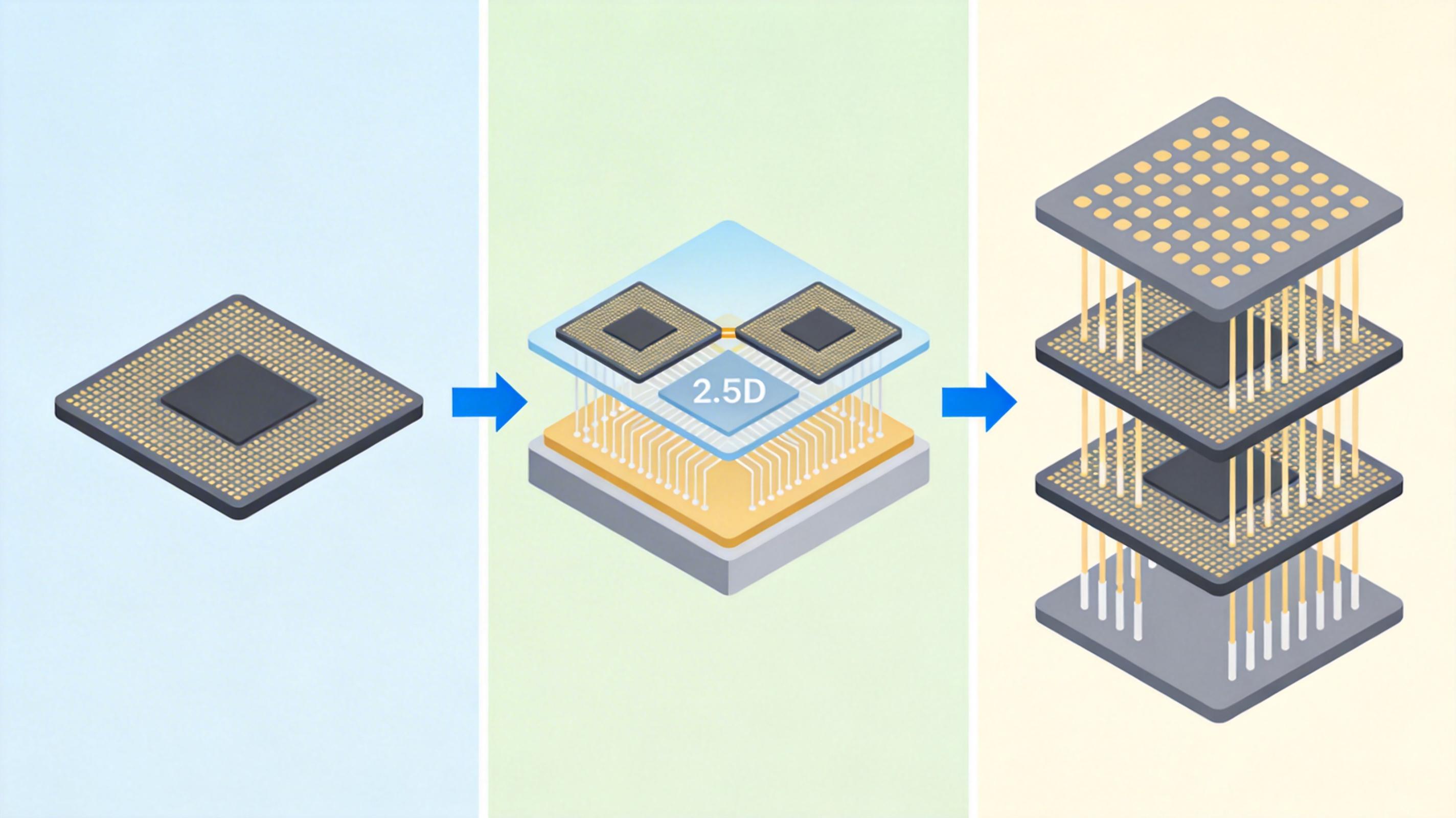

先进封装则是给芯片做了一套“定制化手术”：2.5D封装用硅中介层当“高速站台”，让芯片们在同一平面上通过纳米级的线路直接对话；3D封装更激进，把芯片像叠积木一样垂直堆起来，用贯穿硅片的通孔当“电梯”，数据传输距离从厘米级缩短到微米级。

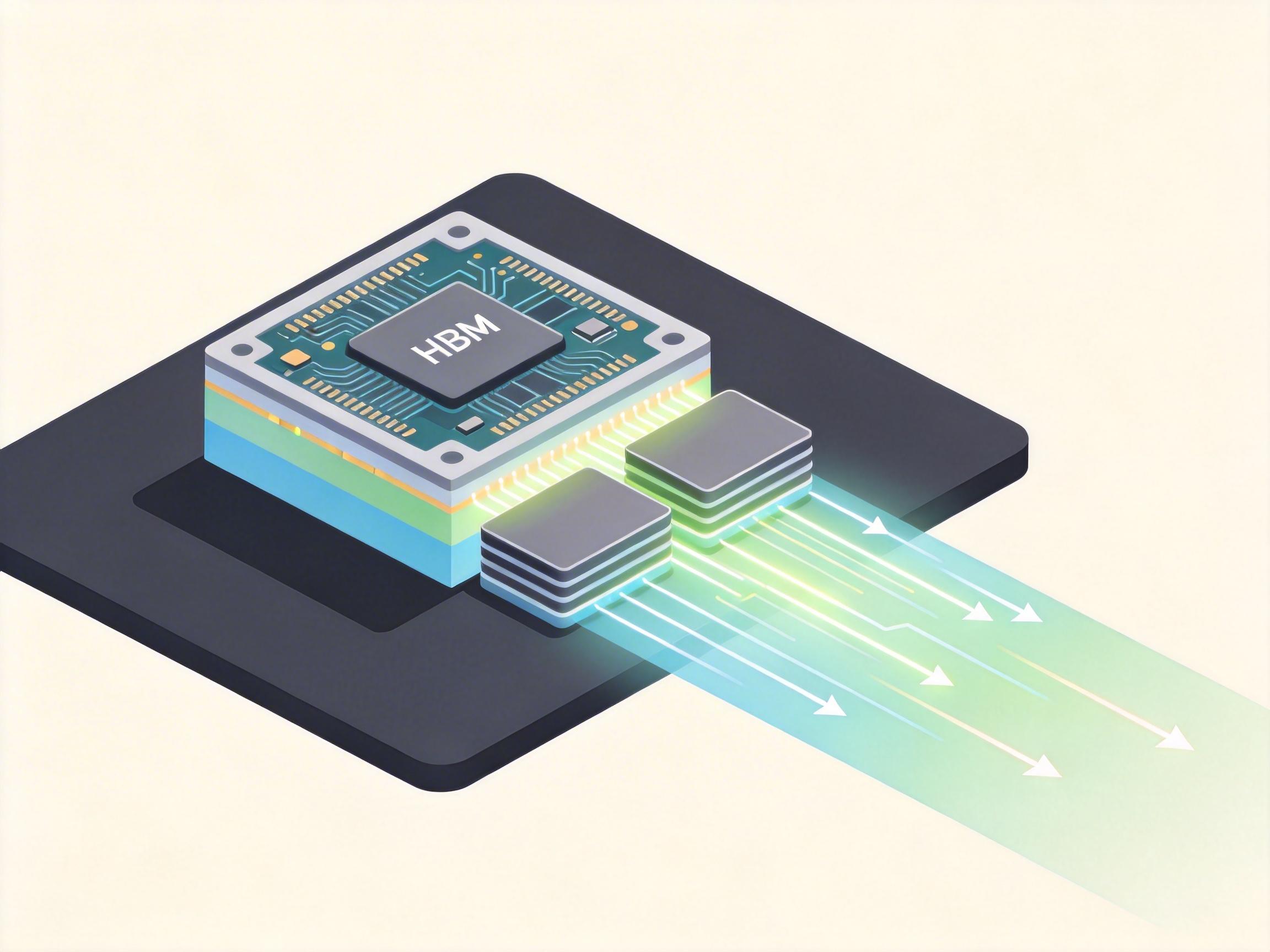

但真实的机制比这更精确。以台积电的CoWoS技术为例，它能把GPU和高带宽内存（HBM）封装在同一个基板上，让内存和计算单元的距离缩短到几乎贴在一起——NVIDIA的H100正是靠这招，实现了每秒4.8TB的内存带宽，能喂饱AI大模型的海量数据需求。

现在的问题是，全球能做这种“手术”的医院太少了。90%以上的先进封装产能集中在亚洲，台积电的CoWoS产能早在2025年就被NVIDIA、谷歌等巨头预订一空，新订单的交付周期已经排到了2027年。

光通信路线：算力公路的“扩宽工程”

如果说先进封装是把芯片粘成超级大脑，那光通信技术就是给这个大脑修了一条条高速公路。当AI集群的算力达到一定规模，传统的铜线就像乡间小路，根本跑不动每秒几十TB的数据。

CPO（共封装光学）是目前最激进的“扩宽方案”——它把光模块直接封装在芯片旁边，让电信号在芯片内部就转换成光信号传输，比传统光模块少了好几段铜线“收费站”，功耗能降60%，带宽密度提升3倍以上。

而LPO（线性可插拔光模块）则是更务实的过渡方案：它保留了传统光模块的可插拔形态，但拆掉了功耗巨大的DSP芯片，把信号处理交给更高效的交换芯片，功耗降40%的同时，还能兼容现有数据中心的基础设施。

这就像城市修路：CPO是直接在市中心修地铁，效率最高但成本不菲；LPO是把现有主干道拓宽，性价比更高。现在的算力产业链，就是这两条路线同时开工，光模块、滤光片、光纤等配套厂商跟着忙得脚不沾地——长飞光纤的股价暴涨，正是因为它手里握着光通信最紧缺的滤光片产能。

产业链重构：从“造芯片”到“拼系统”

先进封装和光通信的爆发，正在把半导体产业的重心从“造单颗好芯片”，转向“拼一套好系统”。

过去，台积电、三星等晶圆厂是产业链的绝对中心，谁能造出更先进的制程，谁就掌握话语权。但现在，AI客户要的不是最先进的单颗芯片，而是能把计算、存储、通信高效整合在一起的系统。先进封装厂商、光通信厂商开始和晶圆厂平起平坐，甚至反过来定义芯片的设计标准。

全球的资本也在跟着转向：美国CHIPS法案拿出30亿美元支持先进封装，英特尔在美国扩建的封装产能已经拿到了马斯克的定制芯片订单；台积电一边在台湾狂扩CoWoS产能，一边在美国亚利桑那州建封装厂，只为缩短给美国客户的交付周期。

但这场重构也暗藏风险。先进封装的核心材料T-glass全球产能高度集中，价格已经涨了30%，交付周期拉长到20周以上；光模块的关键组件激光器，也面临着产能不足的问题。这些看不见的瓶颈，随时可能成为算力扩张的新拦路虎。

当我们为AI大模型的智能惊叹时，支撑它的其实是纳米级的封装线路、光速传输的光信号，以及全球产业链的精密协作。过去我们以为摩尔定律是芯片的极限，现在才发现，真正的极限可能在于我们能不能把不同的芯片、不同的技术，像拼乐高一样高效地组合起来。

封装决定算力，连接定义未来。这场从“造芯片”到“拼系统”的变革，才刚刚开始。
