2027年玻璃基板量产，AI芯片告别翘曲痛点

当你刷短视频的AI算法、数据中心的GPU高速运算时，可能没意识到：支撑这些算力的芯片封装，正卡在一个看不见的瓶颈上——传统有机载板在大尺寸AI芯片面前，会像烤软的塑料片一样翘曲变形，直接拖慢运算速度、拉低良率。2026年5月，多条产业链消息指向同一个节点：2027年，玻璃基板将从实验室走向量产，而这项突破的核心，全在玻璃上那一个个微米级的小孔里。

玻璃基板：解决AI芯片的「翘曲焦虑」

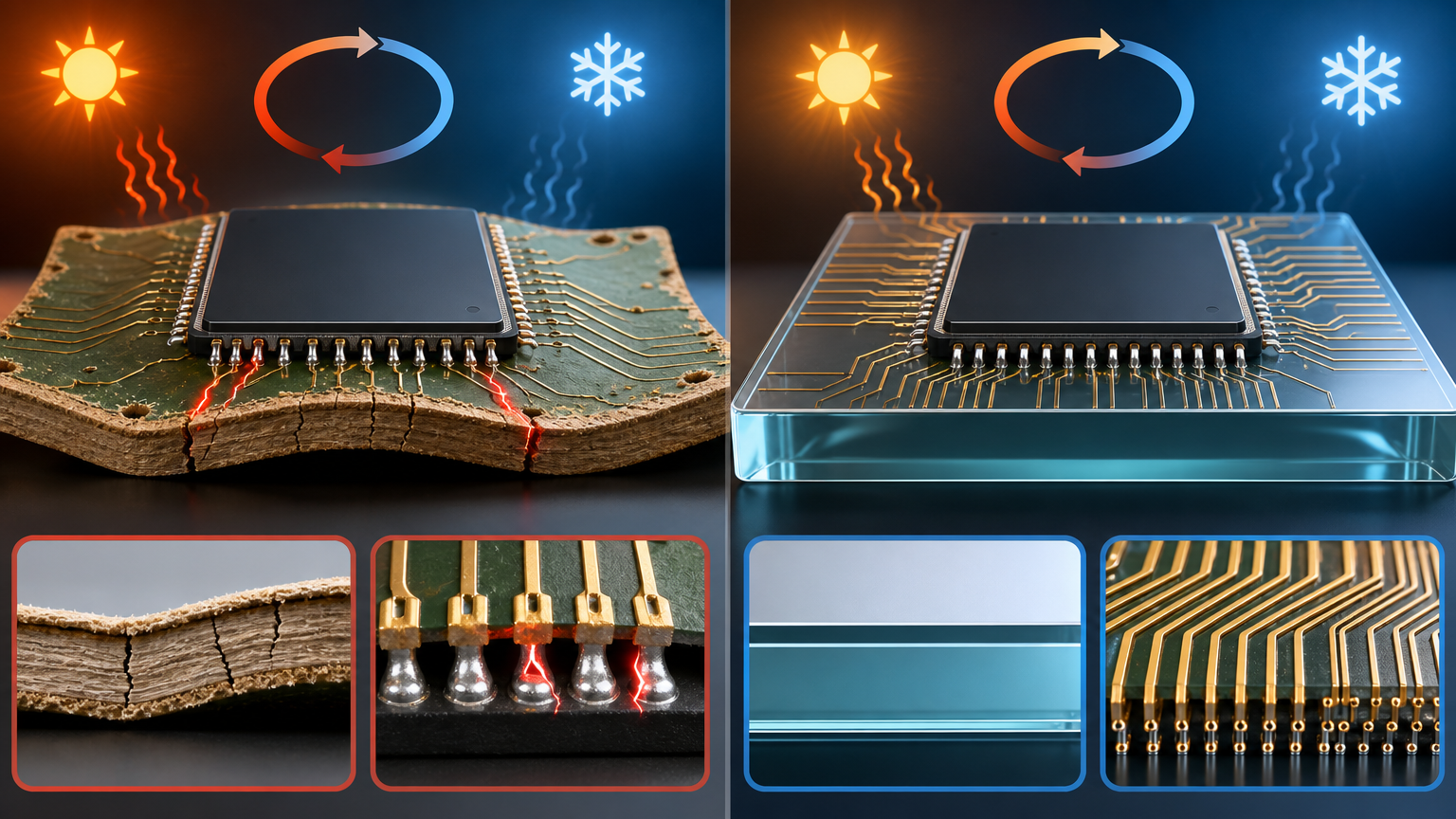

你可以把芯片封装想象成给电脑主板找一块稳固的底座：传统有机载板就像厚纸板，芯片尺寸一放大，冷热交替下就会变形，导致线路接触不良；而玻璃基板则是一块平整度极高的钢化玻璃——它的热膨胀系数和硅芯片几乎一致，不会因为温度变化「闹脾气」，表面光滑度是有机载板的5000倍，能让金属线路铺得更密更细。

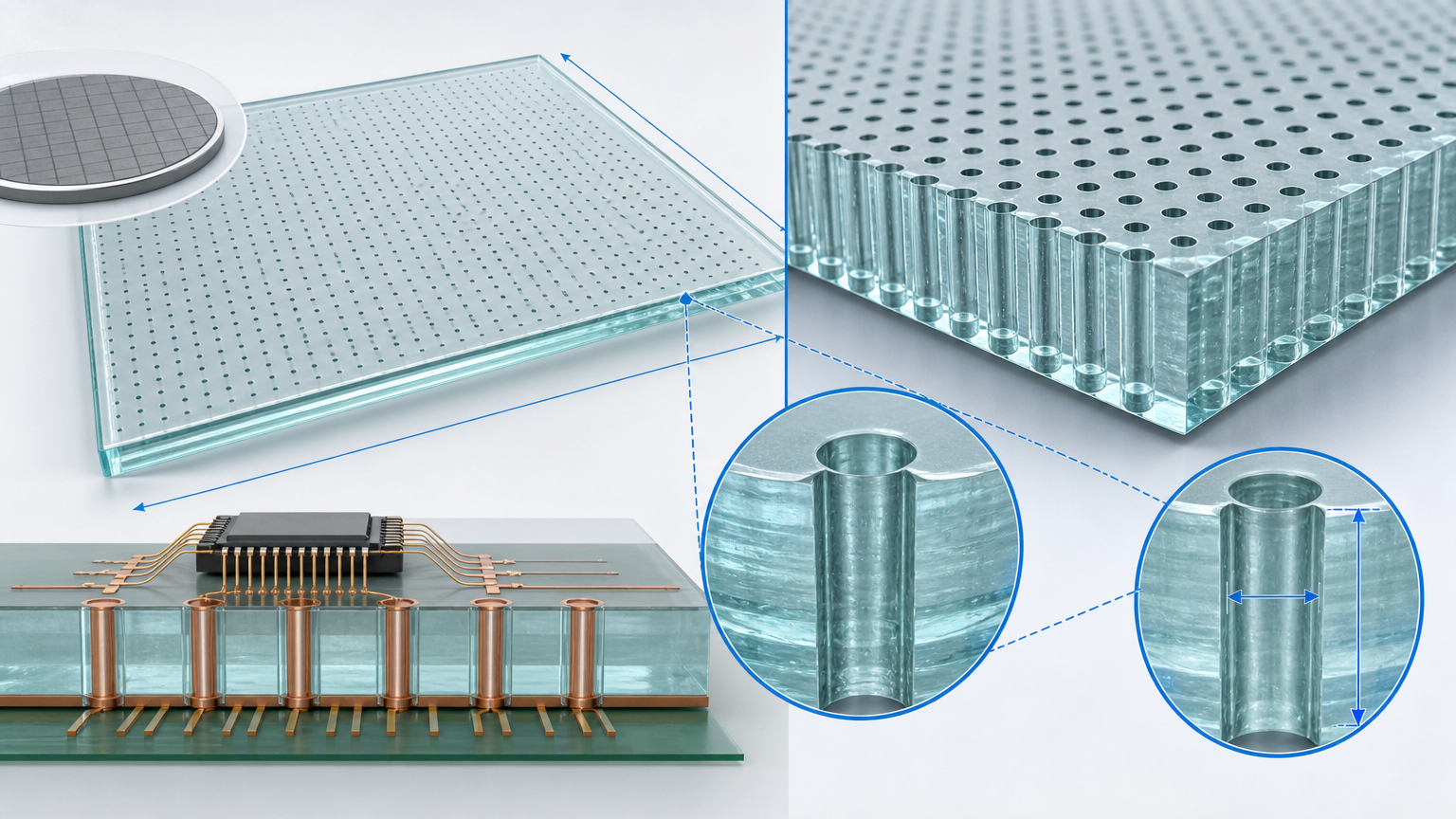

更关键的是，玻璃能做成510×515mm的大尺寸面板，比传统圆形硅片的面积利用率提升25%以上，直接降低封装成本。但要让这块玻璃变成能通电的「芯片底座」，必须先在上面打出成千上万个直径仅20-100微米的通孔——这就是TGV（贯穿玻璃通孔）成孔技术，也是玻璃基板量产的「阿喀琉斯之踵」。

TGV成孔：在玻璃上「绣花」的技术

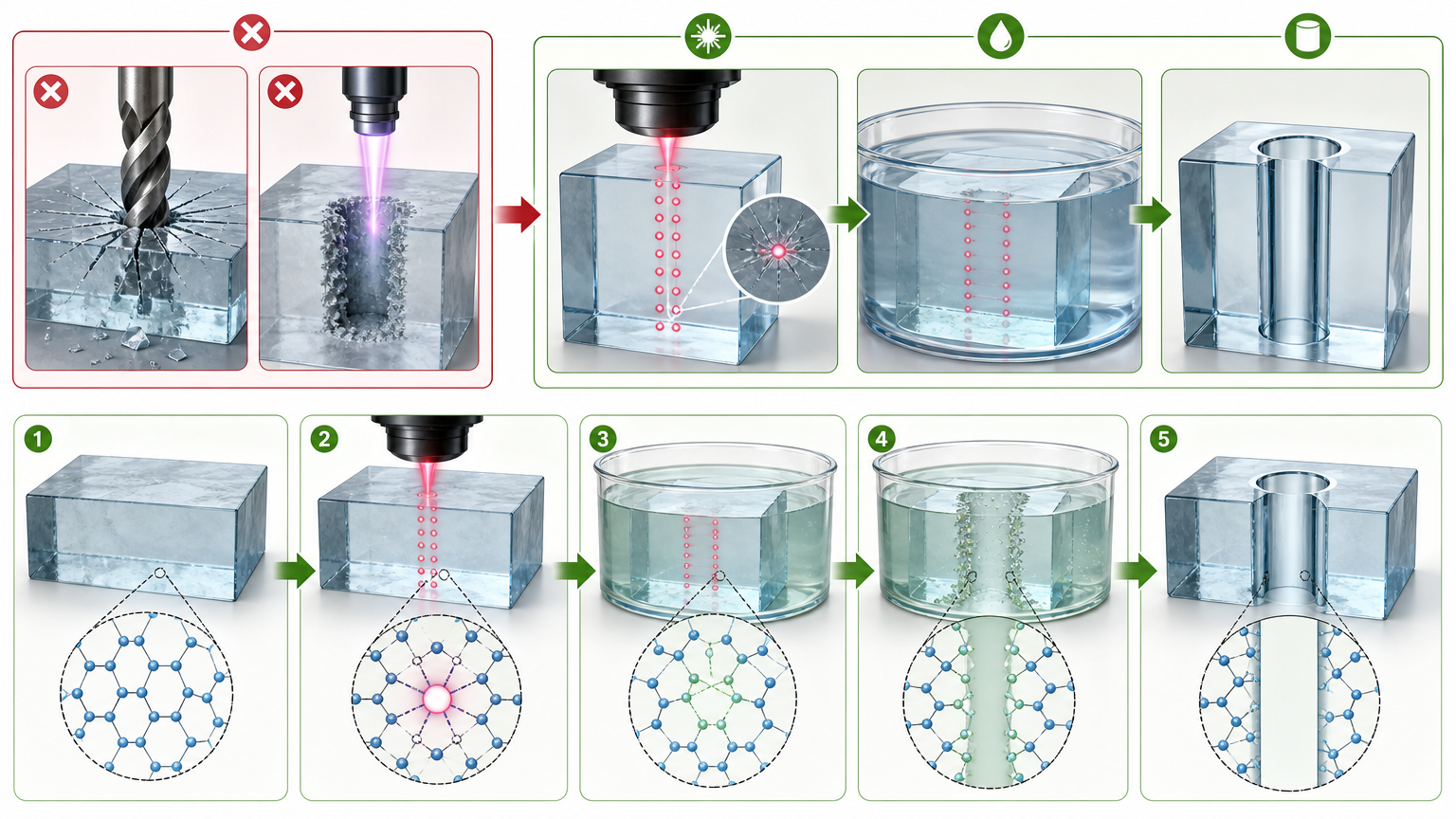

玻璃的脆性是天生的死穴：用机械钻孔会直接崩裂，用等离子蚀刻会留下粗糙的孔壁。现在行业主流的解决方案是「激光诱导湿法蚀刻」——先用飞秒激光在玻璃内部打出微小的改性点，就像在玻璃里埋下一个个「爆破点」，再用氢氟酸溶液浸泡，改性的部分会优先被腐蚀掉，最终形成光滑、高纵深比的通孔。

这个过程的精度要求堪比在头发丝上绣花：激光的脉冲能量要控制在18-45微焦，重复频率不能超过40千赫，否则会因热积累导致玻璃开裂；蚀刻液的配比要精确到毫升级，才能保证孔壁粗糙度低于1纳米。目前德国LPKF的LIDE技术已经能实现20:1的纵深比，也就是100微米深的孔，直径仅5微米。

更值得关注的是，这项技术的良率控制是核心：哪怕有一个微裂纹没被检测到，整块玻璃基板都会报废。现在厂商已经用上了AI辅助的激光扫描检测，能在几秒内识别出亚纳米级的缺陷，将良率提升到99%以上。

量产前夜：机遇与风险并存

2027年的量产节点并非凭空而来：Intel已经展示了无微裂纹的玻璃基板样品，三星、TSMC也在加速推进试产，国内多家企业已经完成TGV成孔和镀铜工艺的送样验证。产业链的设备厂商已经提前布局——德国LPKF、日本DISCO的激光设备订单量在2026年同比增长了30%以上。

但被忽略的关键在于，玻璃基板的量产并非一蹴而就：一条熔融线的投资就超过数亿美元，而且客户认证周期长达18-24个月，短期内还无法完全替代有机载板。另外，玻璃的脆性问题只是被缓解，而非彻底解决——在切割和运输过程中，微裂纹依然是良率提升的最大障碍。目前行业的解决方案是在玻璃边缘涂覆树脂缓冲层，能将边缘强度提升20%-30%，但这也增加了工艺复杂度和成本。

当我们谈论AI芯片的算力突破时，往往把目光聚焦在芯片本身，却忽略了封装材料的革命。玻璃基板的量产，本质上是用材料的稳定性，为AI芯片的算力升级「松绑」。

未来十年，玻璃基板不仅会支撑起AI芯片的大尺寸封装，还会在光模块、AR/VR等领域发挥光学透明性的优势，成为光电混合集成的核心载体。正如行业专家所说：「芯片的算力上限，往往取决于我们能找到多稳固的底座。」

材料的一小步，可能就是算力的一大步。
