味精厂卡住全球AI算力的隐形命脉

当你刷着AI生成的视频、用大模型写方案时，可能不会想到，支撑这些算力的核心，攥在一家日本味精厂手里。2026年，全球95%的高端AI芯片，都在等这家名叫味之素的公司供货——不是等味精，是等它从味精发酵副产物里折腾出来的ABF绝缘膜。没有这张薄到0.1毫米的塑料膜，英伟达的新GPU、台积电的先进封装，全得停在生产线。谁能想到，1908年从海带汤里发现的鲜味，一百多年后成了人类算力扩张的天花板？这背后的逻辑，比AI算法更让人咂舌。

从海带汤到芯片厂的意外转身

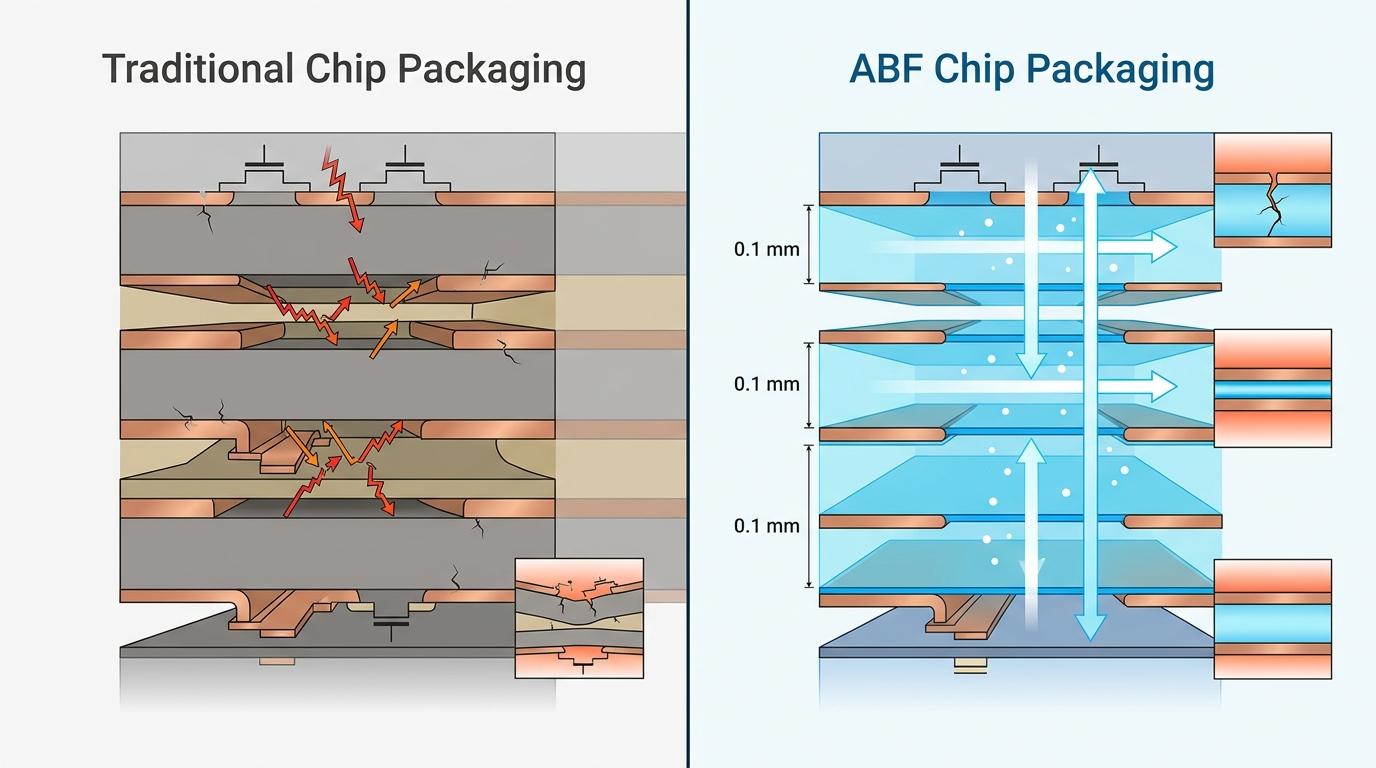

1908年，日本化学家池田菊苗从海带汤里提炼出谷氨酸钠，也就是味精的核心。味之素靠这门生意赚得盆满钵满，但真正让它躺赢AI时代的，是生产味精时的一堆“垃圾”。 上世纪70年代，味之素的工程师发现，味精发酵提纯后剩下的副产物里，藏着一种绝缘性极强的树脂。他们没把这东西当废料扔，反而花了20年搞基础研究——不是为了赚快钱，单纯是想解决“怎么处理垃圾”的问题。 1996年，英特尔遇到了个麻烦：芯片越做越小，线路越堆越密，传统的绝缘油墨要么干得慢，要么容易短路。这时候有人想起了味之素那堆研究，找上门合作。又折腾了3年，1999年，ABF绝缘膜正式量产。 这东西有多厉害？你可以把芯片封装想象成盖摩天大楼：每一层电路就是一层楼，ABF就是楼层间的隔音板。传统隔音板又厚又不隔音，ABF却能做到0.1毫米厚，还能让高频信号像在真空里跑一样，不串扰、不衰减。更关键的是，它的热膨胀系数和铜线路几乎完全匹配——就像大楼的钢筋和楼板热胀冷缩同步，不会因为温度变化裂开。

AI浪潮下的材料绝境

AI芯片和传统PC芯片，差的不是一点半点。 传统PC芯片的封装基板，一般只需要4到6层ABF；但英伟达的最新GPU，封装层数已经冲到了16层，单颗芯片用的ABF，是PC芯片的10倍以上。这就像以前盖6层楼，现在要盖16层，而且每层楼的房间要小10倍——对隔音板的需求直接翻了好几番。 更要命的是，ABF的生产，全世界只有味之素玩得转。它的配方是从味精副产物里慢慢磨出来的，生产设备全是日本定制的，连加工参数都是传家宝一样的机密。竞争对手积水化学花了10年，也只抢到了5%的低端市场。 2026年，高盛的报告显示，ABF的供需缺口已经到了10%，2027年要扩到21%，2028年更是会突破40%。味之素不是不想扩产，而是扩不起来：一条新产线要建3年，还要投入250亿日元——相当于12亿人民币，而且就算建好了，良率能不能跟上还是未知数。 现在的情况是，英伟达、台积电得拿着现金排队等货，云服务商干脆直接给味之素打预付款，帮它建工厂。一张成本占芯片不到0.1%的薄膜，卡住了100%的出货量，这就是垄断的威力。

替代之路：玻璃基板的曙光与困境

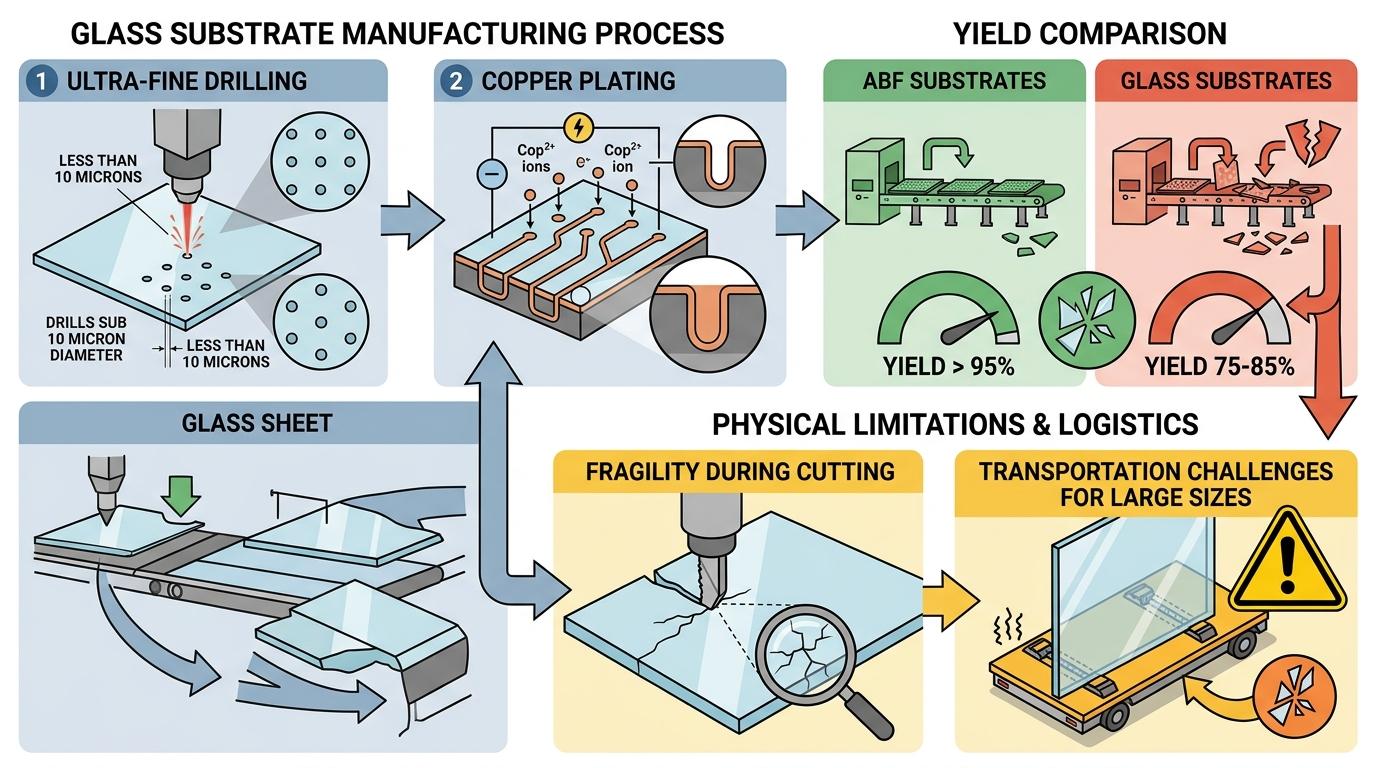

有人不想被卡脖子，于是盯上了玻璃基板。 玻璃的热膨胀系数比ABF还低，几乎和硅芯片一模一样，不会因为温度变化翘曲；而且玻璃的介电常数更低，信号传输损耗比ABF少40%——听起来完美。Intel、三星已经在悄悄试产玻璃基板，甚至有人说，玻璃基板会在5年内取代ABF。 但现实没那么简单。玻璃基板的生产难度，比ABF还高：要在玻璃上钻直径不到10微米的孔，还要在孔里镀铜，保证信号能传过去。现在的良率只有75%到85%，而ABF的良率能到95%以上。而且玻璃太脆，切割的时候容易裂，大尺寸的玻璃基板，运输都是个问题。

更关键的是，玻璃基板的成本是ABF的3倍以上。就算技术成熟了，能不能大规模商用，还是个问号。味之素也没闲着，它正在研发下一代ABF，把介电常数再降20%，热膨胀系数再调得更精准——垄断者不会坐以待毙。

当我们谈论AI卡脖子时，总盯着光刻机、EDA软件，却忘了这张0.1毫米的薄膜。味之素的故事，像一面镜子照出了全球半导体产业的尴尬：我们把大部分精力放在了“看得见的技术”上，却忽略了那些藏在产业链深处的“隐形基石”。 算力的竞争，从来不是某一个环节的单挑，而是整个产业链的长跑。从海带汤里的鲜味，到芯片里的绝缘膜，每一个看似无关的细节，都可能成为决定胜负的关键。 真正的卡脖子，往往藏在看不见的地方。
