EDA告别脚本打杂，AI Agent开始自己做芯片设计

当一颗芯片的晶体管数突破百亿，设计它的工程师们却还在靠手写脚本串联数十种工具——这是EDA行业卡了十年的死局。过去AI只能帮着写几句代码，碰到跨工具的复杂任务就彻底歇菜。直到浙江大学卓成团队拿出的一套架构，让大模型第一次像真正的工程师那样，盯着时序报告找问题，调着单元库抠面积，把从分析到修复的全流程闭环跑了下来。Setup违例路径清零，单元种类砍去76%——这不是脚本生成的小打小闹，而是AI第一次真的接管了芯片设计的核心流程。

从“脚本助手”到“设计大脑”的关键一跃

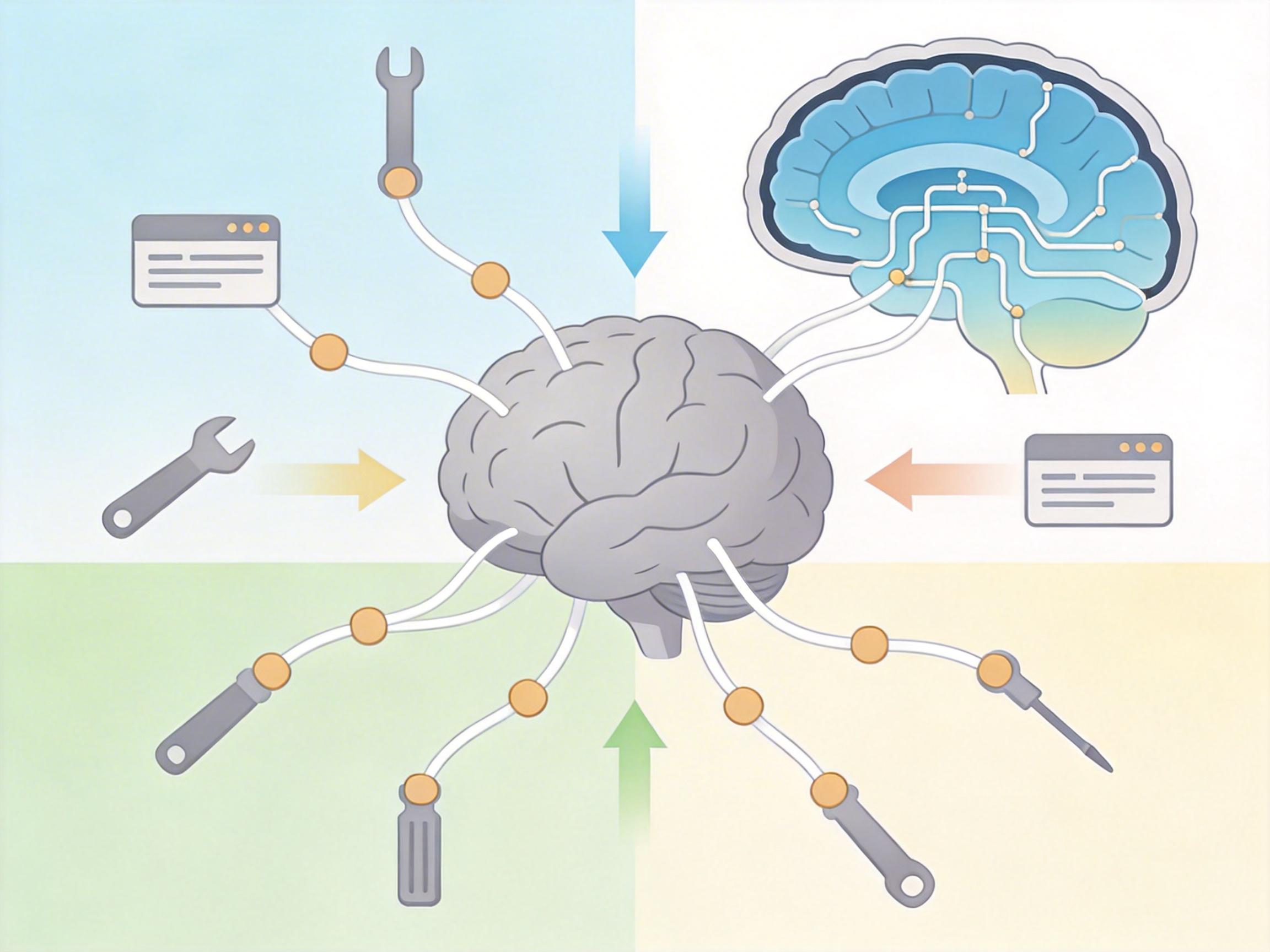

你可以把传统EDA流程想象成一个堆满了不同型号螺丝刀的工具箱——每个工具对应一种芯片设计环节，工程师得手动选工具、拧螺丝，还得记清每把工具的使用规则。过去的AI只能帮着念说明书，现在的EDA Agent要做的是自己拿起工具箱，按目标完成组装。 这套系统的核心是OpenClaw+FluxEDA的“大脑+神经系统”架构：OpenClaw是负责做决策的大脑，它能拆解任务、规划步骤，比如先解决时序违例再优化面积；FluxEDA则是连接真实工具的神经系统，它把散落在不同工具里的能力打包成标准化接口，让大脑不用再记住每把螺丝刀的型号，只要说“拧个十字螺丝”就行。

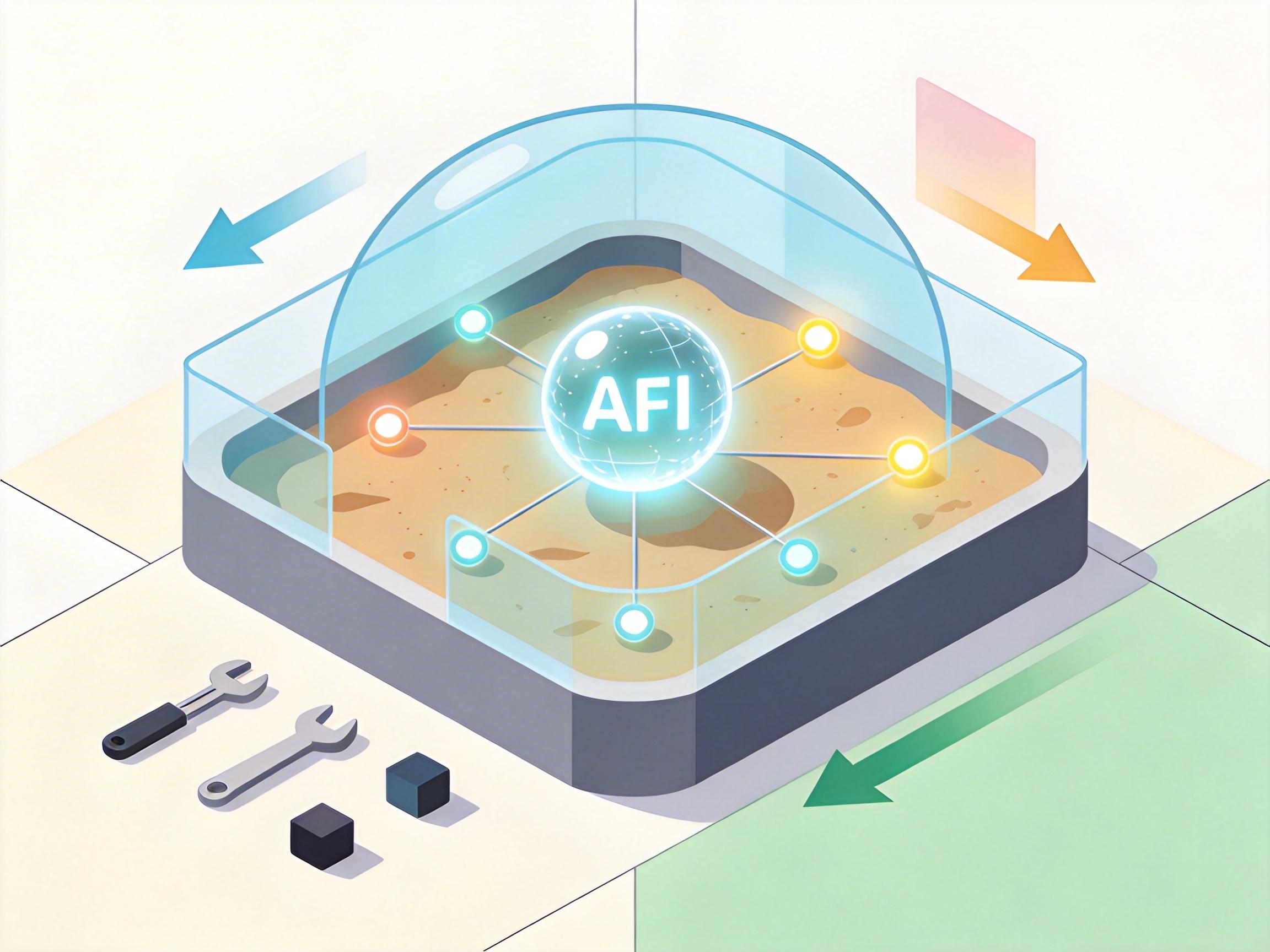

最关键的是那个叫MCP+Skill的“能力沙箱”——它就像给AI套了个安全绳，只允许它调用预先验证过的工具接口，既避免了AI乱操作搞砸设计，又把复杂的工具上下文“关进笼子”，让大脑能集中精力做决策。

两个实战：AI已经学会像工程师一样思考

在芯片设计的后端ECO环节，AI Agent展示了它的“战术意识”：它先读设计文件、设时钟参数，生成基线时序报告，然后盯着Setup和Hold违例的数据——先集中火力解决Setup问题，等收益放缓就及时止损，转头清理Hold违例，最后把4条Hold违例路径全部清零。整个过程不用工程师写一行代码，AI会自己判断优先级，甚至懂得“见好就收”。

而在标准单元库优化任务里，AI的“结构洞察能力”更让人惊讶：它从最小化单元种类出发，先把128种单元砍到30种，然后盯着PrimeTime的关键路径报告，精准找出“前端驱动偏弱”“局部冗余”这些问题，有针对性地补全单元。最后单元种类压缩76%，面积只减少了6.8%，性能几乎没损失——这已经不是瞎蒙的试错，而是真的读懂了芯片的设计结构。

不是颠覆，是补全EDA的最后一块拼图

当然，现在的EDA Agent还不是全能的“超级工程师”。它还只能处理特定环节的优化任务，没法从零开始设计一颗完整的芯片；面对极端复杂的工艺约束，它的决策逻辑还可能出现偏差；更重要的是，芯片设计的“最后一公里”——比如对设计意图的深层理解，依然离不开人类工程师的判断。 但它解决的是EDA行业最痛的那个点：把工程师从重复的工具操作里解放出来。过去工程师要花40%的时间在写脚本、调参数上，现在这些工作可以交给AI，工程师能把精力放在更核心的架构设计和创新上。这不是要取代工程师，而是给工程师配上了一个24小时不休息的“技术助理”。

当AI第一次能像工程师那样走完芯片设计的闭环流程，EDA行业的“自动化”就不再是一句空话。它不是要制造出无所不能的AI设计师，而是要把芯片设计从“靠人力堆砌复杂度”的困境里拉出来——毕竟，当晶体管数朝着千亿级狂奔时，人类的精力早该用在真正创造价值的地方。 工具为人所用，AI让创意回归核心。 未来的芯片设计，会是人类工程师和AI Agent并肩作战的战场：人类负责想“造什么”，AI负责想“怎么造”，而那些重复、繁琐、耗神的工作，就让AI去做就好。
