给芯片装个可滑动电极，能耗直接降到皮焦耳级

想象一下你的手机芯片能自己“变形”——不是科幻片里的液态金属，而是在近乎零摩擦的状态下，电极像冰面滑行一样移动，瞬间切换逻辑功能，还能自己“绕开”损坏的区域。这不是脑洞，是清华大学郑泉水院士、徐志平教授团队刚在《Device》期刊发表的实锤研究：他们给二维材料芯片装了个“超滑滑动电极”，单次滑动能耗低到皮焦耳级别，还能在3000次滑动后零磨损。为什么“滑动”能颠覆传统芯片？这得从我们一直被忽略的“结构自由度”说起。

让电极“零摩擦滑行”的秘密：结构超滑范德华界面

你可以把传统芯片的电极想象成粘在电路板上的铜片——焊死的位置决定了固定的功能，坏了就只能整个换掉。而这次的核心突破，是给电极安了个“冰面跑道”：结构超滑范德华界面。

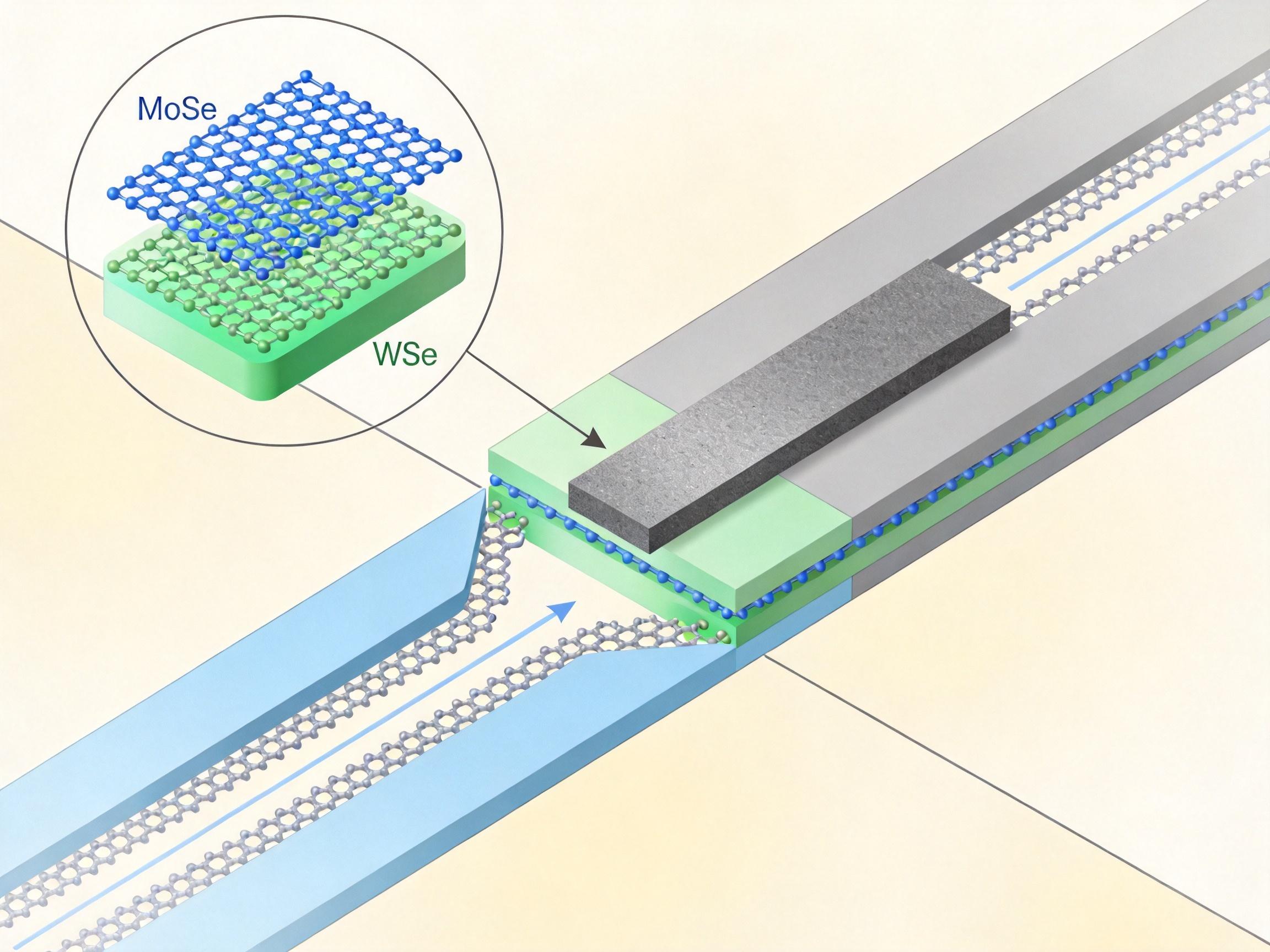

简单说，就是用两种晶格不匹配的二维材料（比如MoSe₂和WSe₂）拼成“跑道”，石墨电极像在错位的地砖上滑行——因为原子排列完全不重合，界面间的摩擦力被降到近乎为零，比冰面摩擦还低几个数量级。更妙的是，这种界面靠弱范德华力结合，没有传统金属电极的“费米能级钉扎”问题，既能保证电接触稳定，又能让电极滑来滑去不磨损。

实验数据最直观：石墨电极在MoSe₂-WSe₂异质结上滑动时，横向摩擦力稳定在700-900纳牛顿，3000次循环后界面没任何磨损，电阻波动控制在极小范围。这意味着电极可以像开关一样，在不同区域反复切换，而不用怕“用坏”。

从“固定功能”到“变形芯片”：结构自由度的革命

传统芯片的逻辑功能是“焊死”的——设计时画好的电路，生产出来就改不了。而滑动电极给芯片加了个“结构自由度”：通过移动电极位置，直接改变电流的路径，从而切换电阻状态，实现逻辑重构。

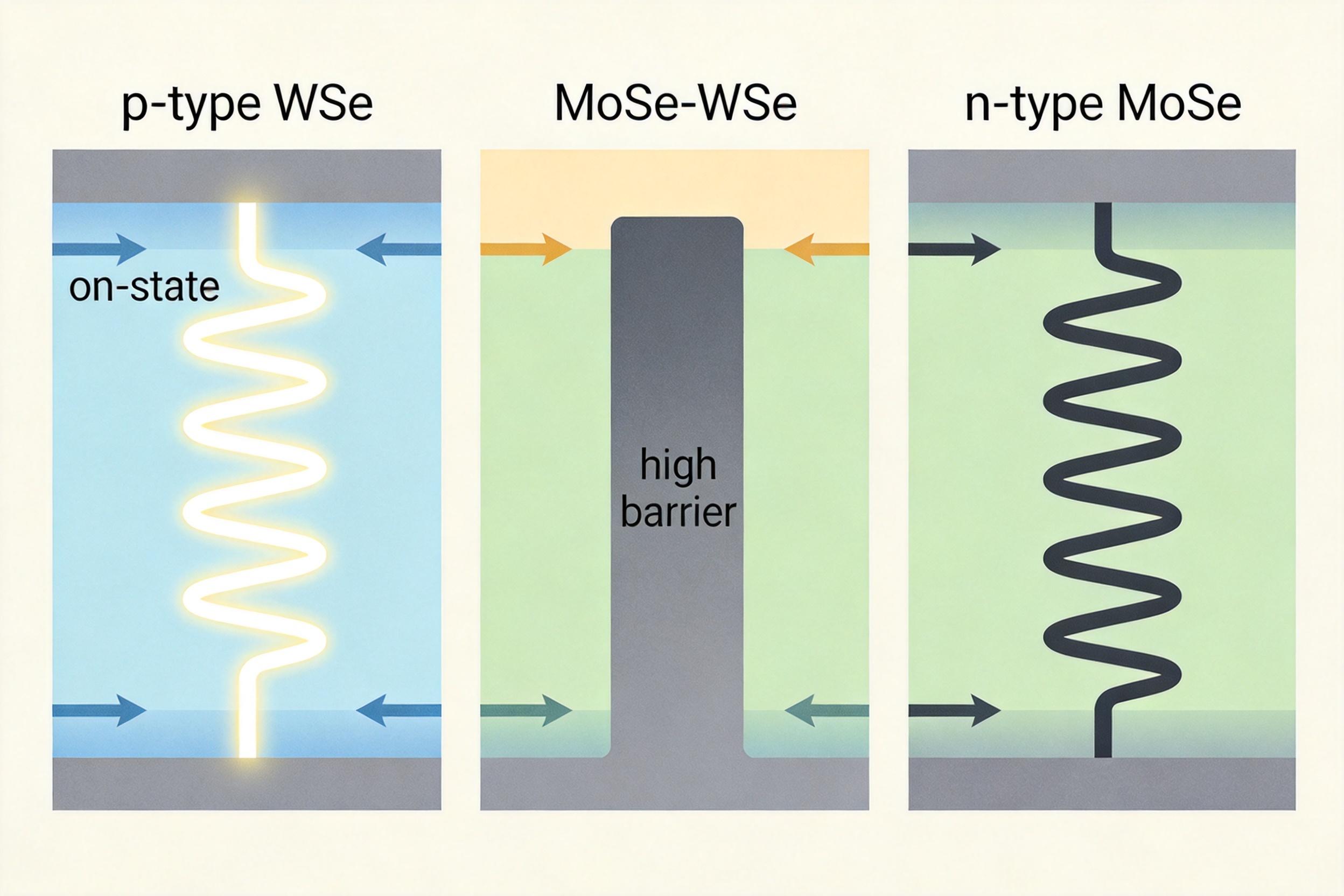

比如团队做的MoSe₂-WSe₂面内异质结，MoSe₂是n型半导体，WSe₂是p型半导体，当电极滑到WSe₂区域时，势垒低，电流容易通过，是“导通态”；滑到MoSe₂区域或界面时，势垒高，电流被阻断，是“关断态”。开关比超过1000，单次滑动能耗仅皮焦耳级，比传统电场调控的能耗低了好几个数量级。

更厉害的是“自修复”功能：如果沟道某部分被损坏，只要把电极滑到完好的区域，就能立刻恢复导电。这相当于给芯片加了个“冗余备份”，不用因为局部损坏就报废整个器件。团队甚至用它实现了INHIBIT、OR等逻辑门的动态切换——一个芯片能当多个用。

离实用还有多远？三个绕不开的挑战

当然，这项技术离手机里的芯片还有一段距离，三个核心问题必须解决：

首先是“精准滑动”的控制。现在实验里靠探针推动电极，工业化得靠微机电系统（MEMS）实现自动化，要保证微米级的滑动精度，不能滑歪也不能滑不动；其次是“大规模制备”的一致性——二维材料异质结的合成和电极转移，要保证每一个芯片的超滑界面都稳定，不能有的滑得动有的滑不动；最后是“多场耦合”的复杂度——实际芯片里的温度、电场、应力都会影响界面，得找到能在复杂环境下保持超滑的材料体系。

不过团队已经给出了方向：下一步要把MEMS驱动和滑动电极集成，还要探索更多二维材料组合，比如加入六方氮化硼做绝缘层，进一步降低能耗。

我们总说“摩尔定律逼近极限”，但大多时候只盯着“更小的晶体管”，却忘了芯片还可以有“动态的结构”。这次的滑动电极，本质上是把“机械自由度”引入了电子器件设计——从“固定结构的功能器件”，变成“可变形的智能器件”。

结构自由度，才是芯片的下一个蓝海。当芯片不再是一块死板的硅片，而是能根据需求调整结构、修复损伤、切换功能的“活器件”，低能耗的边缘计算、自适应的智能传感器、甚至能自我进化的芯片，都将不再是科幻。毕竟，给科技多一点“移动”的可能，往往就是突破的开始。
