解析纳米材料快25倍，北航团队找到关键钥匙

想象一下：你盯着实验室屏幕，等着纳米材料的微观动态数据——每一个时间点都要等上两分钟，一整天下来只能解析几十个数据点，而材料的超快变化早就溜走了。这曾是超快太赫兹近场显微术研究者的日常：为了看清飞秒级的纳米世界，他们要在数据采集和迭代计算里耗掉大量时间。

但北京航空航天大学吴晓君教授团队把这个等待时间压缩到了5秒。他们提出的通用演化模型（GEM），让原本繁琐的介电常数反演效率直接提升25倍以上。这不是简单的算法优化，而是给纳米世界的「动态观测」按下了快进键。

卡在针尖里的纳米观测瓶颈

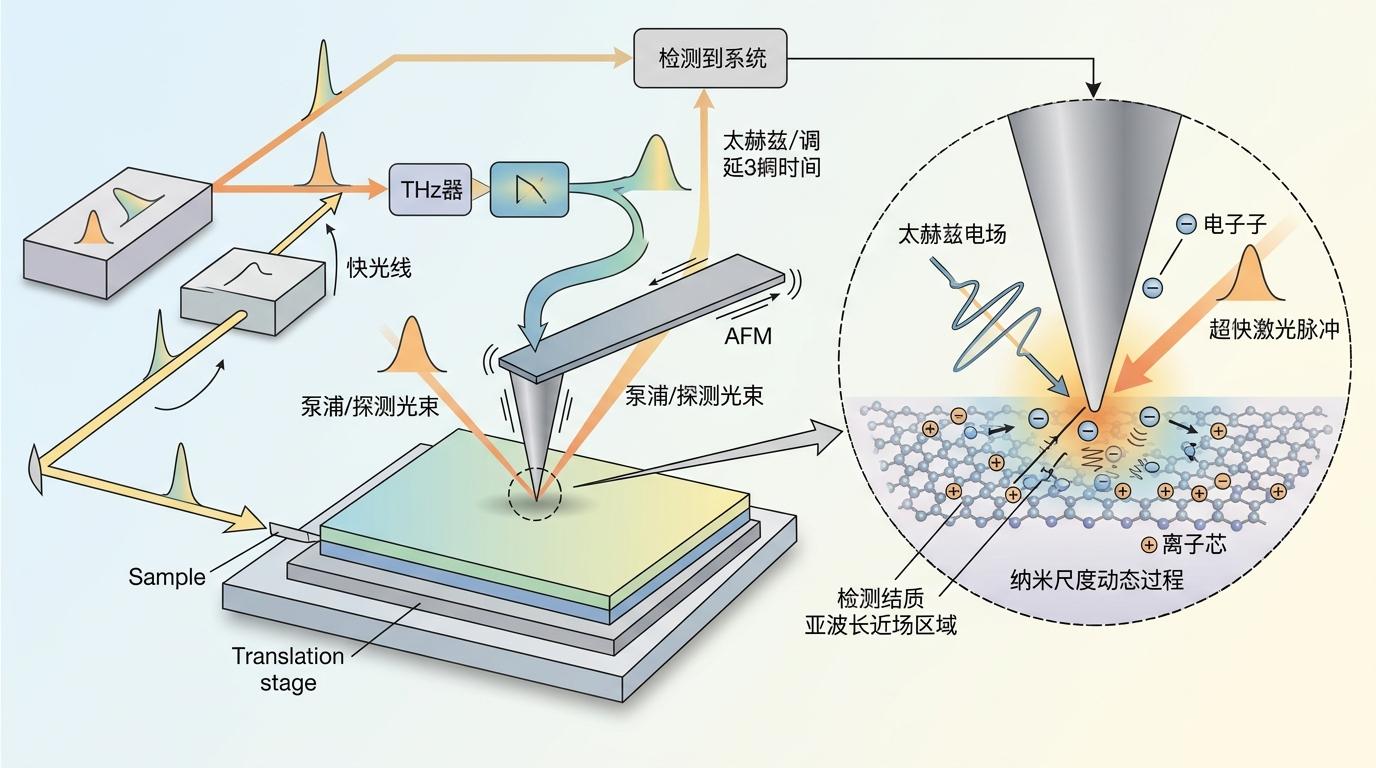

要理解这个突破，得先搞懂「超快太赫兹近场显微术」到底在做什么——这是一种能突破光的衍射极限，看清纳米尺度材料飞秒级动态变化的技术。打个比方，普通显微镜是隔着毛玻璃看东西，而它是用一根极细的针尖「摸」材料的表面，能捕捉到材料里电子、原子在万亿分之一秒内的运动。

但这根针尖也是最大的麻烦。在近场探测里，针尖和样品的相互作用复杂到像一团乱麻：传统方法要给每一个时间延迟点采集完整的时域光谱，再用复杂的散射模型反复迭代计算，才能反演出材料的介电常数——这就像你要给每一秒的录像都重新做一遍特效，耗时又耗力。

数据采集慢、计算资源消耗大，成了这项技术的致命瓶颈。研究者明明能看到纳米世界的「电影帧」，却只能一帧一帧地慢放解析，很多转瞬即逝的动态过程就这样错过了。

用物理独立性解开死结

吴晓君团队的破局思路，是从一个简单的物理观察出发：泵浦延迟时间和针尖机械振荡，这两个过程其实是完全独立的。

他们提出的通用演化模型（GEM），就像给这团乱麻找到了绳头：通过假设光激发后材料的光谱响应是「乘性演化」的，把瞬态介电常数的提取和复杂的近场散射模型彻底解耦。不需要再给每个时间点做全套光谱采集，只要一条参考波形，就能直接建立起参考态和瞬态散射系数的对应关系。

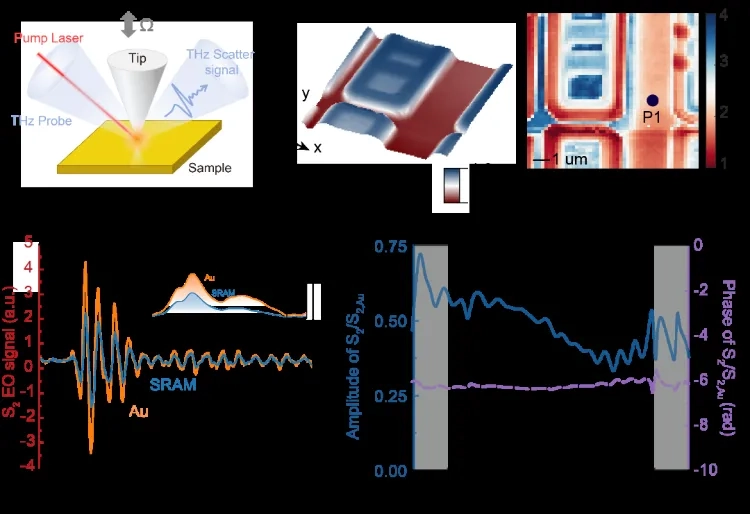

简单说，以前你要给每一段录像重新搭场景，现在只要有一张参考图，就能快速还原任意时刻的画面。团队在实验里验证：用GEM解析单个数据点只需要5秒，而传统方法要130秒，效率提升了25倍以上。更关键的是，它的精度没打折扣——在静态随机存取存储器（SRAM）、半导体砷化镓（GaAs）和拓扑绝缘体三碲化二铋（Bi₂Te₃）样品上，GEM的反演结果和传统方法高度吻合，误差控制在极小范围。

更值得关注的是，这个模型不挑材料也不挑物理框架，不管是有限偶极子模型还是点偶极子模型，它都能适配。这意味着它不是某一种实验的专属工具，而是能推广到整个超快太赫兹近场研究领域的通用解法。

快25倍，到底意味着什么

效率提升25倍，不止是节省了研究者的时间，更是打开了新的研究可能性。

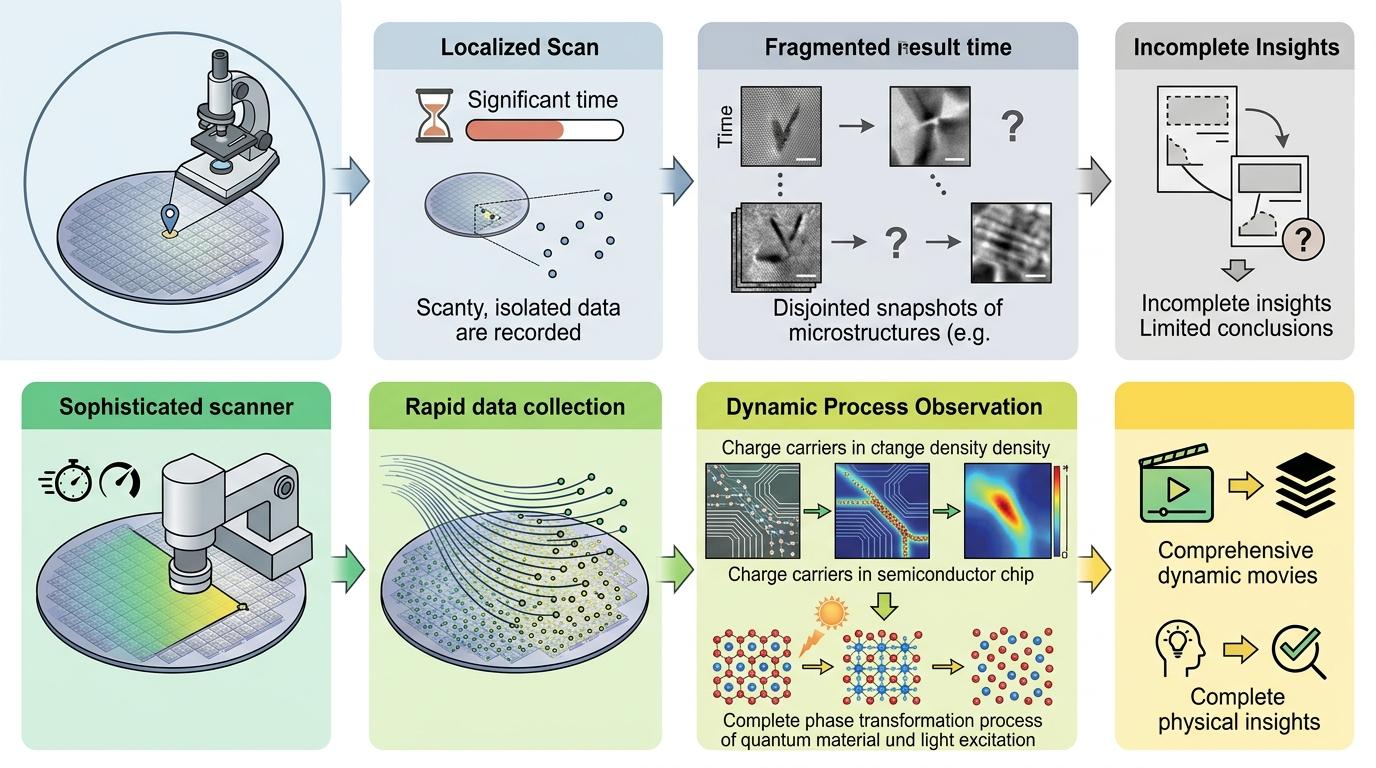

以前因为解析太慢，研究者只能对材料的局部点位做抽样分析，很难开展大规模、长时间的动态观测。现在，他们可以快速扫描更大的样品区域，追踪材料在整个过程中的连续变化——比如半导体芯片里的载流子运动，或者量子材料在光激发下的相变过程，这些以前只能片段式研究的动态，现在能完整地「拍下来」了。

当然，这项技术也有它的局限：GEM的噪声略高于传统方法，主要来自误差传递，在对信噪比要求极高的极端实验里，还需要进一步优化。但不可否认，它给纳米尺度的超快动力学研究提供了一个全新的高效工具。

从产业角度看，这也为半导体和量子材料的研发提速了。在下一代光电器件的研发里，材料的超快动态是核心指标，更快的解析效率意味着更快的迭代速度，能让实验室里的发现更快走到生产线。

人类对微观世界的探索，一直是在「看得更清」和「看得更快」之间找平衡。从光学显微镜到电子显微镜，我们不断突破分辨率的边界；而现在，GEM这样的算法突破，正在突破观测效率的边界。

**效率的突破，也是认知的突破。**当我们能更快地解析纳米世界的动态，那些原本隐藏在慢节奏实验里的规律，就会逐渐浮现出来。也许用不了多久，研究者就能像看实时电影一样，观察材料里的电子和原子在飞秒级时间里的舞蹈——而这一切的起点，是一群科学家找到了解开复杂物理模型的那把钥匙。
