芯片级紫外光功率百倍跃升，终于能用了

想象一下：你桌上那台巴掌大的原子钟，精度能和实验室里两层楼高的设备比肩；未来的量子计算机，不用再拖着一堆半人高的激光源——这一切的前提，是让紫外光“住进”芯片里。过去十年，科学家们一直在做这件事，但输出功率始终卡在微瓦级，连点亮一个高精度传感器都不够。直到荷兰特文特大学与哈佛大学的联合团队出手，用一种叫“侧壁极化铌酸锂波导”的技术，把芯片级紫外光的输出功率拉到了4.2毫瓦——足足是过去的100倍，第一次摸到了“能用”的门槛。为什么这一点点功率的突破，能撬动量子科技的未来？

给紫外光搭一条“专用高速路”

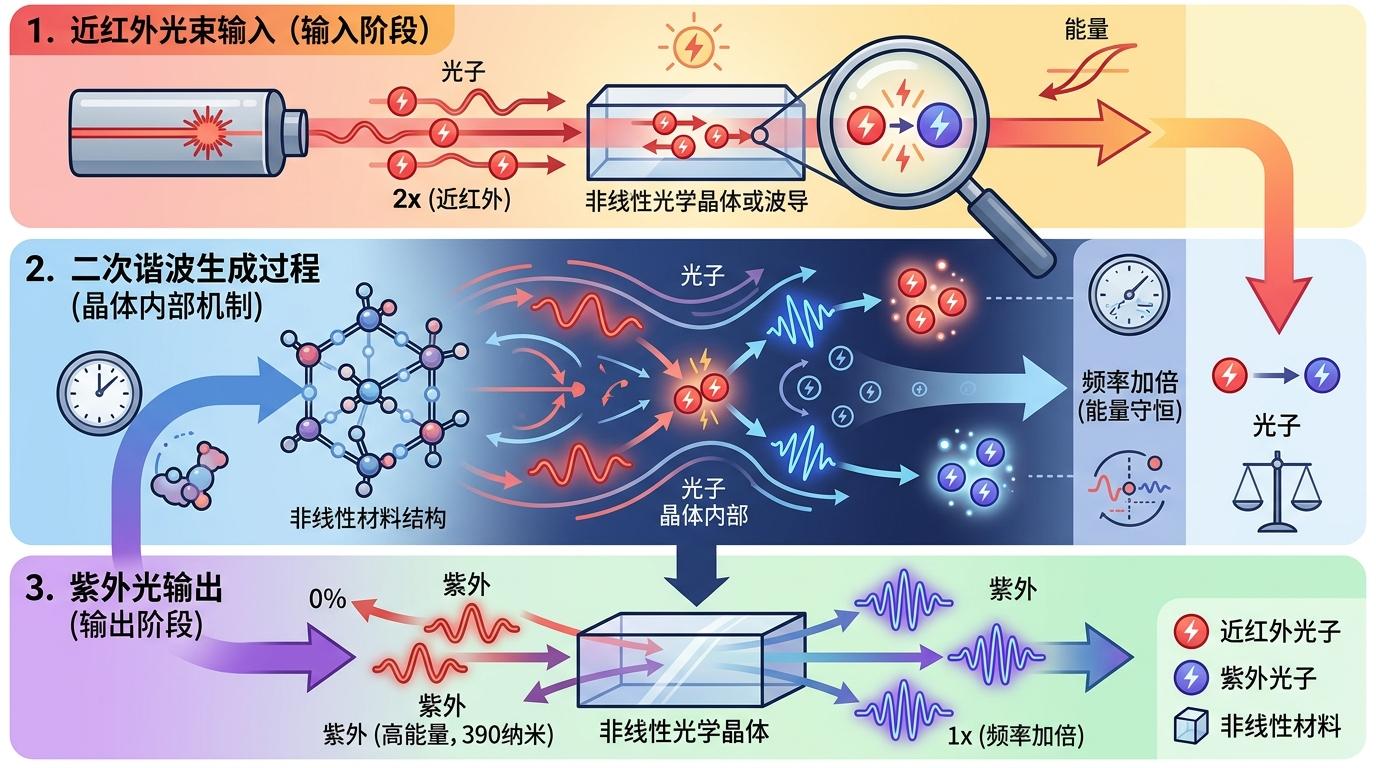

要理解这次突破，得先搞懂芯片里的紫外光从哪来。它不是直接“发光”，而是靠一种叫“二次谐波生成”的魔术：把一束近红外光（比如780纳米）送进特殊材料，让两个低能量光子撞成一个高能量的紫外光子（比如390纳米）。

这个魔术的舞台，就是铌酸锂波导——你可以把它看成芯片里的“光导管”，负责把光牢牢困住，让光子们有足够的机会碰撞。但过去的光导管有个致命缺陷：用来给铌酸锂“极化”的电极，要么在波导上方，要么在下方，只能让波导的部分区域发生晶体反转，相当于高速路只铺了半幅，大部分光子都白跑了。

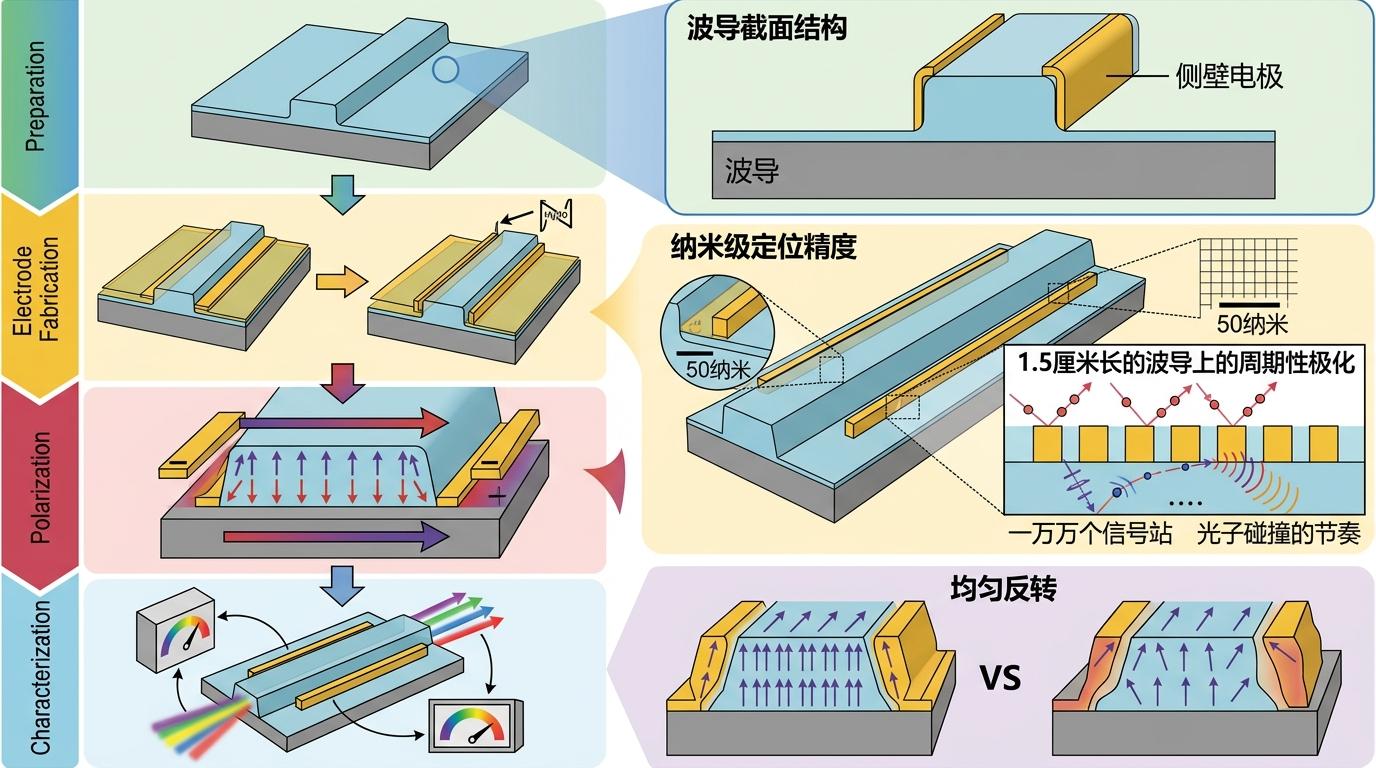

这次的“侧壁极化”，就是把电极直接贴在波导的两侧，像给高速路装了双向护栏，让整个波导截面的晶体都发生均匀反转。电极的定位精度达到了50纳米，相当于在1.5厘米长的波导上，精准布置了一万个“信号站”，保证每一段的极化周期都完美匹配光子碰撞的节奏。

从“实验室玩具”到“工业零件”的一步

功率从微瓦级跳到毫瓦级，听起来只是数字多了个零，但对应用来说是天壤之别。

在量子计算里，离子阱需要稳定的紫外光来激发原子跃迁，过去的微瓦级光源只能驱动一两个离子，现在的毫瓦级能同时控制上百个，直接为量子计算机的规模化铺路；光学原子钟靠紫外光锁定原子的振动频率，传统设备得用大型激光器，现在把光源集成到芯片上，能做出巴掌大的便携式原子钟，精度却能保持在每3000万年误差1秒。

更值得关注的是，这次的技术解决了“量产难题”。过去的极化技术对波导的厚度、宽度误差极其敏感，差1纳米就报废一片芯片，而新设计的1.75微米宽、600纳米厚的波导，对制造误差的容忍度提升了10倍，归一化转换效率达到5050% W⁻¹cm⁻²，是过去的20倍。当然它也有局限：目前只能生成390纳米的紫外光，更短的深紫外波段（比如消毒用的265纳米）还得解决材料损耗的问题。

被忽略的：这不是“单点突破”，是体系胜利

很多人把这次突破看成“材料创新”，但其实它是一场纳米制造工艺的集体胜利。

要把电极精准贴在波导侧壁，得用电子束光刻把误差控制在50纳米以内，相当于在头发丝上刻1000条细线；要让1.5厘米长的波导每一段都均匀极化，得先精确测量每一片铌酸锂薄膜的厚度，再用“适应性极化”技术调整每一段的周期，补偿制造中的微小误差。这些技术不是凭空出现的——特文特大学团队在铌酸锂波导领域做了15年，哈佛大学的纳米制造实验室积累了10年的工艺经验，才攒出了这一套“组合拳”。

这也意味着，其他团队很难在短时间内复制：它不是靠一个天才的想法，而是靠无数次实验打磨出来的工艺细节。

当我们谈论“量子科技”“精密测量”这些宏大的词时，往往忽略了它们的基础是一个个像“芯片级紫外光源”这样的“小零件”。过去十年，我们一直在给这些零件画图纸，现在终于造出了第一个能装进机器里的样品。

“微小的突破，才是宏大进步的基石。” 这一次，毫瓦级的紫外光，不仅点亮了芯片，也给那些看起来遥不可及的技术，照出了一条从实验室走向现实的路。或许用不了多久，我们就能带着一台口袋里的原子钟，在野外做高精度的环境监测，或者看着量子计算机的芯片上，无数束紫外光在波导里穿梭——而这一切的起点，就是那两条贴在波导侧壁上的电极。
