用普通晶体管造伊辛机，不用量子也能算难题

当你在手机上刷地图导航，系统正在后台算最优路线；当芯片厂设计新架构，工程师要在几亿个元件里找最优布局——这些都是让传统计算机头疼的组合优化难题，解空间随规模指数级膨胀，算力消耗像滚雪球。

伊辛机，就是专门啃这类硬骨头的计算神器：它不靠逻辑推理，而是模拟物理系统自发趋向最低能量态的过程，直接收敛到最优解。但此前的伊辛机要么要超低温量子环境，要么要庞大的光学系统，或是得堆大量存储单元，根本没法大规模量产。

直到韩国KAIST团队在《Science Advances》上扔出了一个反常识的方案：用最普通的硅MOSFET晶体管，造了一台可扩展的伊辛机。没有花里胡哨的特殊材料，就是你我手机芯片里随处可见的那种晶体管。这怎么可能？

晶体管的隐藏身份：从开关到振荡器

我们从小就被科普：MOSFET晶体管是芯片的开关，栅极电压控制电流通断，像家里的灯开关。但KAIST的科学家逆向挖透了晶体管的内部物理——当特定电压加在栅极，晶体管内部的空穴会不断积累、释放，形成正反馈循环，居然能自己产生周期性振荡，而且振荡频率、相位还能通过电压连续调节。

你可以把这个过程想象成一个自动开关的水龙头：水（空穴）流到一定量会触发机关关上阀门，水慢慢漏完又自动打开，周而复始。而拧动水龙头的旋钮（调节栅极电压），就能控制开关的快慢。

但真实的机制比这更精确：晶体管的振荡源于漏极电压引发的冲击电离，空穴积累降低势垒，形成单晶体管锁存振荡，输出三角波形。正是这个发现让团队意识到，晶体管不只是开关，更是一个能调频率、相位和耦合强度的非线性动力学单元——一个晶体管就能当振荡器，一个晶体管就能当耦合器，整个伊辛机的硬件逻辑被彻底简化了。

用相位同步模拟伊辛自旋

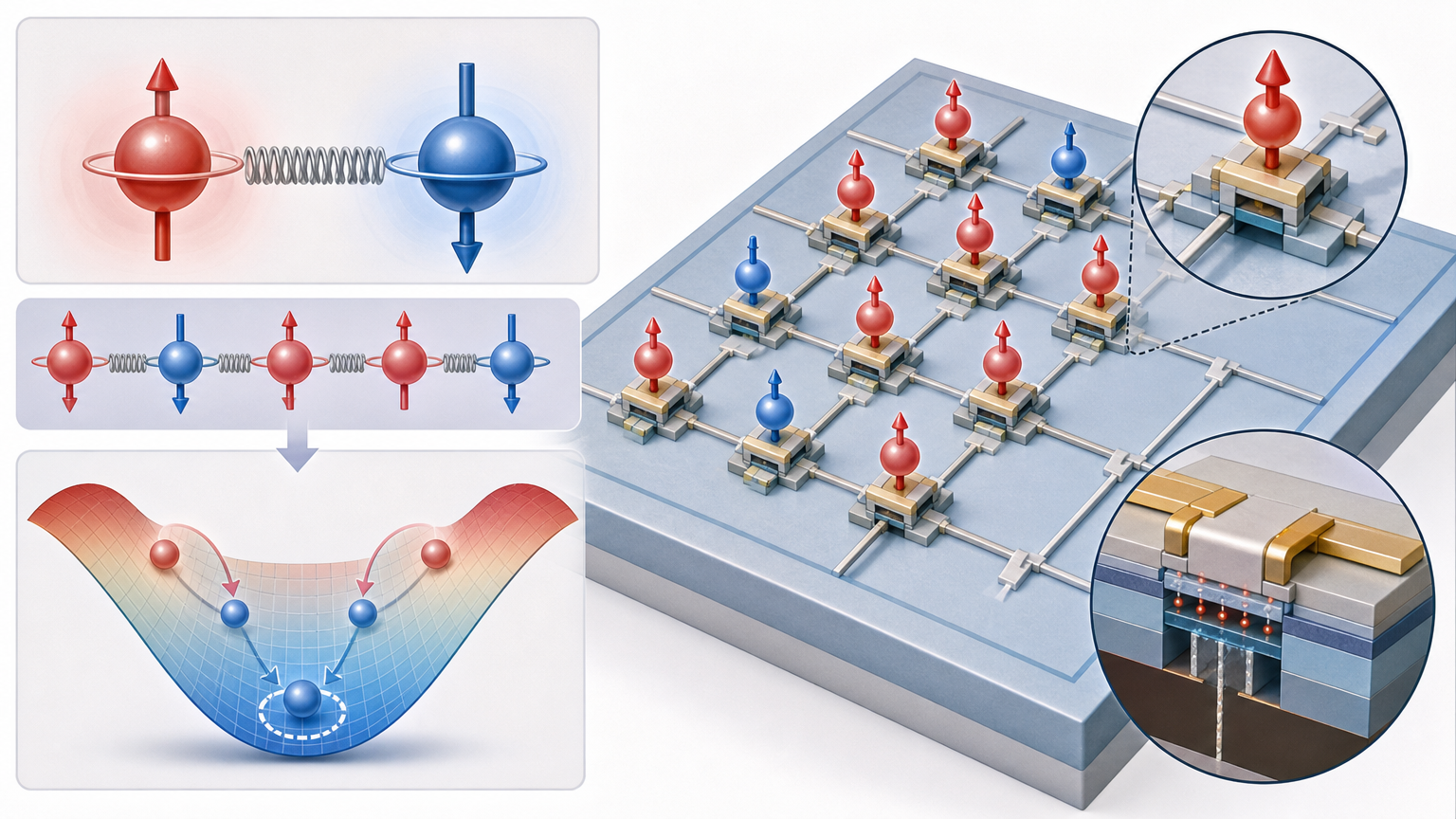

伊辛模型的核心是“自旋”和“耦合”：每个自旋有向上、向下两种状态，自旋之间通过耦合相互作用，系统会自发趋向能量最低的稳定态。KAIST团队把这个模型直接映射到了晶体管网络上：

• 每个自旋对应一个晶体管振荡器（1T-O），振荡器的两种相位状态（同相、反相）就代表自旋的向上、向下；
• 每个自旋之间的连接对应一个晶体管耦合器（1T-C），通过调节耦合器的栅极电压，就能控制两个自旋之间的耦合强度和正负。

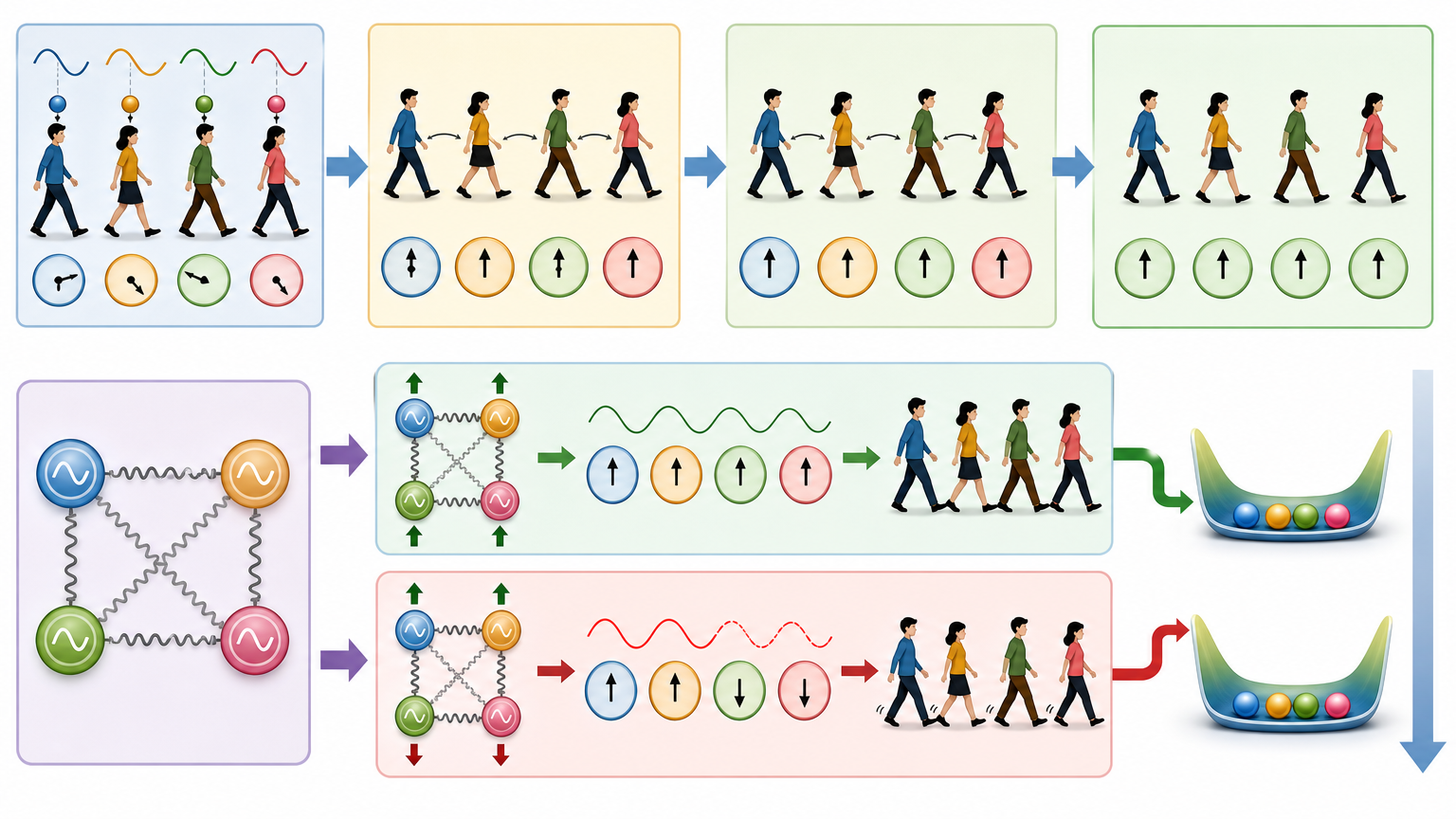

当多个振荡器连在一起，它们会像一群人走路一样自动调整步伐，要么同频同相（平行自旋），要么同频反相（反平行自旋），整个系统会自然向能量最低态收敛——这就是伊辛机求解最优解的过程。

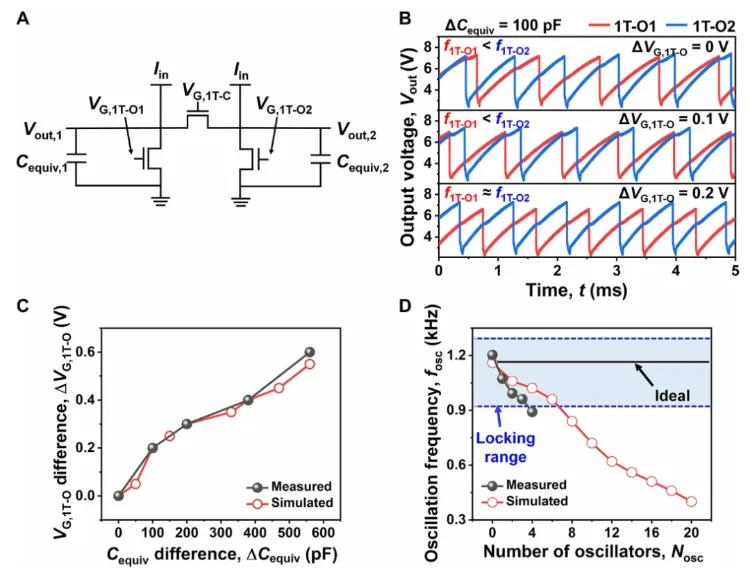

但大规模振荡器网络有个致命问题：随着连接数量增加，每个振荡器的等效电容会变化，频率慢慢漂移，最后彻底失步。团队用了一个类似通信系统锁相环的方法：给每个振荡器加一个栅压补偿电路，像给走偏的人拉回队伍一样，把频率误差实时校准回来。再通过亚谐波注入外部信号，把连续的振荡“掰”成两个稳定相位，让晶体管的状态彻底对应上伊辛自旋的二值特性。

从4节点到百万级的产业化可能

团队先在4节点的小规模硬件上做了实验：振荡器自动形成正确的相位分裂，完美求解了MaxCUT问题——这个问题简单说就是把一张图分成两组，让两组之间的连线最多，是芯片布局、物流调度的核心难题。随后的半经验仿真把系统扩展到100节点，结果显示，随着耦合权重位数增加和频率补偿的加入，求解成功率稳步提升。

和其他伊辛机方案比，这台全晶体管伊辛机的优势几乎是碾压级的：

• 不用超低温，室温就能跑；
• 不用光学元件，体积能做到芯片级；
• 单个晶体管就完成一个功能，比需要6个晶体管加存储单元的CMOS退火器，面积和功耗至少降一个数量级；
• 完全兼容现有CMOS工艺，直接就能在成熟的芯片生产线量产，甚至未来能像3D NAND那样垂直堆叠，单芯片集成百万级节点。

当然它也不是完美的：目前还需要额外的电路做频率补偿，自动化校准的外围电路还得优化，而且只验证了MaxCUT这一种问题，其他复杂NP难题的适配性还得慢慢磨。但这些都是工程问题，而非原理性障碍。

我们总在追逐更先进的工艺、更复杂的架构，却常常忘了回头看看手里的基础元件藏着多少潜力。晶体管从1947年发明至今，一直被当作开关用了近80年，直到今天才被挖出自发振荡的能力，变成了计算单元。

这台全晶体管伊辛机，本质上是把计算从“逻辑推理”拉回了“物理收敛”——让物质本身的规律去解决问题，而不是让CPU一步步算。用最基础的元件，造最极致的工具，这可能是比量子计算更贴近当下的“计算革命”。毕竟，能量产的突破，才是真正能改变世界的突破。
