3纳米以下，二氧化钛变身为铁电材料

当一块二氧化钛薄膜薄到只有3纳米——大概是20个氧原子排成队的长度——它会突然“变身”：从普通的绝缘介电体，变成能被电场操控的铁电材料。美国加州大学伯克利分校的研究团队，就用原子层沉积技术实现了这场尺度极限下的材料反转，让一种我们熟到不能再熟的化工原料，拥有了改写芯片未来的潜力。为什么仅仅是厚度的缩减，就能让材料的核心属性彻底颠覆？

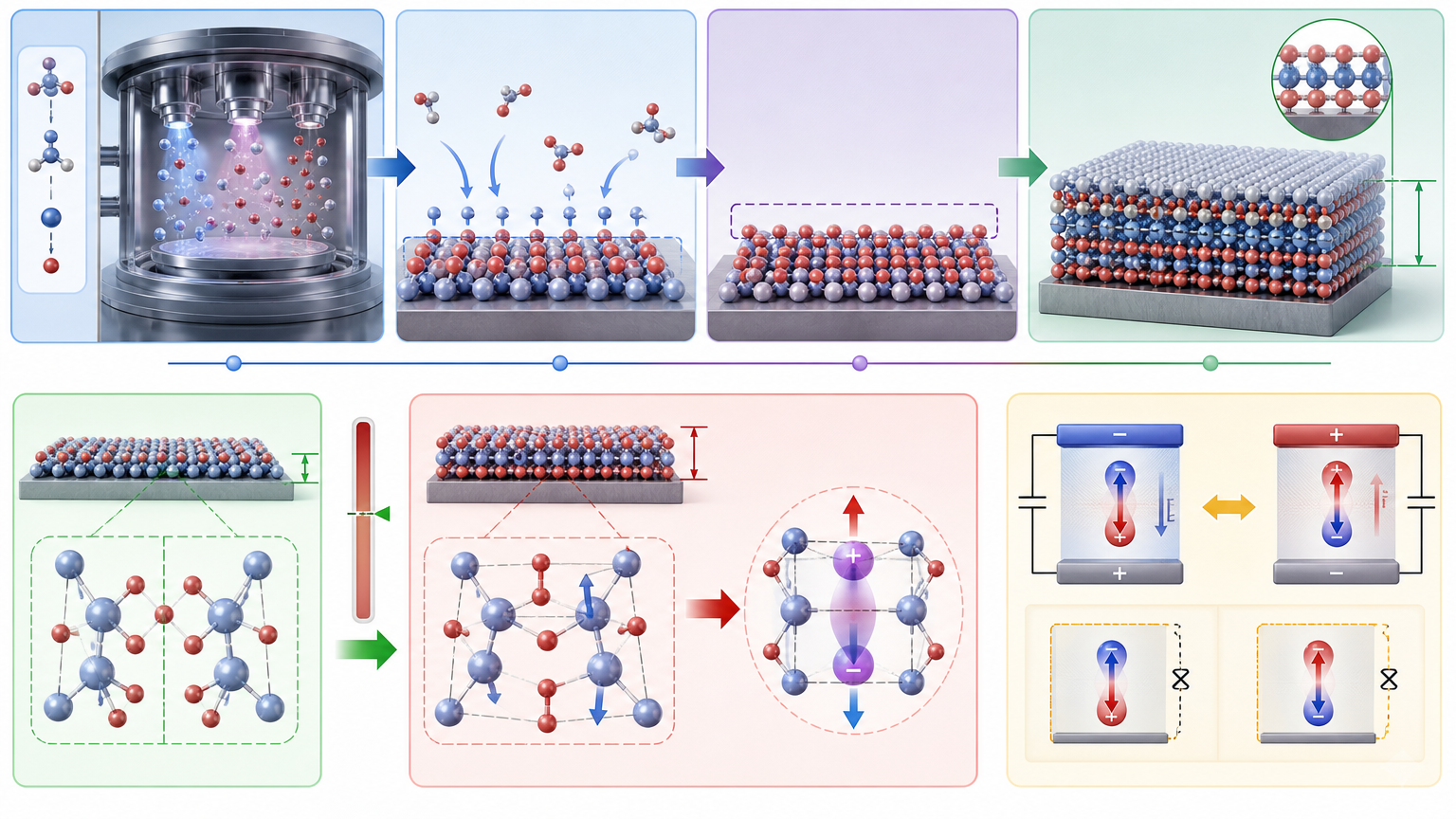

这不是实验室里的偶然发现，而是团队对材料尺度效应的精准拿捏。他们在低于400℃的低温环境中，用原子层沉积技术一层一层“堆”出二氧化钛薄膜——这种工艺能把厚度误差控制在原子级别，确保每一片薄膜都精准卡在3纳米以下的临界值。当厚度跌破阈值，原本中心对称的二氧化钛晶体结构被打破，钛原子和氧原子的排列失去了镜像平衡，自发形成了稳定的电偶极矩——这正是铁电材料的核心特征：能在外加电场下切换极化方向，而且断电后还能保持状态。

要理解这场“变身”的意义，得先搞懂铁电材料在芯片里的角色。如果把普通芯片里的存储单元比作需要持续供电的笔记本，铁电材料就是能自动保存的闪存，而且读写速度快100倍，功耗还能降到几十分之一。过去的铁电材料要么是铅基的有毒物质，要么是像氧化铪那样需要复杂掺杂的材料，而二氧化钛不一样——它便宜、无毒，还能完美兼容现有的硅基芯片制造工艺。更关键的是，它在1纳米的厚度下还能保持稳定的铁电性，这意味着未来的存储单元可以做得比现在的3纳米芯片还要小。

当然，从实验室到芯片工厂还有几道坎要跨。目前的研究只验证了小面积薄膜的性能，要在晶圆级别的大尺寸上保持均匀的铁电性，还得优化原子层沉积的工艺参数。而且，极薄的二氧化钛薄膜容易出现氧空位缺陷，这些缺陷会“钉扎”住极化方向，降低材料的开关寿命。研究团队已经在尝试通过界面调控来减少缺陷，但要达到工业级的可靠性，还需要更多的实验数据支撑。

不过，这场尺度极限下的材料反转，已经为芯片技术打开了一扇新门。它打破了我们对传统材料的固有认知：原来不需要复杂的掺杂或改性，仅仅通过控制材料的厚度，就能解锁全新的物理特性。未来，当我们把芯片里的绝缘层换成这种极薄的铁电二氧化钛，不仅能让存储密度再上一个台阶，还能让逻辑电路实现低功耗的非易失性运算——那时候，你的手机可能充一次电就能用一周，而数据中心的能耗会降到现在的几分之一。

尺度即潜能，薄度即未来。
