手机光圈缩到1毫米后，我们卡在了哪

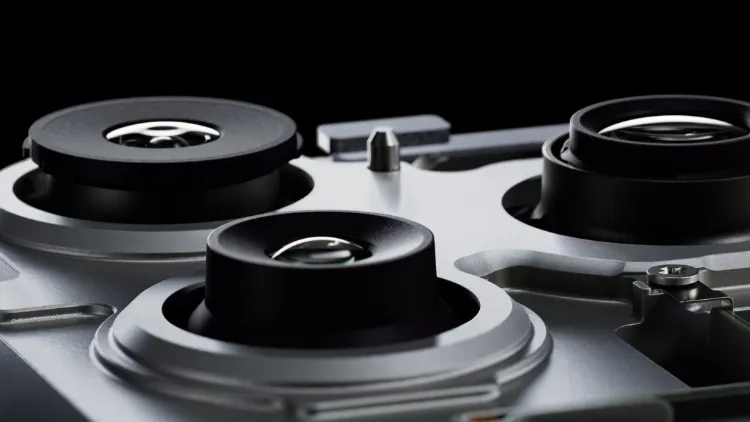

你有没有过这种体验：用手机拍夜景时，明明开了最大光圈，暗部还是糊成一团；拍特写想虚化背景，出来的效果却像被软件粗暴抹过——这不是你技术差，是手机摄像头的“物理天花板”在作祟。直到最近，有厂商终于要把专业相机的可变光圈塞进手机，可这项技术的微型化难度，比把大象塞进冰箱还离谱。

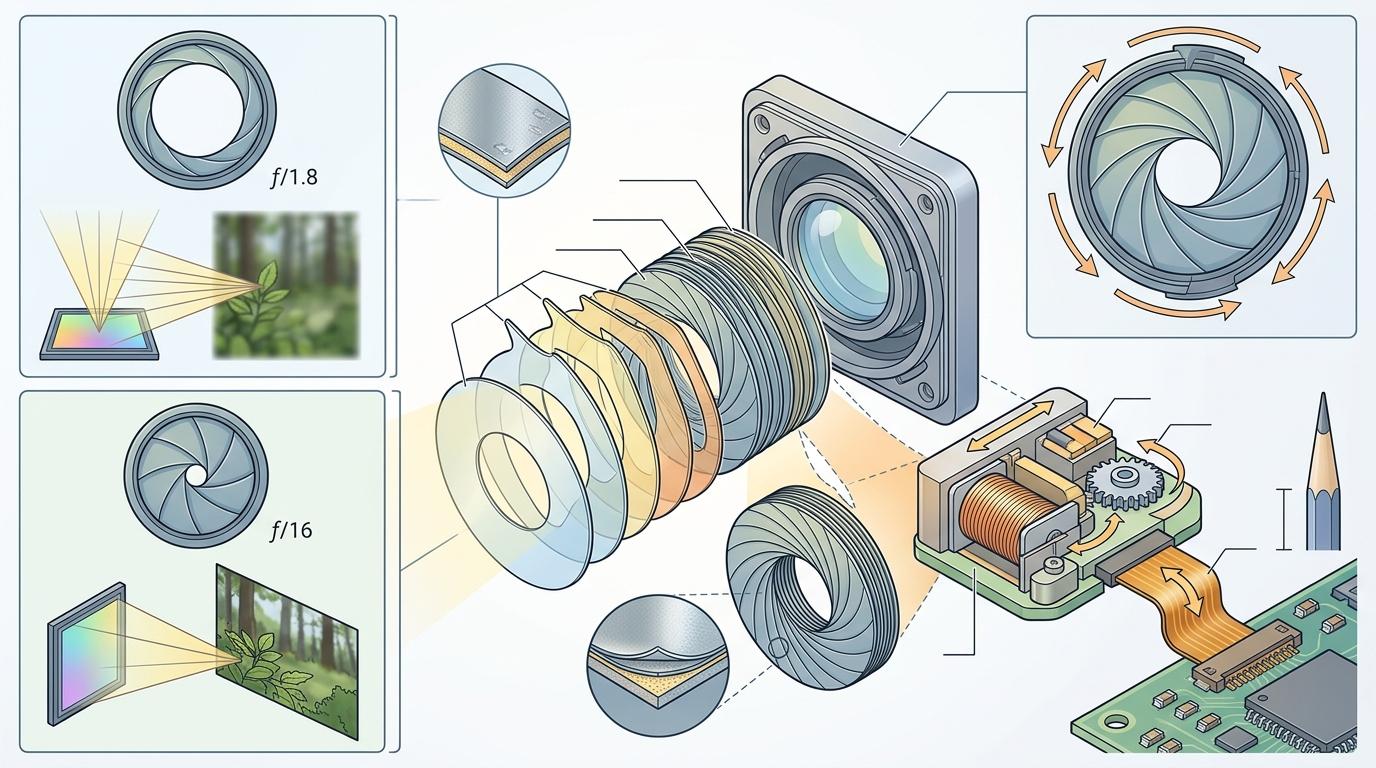

先搞懂可变光圈到底是什么：它就像相机的“瞳孔”，大光圈（小f值）能在弱光下多“吃”3倍光线，还能拍出背景虚化的艺术感；小光圈（大f值）则能让从近到远的景物都清晰，避免强光下过曝。但传统单反的可变光圈是一套精密的机械结构，要把它缩小到手机镜头那1毫米左右的厚度里，工程师得解决三个近乎矛盾的问题：既要叶片薄到透光，又要能精准开合；既要驱动马达力气够大，又不能占空间；还要保证几万次开合后，精度丝毫不差。

目前主流的解决方案是用形状记忆合金（SMA）当“肌肉”——这种镍钛合金通电就会收缩，断电冷却又会恢复，能在0.1秒内完成光圈切换，还能把整个结构压缩到0.8毫米厚。但它也有致命弱点：热响应速度慢，连续切换几次就会发热“罢工”；而且金属疲劳问题至今没完全解决，频繁使用可能导致叶片卡顿。更现实的是，这套结构的成本是固定光圈的3倍以上，注定只能先出现在旗舰机型上。

和可变光圈同样棘手的，是高代际OLED面板的普及难题。你可能不知道，现在手机用的OLED面板已经进化到了第四代：从最早的荧光材料，到现在的超荧光技术，发光效率提升了4倍，蓝光寿命也从几百小时延长到了上万小时。但高代面板的制造成本依然是LCD的2倍，而且良品率只有60%左右——每生产10块面板，就有4块因像素缺陷报废。更麻烦的是，高亮度OLED的散热问题至今无解，温度每升高10℃，面板寿命就会缩短30%，这和手机追求轻薄的设计完全冲突。

更值得关注的是，这两项技术的融合正在加剧行业分化。旗舰机型用着1毫米厚的可变光圈和第四代OLED，能拍出接近单反的照片，还能在阳光下显示清晰；而标准版机型为了控制成本，只能用着几年前的固定光圈和低代面板，体验差距被拉到了历史新高。这种分化不是厂商故意为之，而是技术瓶颈下的无奈：可变光圈的微型化还没找到更便宜的方案，高代OLED的良品率也不是短期内能提升的。

未来的突破，可能不在硬件本身，而在材料和算法的融合。比如用纳米材料做光圈叶片，既薄又耐用；用AI算法预测用户的拍摄需求，提前调整光圈，减少不必要的机械损耗；甚至用软件模拟可变光圈的效果，在不增加成本的前提下，让更多用户体验到景深控制的乐趣。毕竟，技术的终极目标从来不是堆参数，而是让普通人也能轻松拍出好照片。

当科技挤破了物理的边界，剩下的都是关于平衡的艺术。
