红外传感器成本大降，性能却翻了倍

当你还在为夜视仪的天价咋舌，当工厂里的红外质检设备因成本过高只能小范围试用时，韩国三家科研机构的团队已经悄悄把短波红外传感器的成本拉到了传统产品的几十分之一，性能还翻了倍。他们用的不是什么罕见的太空材料，而是两种听起来就接地气的东西——量子点和二维半导体。这怎么可能？传统红外传感器的技术壁垒明明像铜墙铁壁，怎么突然就被戳破了？

要理解这个突破，得先说说传统红外传感器的困境。过去我们依赖的铟镓砷、汞镉碲材料，就像娇贵的名门望族，性能拔尖但生长难、提纯贵，一片传感器的价格能抵得上普通人一个月的工资。而且它们的制备工艺复杂到像在针尖上跳舞，良品率低得让厂商头疼，根本没法大规模普及。韩国大邱庆北科学技术院、韩国科学技术院和韩国材料科学研究院的联合团队，就是瞄准了这个痛点，把量子点和二维半导体这对“平民搭档”凑到了一起。

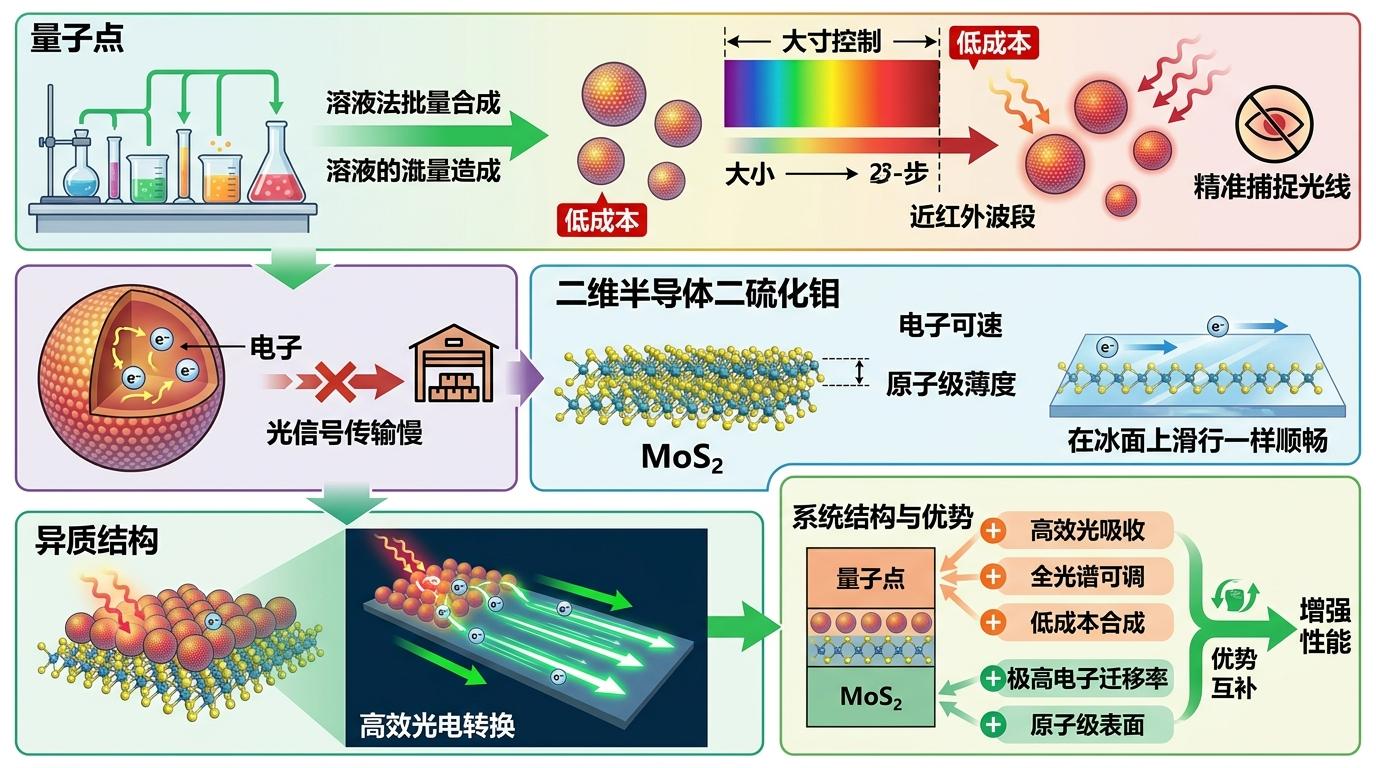

量子点是直径只有几纳米的半导体晶体，像一个个迷你的光捕捉器，只要调整尺寸就能精准捕捉近红外波段的光线，而且用溶液法就能批量合成，成本低到可以用“斤”来算。但量子点有个天生的缺陷：捕捉到的光信号没法快速传输出去，就像仓库里堆满了货物却没有高速公路。这时候二维半导体二硫化钼就派上了用场，它的原子级薄度让电子能在上面像在冰面上滑行一样顺畅，刚好能补上量子点的短板。

更巧妙的是，当量子点和二维半导体贴合在一起时，会产生一种叫“光掺杂”的效应——就像给电子加了个助推器，原本微弱的光信号会被放大成千上万倍。团队研发的这款传感器，响应度达到了7.5×10⁵ A/W，是传统铟镓砷传感器的上百倍，探测率也突破了10¹³ Jones，能捕捉到比萤火虫尾部微光还弱的红外信号。更重要的是，它的制备工艺能和现有的CMOS芯片制造流程兼容，意味着我们可以像生产手机芯片一样批量生产红外传感器。

当然，这项技术也不是完美的。目前量子点的尺寸均匀性还不够稳定，长时间工作后性能会有轻微衰减，而且要实现更大规模的像素阵列，还得解决界面电荷传输的细节问题。但这些都挡不住它的潜力——未来我们可能会在自动驾驶汽车的夜视系统里看到它，在无人机的夜间侦察设备里用到它，甚至在医院的无创诊断仪器里，它能穿透皮肤看到深层组织的病变。

当昂贵的技术走下神坛，普通人也能拥有“夜视能力”的那天，我们会发现，那些曾经隐藏在黑暗里的细节，原来早就等着被看见。材料的革命，从来都是从打破“贵才好”的偏见开始的。
