不用加杂质，科学家靠相变给热电材料提了35%性能

把电脑散热的废热变成充电的电能，把工厂烟囱的余热变成可用的电力——热电材料就是干这个的：直接把温差转换成电。但过去几十年，这个领域一直被一个问题卡着脖子：传统的碲化铋材料性能顶到了天花板，而且碲是稀有元素，根本没法大规模用。

后来大家盯上了镁基材料，便宜、储量足，理论性能也不差，可实际做出来的样品，室温下的发电能力只有理论值的一半。核心难题卡在了载流子浓度上——就像一条公路，能跑的车太少，就算路再宽也快不起来。而传统的「加杂质调浓度」方法，在镁基材料里完全不管用。直到中科院物理所的团队，找到了一条绕开杂质的新路子。

为什么加杂质在镁基材料里行不通

要理解这个问题，得先搞懂载流子浓度到底是什么。你可以把热电材料想象成一块布满「空座位」的体育场——这些「空座位」就是银空位，而载流子（这里是空穴）就是看台上的观众，观众越多（载流子浓度越高），材料能传递的电信号就越强。

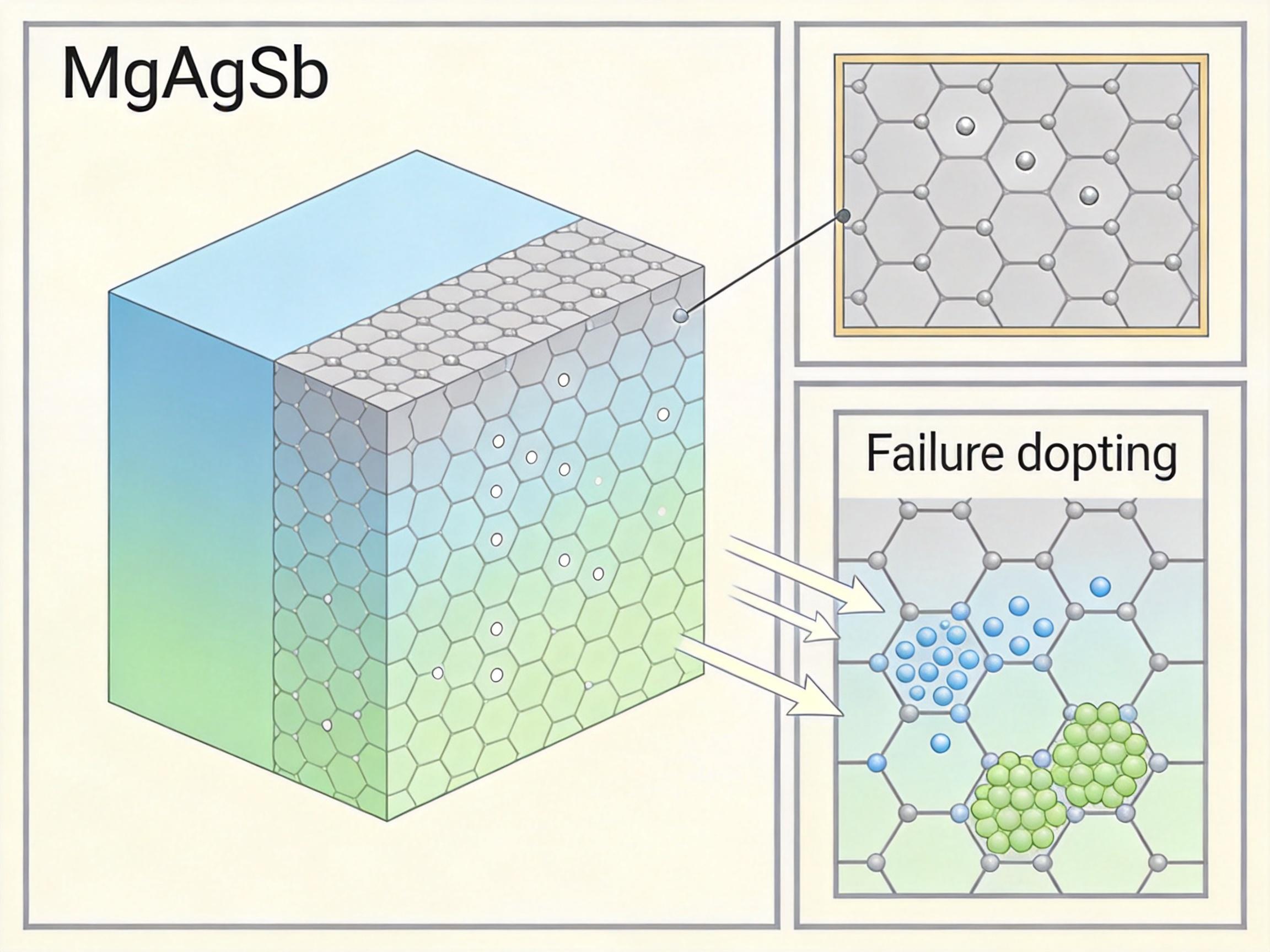

在镁基α-MgAgSb材料里，银空位的数量天生就被热力学规律限制死了：正常合成出来的样品，每立方厘米只有4×10¹⁹个空位，相当于体育场只开放了十分之一的座位。过去科学家想靠「化学掺杂」——也就是往材料里加其他元素——来增加空位，但这条路走不通：镁基材料里的化学键太弱，外来元素根本留不住，要么直接跑掉，要么形成杂质相，反而把原本的空位给堵上了。

直白点说就是：你想给体育场加座位，结果运过来的建材全散了架，还把入口给堵了。

靠相变「冻结」空位，不用杂质也能调浓度

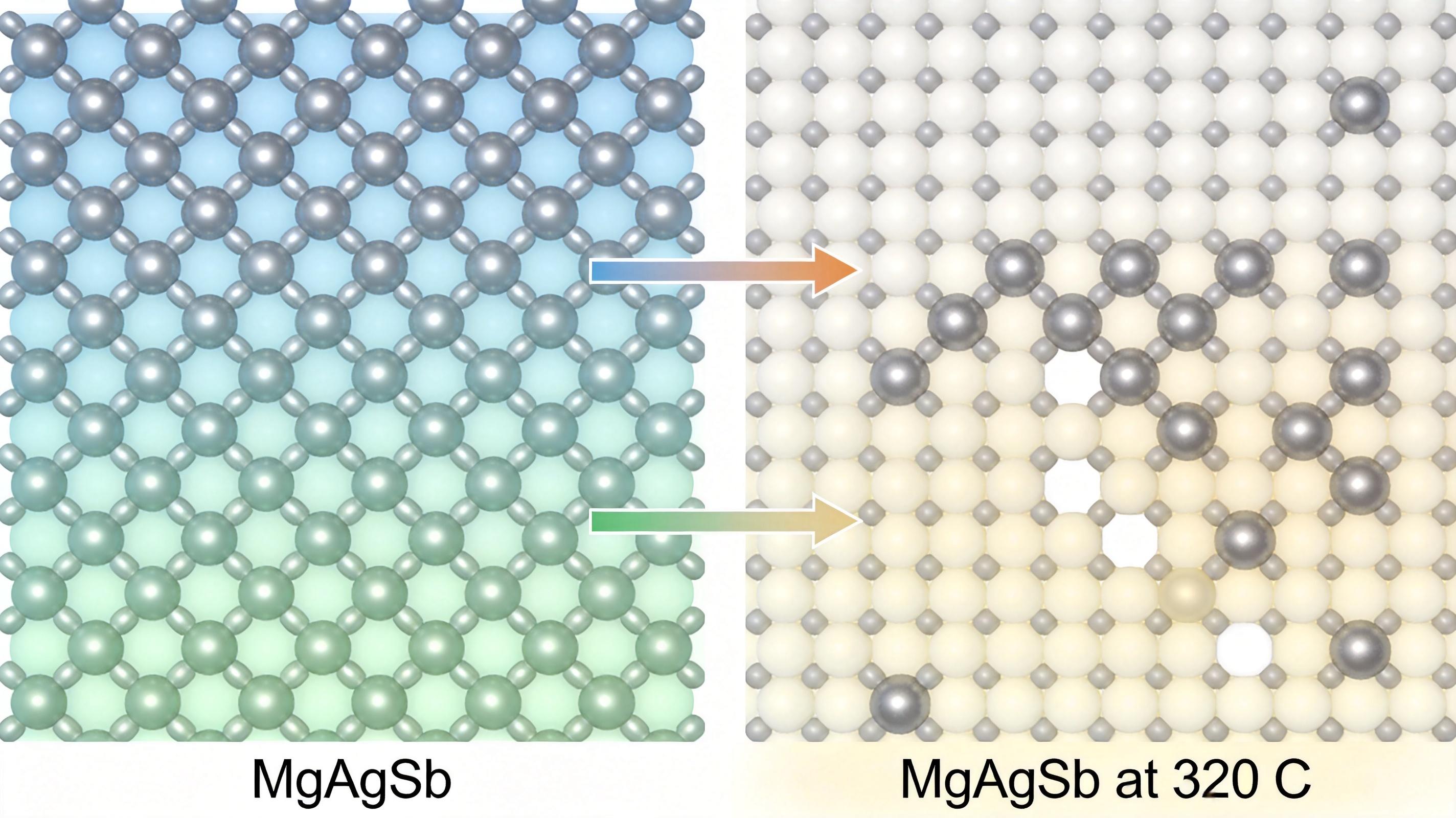

中科院物理所的团队换了个思路：既然加外来元素不行，那就从材料本身的特性下手。他们发现，α-MgAgSb在593K（也就是320℃）的时候会发生相变，从低温的α相变成中温的β相——而这两个相里，银空位的「生存难度」天差地别。

你可以把这个过程想象成：平时体育场的座位固定死了，只能坐那么多人，但到了特定的「活动日」（相变温度），场地规则变了，能临时加出好多座位。这时候你如果立刻把时间「冻结」（快速淬火到室温），这些临时座位就会被保留下来，不会消失。

具体的操作步骤很清晰：

1. 把材料加热到593K，让它变成β相，这时候银空位的形成能大幅降低，空位数量暴增；
2. 快速把材料冷却到室温，让它变回α相，这时候高温下形成的大量空位就被「冻结」在低温相里；
3. 这些额外的空位直接提升了载流子浓度，从原来的4.5×10¹⁹ cm⁻³涨到了1.3×10²⁰ cm⁻³——相当于体育场的座位一下子多了两倍。

更关键的是，这个过程完全不用加任何外来杂质，靠的是材料本身的相变特性，完美避开了传统掺杂的所有问题。

性能提了35%，但还有问题要解决

这次突破的效果很直接：载流子浓度提上来后，材料的室温功率因子从20 μW cm⁻¹ K⁻²涨到了30 μW cm⁻¹ K⁻²，足足提升了35%，创下了α-MgAgSb材料的历史纪录。用这个材料做的单臂热电器件，在285K的温差下，转换效率达到了10.7%，最大功率密度有71.1 mW cm⁻²——这个水平已经接近传统碲化铋材料的性能了，而成本却低了一大截。

但也得承认，这个技术还有没解决的问题：比如相变过程的参数控制要求很高，退火温度差个几度，淬火速度慢个几秒，可能就出不来理想的空位浓度。而且目前的实验都是在实验室小样品上做的，要放大到工业生产的规模，还得解决批量退火、淬火的均匀性问题。

更值得关注的是，这个「相变自掺杂」的思路，不止能用到镁基材料上——那些同样因为化学键弱、杂质固溶度低而没法用传统方法调控的半导体材料，都可能用这个思路来突破瓶颈。

我们总说「新材料要性能好、成本低、环保」，但这三个要求往往是矛盾的：性能好的材料要么稀有，要么有毒；便宜的材料又性能拉胯。这次镁基热电材料的突破，第一次在这三个要求里找到了一个平衡点——不用稀有的碲，不用有毒的铅，靠材料本身的特性就把性能提了上来。

「与其强行改变材料，不如利用材料本身的特性」——这可能是这次研究最有价值的启示。当我们盯着一个难题死磕的时候，不妨退一步看看：材料本身早就藏着答案，只是我们之前没找到打开它的钥匙。

未来的热电材料，说不定会像这次的镁基样品一样，不靠昂贵的杂质，只靠对自身特性的精准利用，就能走进我们的生活：比如给手机做个热电后盖，一边散热一边充电；给工厂的烟囱装个热电模块，把废热直接变成电。
