能扛1亿次X光的闪存，给太空装了个保险箱

想象一下：你的手机在接受10次X光安检后，相册里的照片全变成了乱码——这不是科幻，是传统存储芯片在辐射面前的真实处境。但现在，佐治亚理工的科学家们造出了一款闪存，能硬扛1亿次X光照射，相当于把普通闪存的抗辐射能力拉到了30倍以上。它甚至能在100万拉德的极端辐射环境下稳定工作，这个剂量足以覆盖从地球同步轨道到木星深空的所有探测场景。这不是简单的性能升级，而是给存储芯片换了一套‘抗揍’的底层逻辑。

从‘存电荷’到‘存方向’，换个思路抗辐射

传统NAND闪存的工作逻辑，像把数据存在一个漏风的钱箱里——用电荷代表0和1，辐射带来的高能粒子会把钱箱凿出无数小孔，电荷漏光，数据就没了。而这款新型闪存，用的是铁电材料的极化特性：就像给每个存储单元装了个能稳定指向左或右的小磁针，不管外面怎么晃，只要没足够强的电场，磁针方向绝不会变。

这里的关键是掺杂锆的氧化铪（HZO）材料，它是第一个能在纳米尺度下保持铁电性的硅兼容材料。你可以把它想象成一堆整齐排列的小磁铁，每个磁铁的南北极方向就是数据的0和1。辐射带来的电荷扰动根本碰不到这些‘小磁铁’的方向，自然也就没法篡改数据。

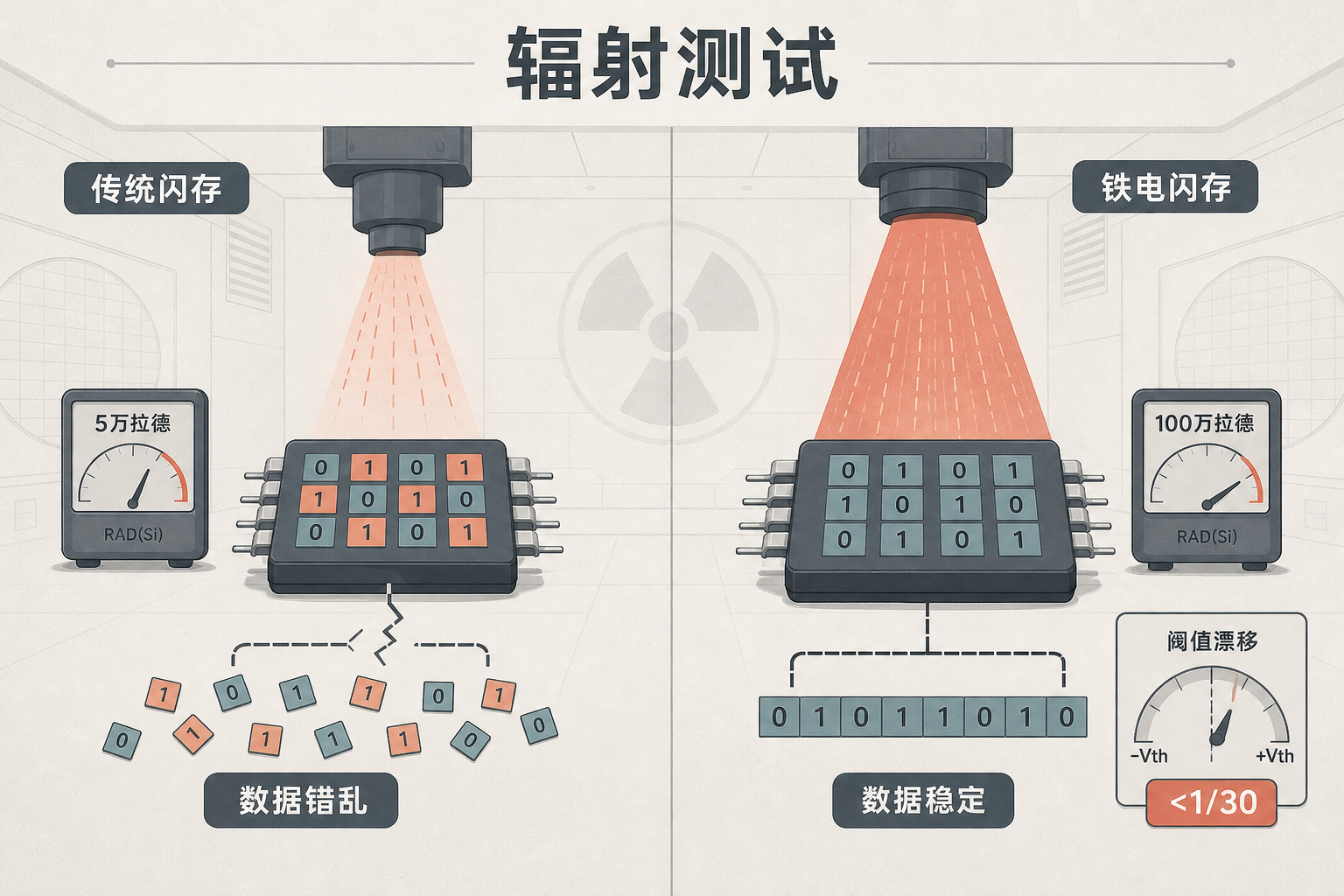

测试数据直白得惊人：传统闪存到5万拉德就开始数据错乱，这款铁电闪存扛到100万拉德，阈值电压漂移还不到前者的1/30。

不是实验室玩具，是能落地的解决方案

很多抗辐射存储技术都陷入了‘鱼和熊掌不可兼得’的困境：要么像FeRAM、MRAM那样抗辐射但容量只有兆字节级，要么像加固版传统闪存那样容量够但抗辐射能力仍跟不上深空需求。这款铁电闪存的突破在于，它既保持了和传统3D NAND相当的存储密度，又把抗辐射能力拉到了深空探测的标准线以上。

团队设计的层压结构是核心：8纳米HZO铁电层搭配3纳米氧化铝介电层，再叠一层8纳米HZO，既增强了极化稳定性，又兼容现有CMOS工艺——这意味着它不需要重建生产线，只要替换传统闪存的电荷陷阱层就能量产。

当然它也不是完美的：目前10^4次编程/擦除循环的耐久性，虽然比传统闪存好，但离工业级应用的10^6次还有差距；而且在100万拉德以上的极端辐射下，擦除状态还是会出现轻微的阈值漂移。但这些都是材料优化就能解决的问题，而非底层逻辑的硬伤。

不止太空，地球也需要‘抗揍’的存储

很多人会觉得，抗辐射存储和自己没关系，但其实它的应用场景离我们很近。核电站的监测系统需要能扛住辐射的存储芯片，避免数据丢失引发安全事故；高海拔的气象站、极地科考站的设备，也会因为宇宙射线强度更高，面临存储数据损坏的风险。

更重要的是，它给AI边缘计算带来了新可能。现在的边缘设备比如无人机、自动驾驶汽车，一旦遇到强电磁干扰（比如雷电、工业电磁辐射），存储的数据就可能出错，引发严重后果。铁电闪存的抗干扰特性，能给这些设备的‘大脑’装个更可靠的‘记忆体’。

目前全球抗辐射电子市场年复合增长率超过5%，但长期被BAE、霍尼韦尔等巨头占据。这款铁电闪存的出现，让低成本、高性能的抗辐射存储有了商业化的可能——说不定未来你的手机里，就会有一颗能扛住X光的闪存芯片。

当人类把探测器送向木星，把卫星布满低地轨道，我们对‘可靠’的定义正在被重新书写。过去我们靠给芯片加屏蔽层、做冗余设计来对抗辐射，现在我们直接从材料层面，给存储芯片换了一套‘不怕辐射’的底层逻辑。

材料的一小步，是人类探索边界的一大步。这款铁电闪存的意义，不止是造出了一个能扛1亿次X光的芯片，更是证明了：只要换个思路，我们就能突破那些看似无解的技术瓶颈。未来当我们回望这次突破，或许会发现，它不仅给太空装了个保险箱，也给人类的探索之路，铺了一块更稳的垫脚石。
