华为发布“韬定律”，半导体换道“时间竞赛”

5月25日早盘，A股半导体板块突然跳涨，次日又迎来剧烈震荡——港股开盘曾飙涨9%，最终收窄至3.86%，A股则从普涨转向全线下挫，唯有华虹公司尾盘逆势拉起3.55%。暴涨暴跌的背后，是前一天华为抛出的一颗“炸弹”：名为“韬（τ）定律”的半导体新规则。这个以希腊字母τ命名的定律，没有继续追逐“晶体管越小越好”的老路，而是把目光投向了芯片内部信号的奔跑速度。为什么一个技术理论能搅动千亿市值的板块？因为它可能是中国半导体摆脱“卡脖子”的新航道。

从“缩小尺寸”到“加快速度”的转向

你可以把传统芯片想象成一座平铺的城市，晶体管是写字楼，金属布线是城市道路——为了塞下更多写字楼，工程师不断把楼造小，道路也越修越窄，结果就是堵车越来越严重，信号在芯片里跑一趟的时间越来越长。这就是摩尔定律走到尽头的困境：当晶体管逼近原子级尺寸，缩小的成本指数级飙升，性能提升却越来越微乎其微。

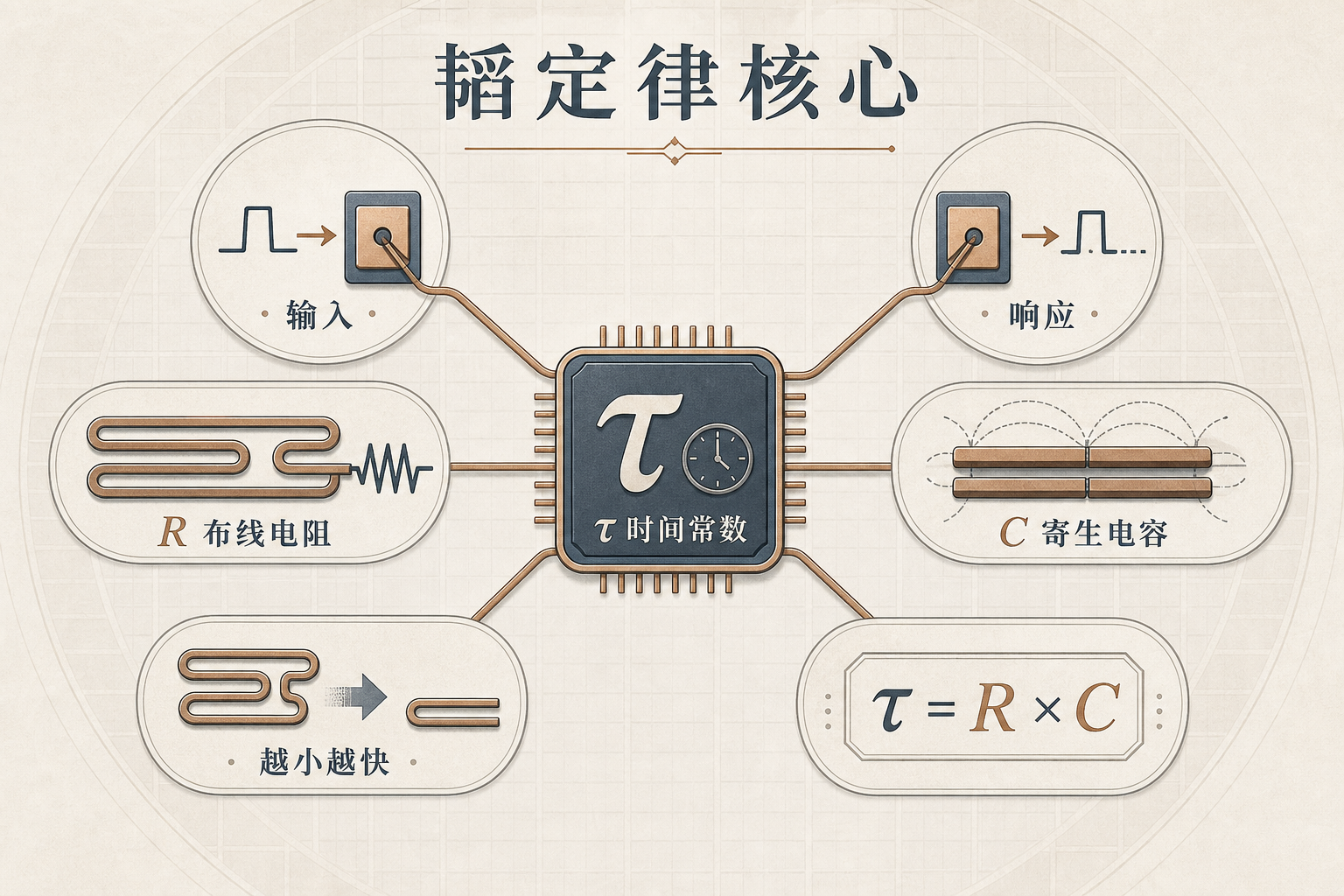

“韬定律”的核心，就是把优化目标从“城市密度”转向“交通效率”。它的核心指标是时间常数τ——这个物理量描述信号在芯片里从输入到响应的延迟时间，公式里τ=R×C，R是布线电阻，C是寄生电容，数值越小，信号跑得越快。

为了降低τ，华为提出了“逻辑折叠”技术：不再把所有电路平铺在一个平面，而是像把城市折叠成摩天大楼，把原本横向的长布线垂直堆叠起来。通过1.5微米间距的混合键合技术，信号可以直接在垂直层间跳跃，把原本毫米级的布线长度压缩到几十微米。在华为的测试中，这项技术让麒麟芯片的晶体管密度提升55%，能效提升41%，而这一切都不需要依赖最先进的EUV光刻机。

3D集成：绕开光刻机的突围战

“韬定律”能落地，离不开中国在3D集成与先进封装领域的积累。如果说传统芯片是“平面拼图”，3D集成就是“立体积木”——通过硅通孔（TSV）或混合键合，把不同功能的芯片垂直堆叠起来，用空间换性能。

这其中最关键的是混合键合技术：它跳过了传统封装的引线，直接让上下两层芯片的铜垫和介电层共价键合，实现亚10微米级的互连间距。这种技术的难度在于，两个芯片的表面平整度要达到纳米级，哪怕有一粒灰尘，都可能导致键合失败。长江存储的232层QLC NAND闪存就用了类似的Xtacking技术，把存储单元和控制电路分开堆叠，让位密度达到19.8 Gb/mm²，领先国际同行。

对中国半导体来说，3D集成是绕开EUV光刻机的关键。当我们无法在7nm以下的先进制程上快速突破时，通过先进封装把多个成熟制程的芯片堆叠起来，就能实现接近高端制程的性能。中芯国际已经在推进的Chiplet技术，就是把不同功能的小芯片封装在一起，相当于用“组合拳”打败“单打独斗”的高端芯片。

自主创新的现实：机遇与暗礁

“韬定律”被业内视为中国半导体从“跟随”到“引领”的标志，但这条路并非坦途。首先是技术落地的成本：混合键合的良率要求极高，目前仅在高端芯片上具备经济性，要普及到消费级产品，还需要解决成本和热管理的问题——垂直堆叠的芯片会让散热难度翻倍，就像把几十台电脑塞进一个箱子里。

其次是产业链的短板：虽然我们在封装和设计上取得突破，但EDA软件、高端封装材料等仍依赖进口。美国对EDA工具的出口管制，已经让国内部分设计企业的研发效率下降。此外，人才缺口依然巨大——半导体产业需要的是懂材料、工艺、设计的跨领域人才，而国内这类高端人才的储备，至少还需要十年以上的积累。

更重要的是，“韬定律”的核心是系统优化，这需要全产业链的协同。从设备厂商到芯片设计公司，从材料供应商到终端厂商，每个环节都要围绕“降低时间常数”的目标调整。这不是一家公司的战斗，而是整个产业生态的转型。

当市场为半导体板块的涨跌欢呼或焦虑时，“韬定律”的真正意义，在于它为中国半导体找到了一条不依赖他人的赛道。过去我们习惯了“别人做什么，我们跟着做什么”，现在我们开始思考“我们能做什么，来定义新的规则”。

“换道超车，而非弯道追赶”——这或许是“韬定律”留给整个产业最珍贵的启示。未来的半导体竞争，不再是比谁的晶体管更小，而是比谁的系统更高效。在这场新的竞赛里，中国已经站在了起跑线上，而终点，是一个不再被“卡脖子”的自主可控时代。
