室温下用电控磁，二维多铁材料突破应用门槛

想象一下：你的手机内存可以在断电后永久保存数据，写入能耗只有现在的千分之一，还能在普通房间温度下稳定工作几十年——这不是科幻，是中国科学院物理研究所陈岚团队刚刚在双层CrTe₂材料中实现的现实。他们让一种只有两层原子厚的材料，同时具备了铁电性（能像电池一样存电）和铁磁性（能像磁铁一样带磁），更关键的是，用电场就能直接控制它的磁性状态，而且这一切都能在室温、普通空气中完成。为什么这是个颠覆性的突破？我们得先从多铁材料的‘百年困境’说起。

从‘水火不容’到‘珠联璧合’：多铁材料的破局之路

多铁材料的核心是‘磁电耦合’——简单说就是电和磁能互相控制，这是制造低功耗存储器件的关键。但过去一百年里，科学家始终卡在一个死胡同里：铁电性需要材料里的原子排列不对称，而铁磁性又需要原子的电子自旋整齐排列，这两种特性在大多数材料里天生‘水火不容’。传统的三维多铁材料要么磁电耦合弱得可以忽略，要么只能在零下几十度的低温下工作，根本没法用在日常设备里。

二维材料的出现给了人们新希望——就像把一本书拆成一页一页，单层原子的材料更容易被外场调控。但之前发现的二维多铁材料要么一碰到空气就失效，要么磁转变温度低于室温，始终迈不过实用化的门槛。陈岚团队的突破就在于，他们没有在‘让一种材料天生具备两种特性’上死磕，而是换了个思路：让双层CrTe₂的两层分别变成铁磁和反铁磁状态，两层之间的电荷转移自然形成了电势差，打破了对称性，凭空造出了铁电性。

你可以把这两层原子想象成两个相邻的房间，一个房间里电子多，一个房间里电子少，中间的电势差就像一道无形的墙，让整个材料有了稳定的‘电极性’。而这道墙的方向，居然能通过外加电场翻转——更神奇的是，翻转电极性的同时，两层的磁状态也跟着变了。

电写磁读：室温下的魔法操作

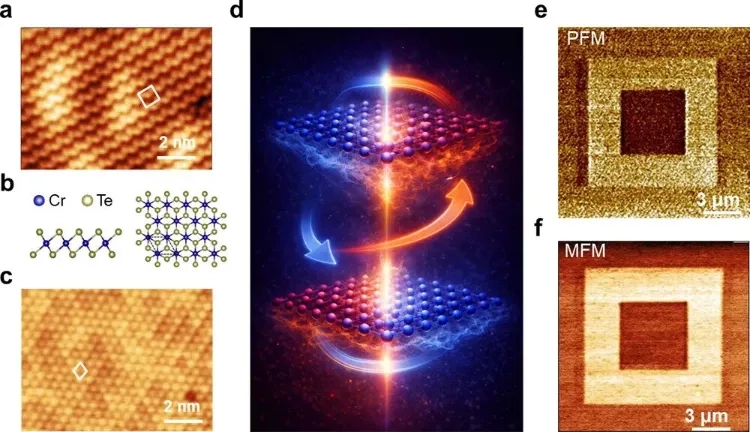

团队用分子束外延技术在超高真空里‘种’出了高质量的双层CrTe₂薄膜——就像用原子级的‘镊子’把铬和碲原子一层一层摆好。然后他们用三种显微镜‘看’透了这个材料：扫描隧道显微镜看清了原子排列，压电响应力显微镜证实了铁电性，磁力显微镜直接看到了磁状态的变化。

最关键的实验来了：他们在材料上加了一个微弱的电场，原本的铁电极性瞬间翻转，同时磁力显微镜的图像显示，材料的磁状态也从铁磁变成了反铁磁。更重要的是，撤掉电场后，这个状态居然能稳定保持——这就是‘电写磁读’：用电场‘写’入信息，用磁场‘读’出信息，而且整个过程不需要持续供电，能耗低到可以忽略不计。

和传统的磁存储相比，这个技术的优势简直是降维打击：传统硬盘需要用强磁场写入，不仅能耗高，还容易被外界磁场干扰；而这种二维多铁材料用电场就能控制，能耗只有传统技术的万分之一，而且完全不怕外界磁场。更难得的是，这个材料在普通空气里放一个月，性能几乎没变化——之前的二维多铁材料大多一碰空气就氧化失效，这意味着它终于具备了实用的可能。

不过，这项技术也不是完美的：目前只能制备毫米级的薄膜，离工业应用需要的大面积晶圆还有距离；而且磁电耦合的强度虽然比传统材料强，但离理想状态还有提升空间。

从实验室到手机：还要走三步

要把这个材料真正用到我们的手机和电脑里，还需要跨过三道坎。第一步是大规模制备：现在用分子束外延技术只能做小面积的样品，成本极高，必须开发出像化学气相沉积这样的低成本、大面积制备技术。第二步是器件集成：要把这种二维材料和现有的CMOS工艺结合，需要解决界面接触、封装等一系列工程问题。第三步是性能优化：目前的磁电耦合强度还不够高，需要通过掺杂、应变等方法进一步提升，同时降低电场翻转的电压。

但这些都不是不可逾越的障碍。陈岚团队已经在二维铁电材料领域深耕多年，从铋烯的单质铁电性到GaSe的滑移铁电性，他们已经积累了丰富的材料制备和调控经验。而且这个‘层间电荷转移’的机制，还可以推广到其他层状材料里——就像找到了一把万能钥匙，能打开更多二维多铁材料的大门。

更重要的是，这个突破不仅仅是材料本身，更是一种全新的设计思路：与其在单一材料里强求两种特性，不如通过层间的相互作用‘创造’出多铁性。这为未来的材料设计提供了一个全新的方向，可能会催生出更多室温稳定、性能优异的多铁材料。

当我们拿着手机刷视频、存照片的时候，很少会想到背后存储技术的瓶颈：传统的闪存芯片写入次数有限，硬盘不仅能耗高还怕震动。而二维多铁材料的出现，就像给存储技术装上了一个全新的引擎——它能让我们的设备更省电、更耐用、更稳定。

电写磁读，室温可控，这不仅仅是一项科学突破，更是通往低功耗信息时代的一块铺路石。从原子层的微小变化，到改变整个信息世界的可能，这正是基础科学最动人的地方：你永远不知道，实验室里摆弄的那几片原子薄膜，会在未来的某一天，悄悄改变我们每个人的生活。
