有瑕疵的芯片没被扔，反而成了平价电脑的核心

你可能没想到，手里那台流畅运行的平价电脑，核心芯片或许带着天生的“小瑕疵”——比如少了一个GPU核心。2026年推出的一款入门级笔记本，就用上了原本为高端手机设计的芯片，只是其中有一个GPU核心因制造缺陷被禁用。这不是偷工减料，而是半导体行业藏了几十年的“不浪费秘密”：分级筛选（binning）。它把看似要报废的芯片重新定义价值，让每一片硅晶圆的潜力都被榨干。这背后，是芯片制造里“不完美才是常态”的残酷现实，也是一套把浪费降到极致的精密逻辑。

从果园到晶圆厂：分级筛选的底层逻辑

你可以把芯片制造想象成种苹果：一整片果园里，总有果子长得不够周正，或是碰掉了一块皮，但这不影响它的甜度和口感。果农不会把这些果子扔掉，而是分级装筐——最好的进精品礼盒，次一等的进超市果切摊，带点小瑕疵的做成苹果酱，连烂果都能拿去当肥料。

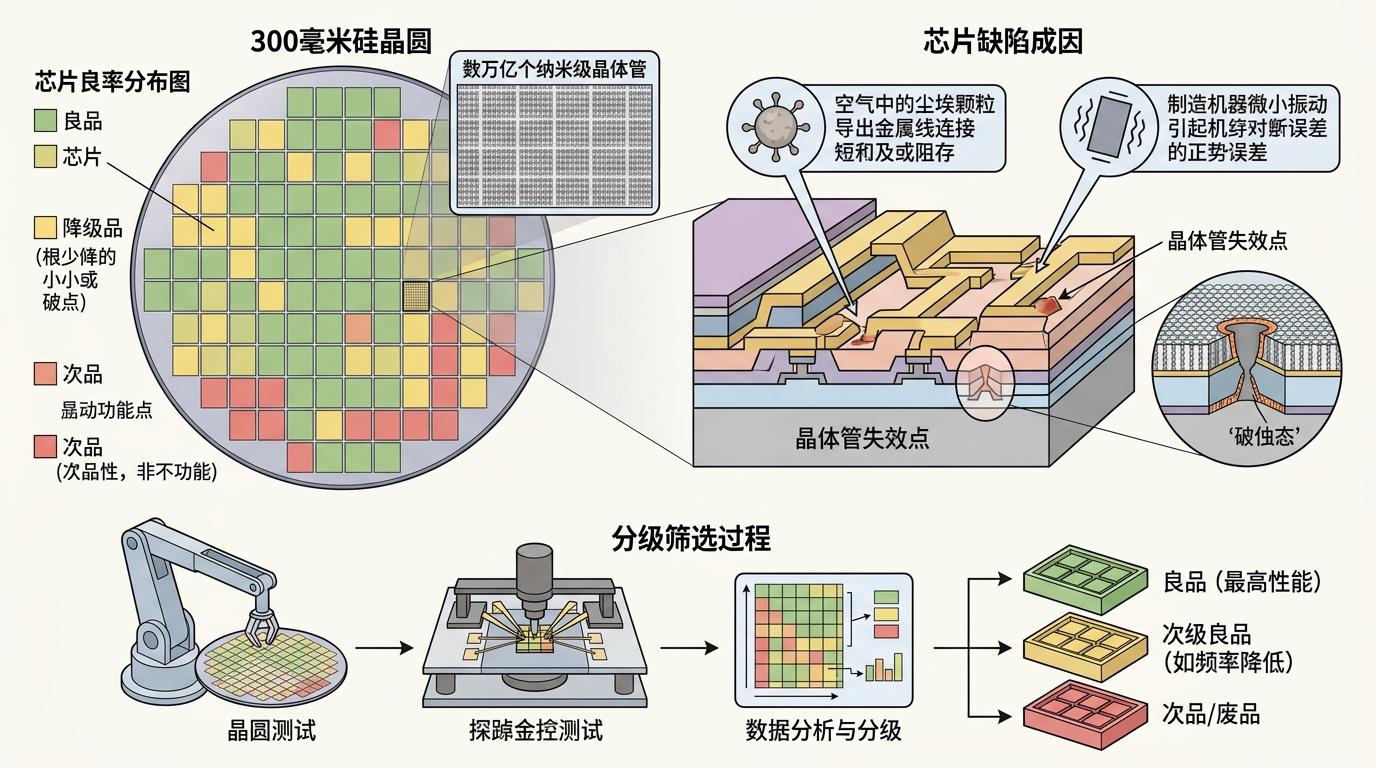

芯片的分级筛选就是这套逻辑的工业版。一片300毫米的硅晶圆上，密密麻麻排列着几百颗芯片，每颗都有数万亿个纳米级晶体管。制造过程要经过上千道工序，哪怕是空气中一粒尘埃、机器的一次微小振动，都可能让某个晶体管失效。哪怕行业顶尖的工厂，良率也很难达到100%，总有10%甚至更多的芯片带着“小毛病”。

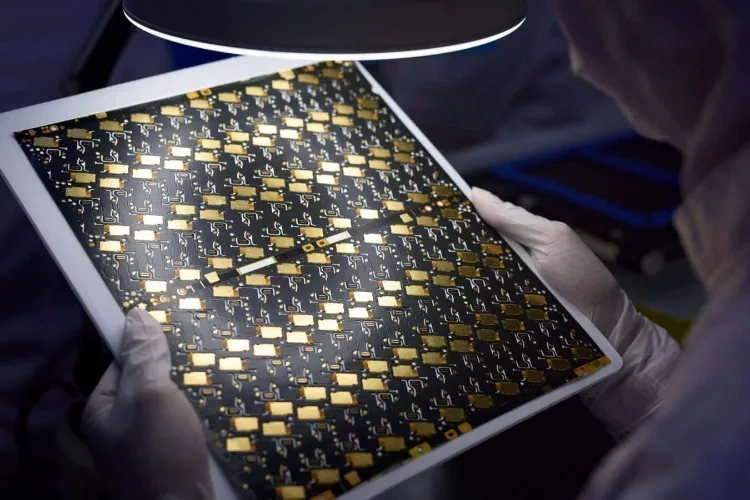

但这些“小毛病”往往不是致命的：可能是某个GPU核心无法正常工作，可能是最高运行频率没达到设计标准，也可能是功耗略高。分级筛选就是用精密的自动测试设备给每颗芯片“体检”，把它们分成不同等级：

• 顶级芯片性能完全达标，进入高端产品线；
• 有局部缺陷但不影响核心功能的，就禁用故障单元，降级为中低端产品；
• 只有那些完全无法修复的“废片”，才会被真正废弃。

不是妥协，是精准的价值匹配

很多人会担心：降级的芯片会不会用起来卡顿？其实，厂商在分级时早已把芯片的性能和目标用户的需求精准匹配。比如那颗少了一个GPU核心的芯片，放在需要处理复杂3D游戏的高端手机里确实不够格，但放在只需要处理文档、浏览网页的入门级笔记本上，性能完全够用——甚至过剩。

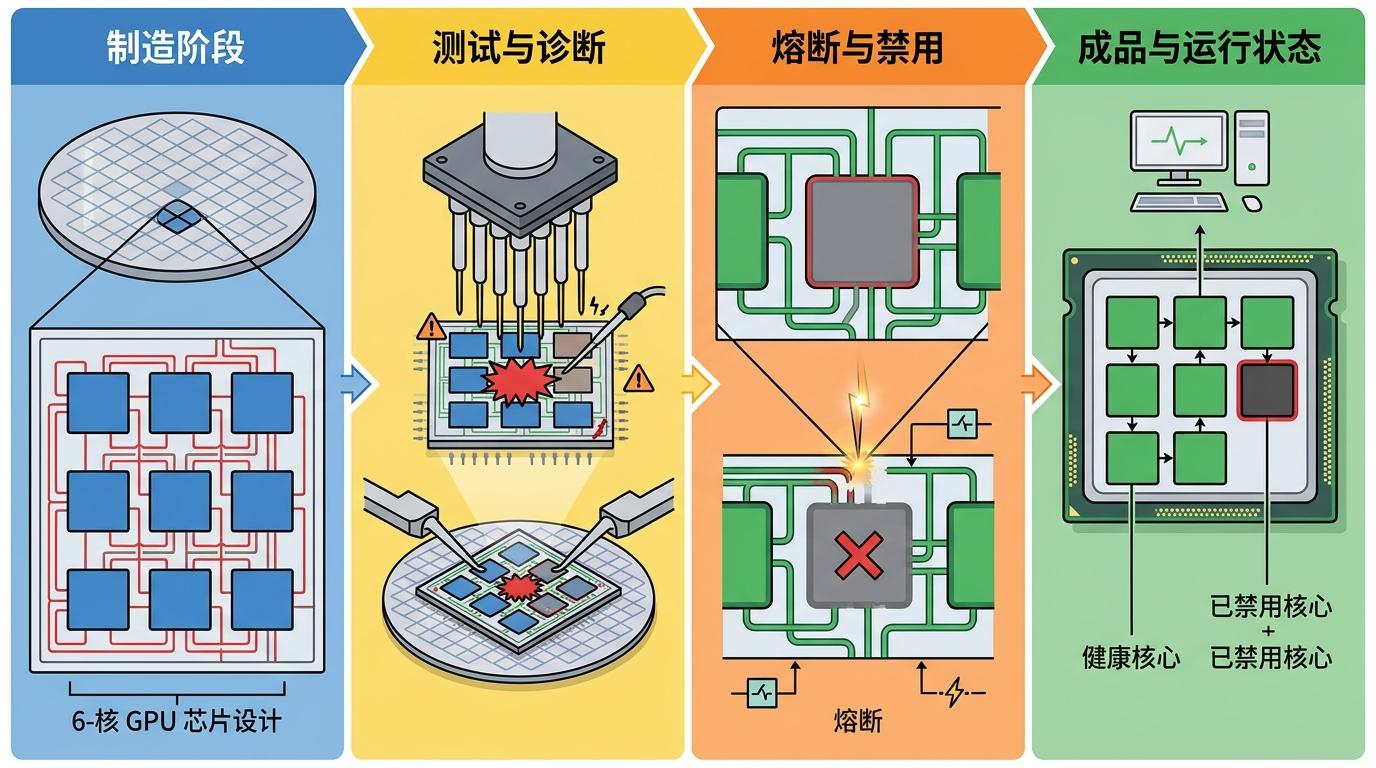

这背后还有一套更精细的技术操作：现代芯片设计时就预留了“冗余”。比如一个6核GPU的芯片，原本就考虑到了制造缺陷的可能性，设计了可以单独禁用故障核心的电路。测试时一旦发现某个核心失效，就通过熔断电路的方式把它“关掉”，剩下的5个核心依然能稳定运行，系统层面甚至不会让用户察觉到差异。

这种做法带来的收益是双向的：对厂商来说，原本要报废的芯片变成了能创造利润的产品，良率从表面的90%提升到了几乎100%的有效利用率；对消费者来说，能用更低的价格买到性能足够的产品，不用为自己不需要的高端性能买单。

当然，分级筛选也不是没有挑战。随着芯片越来越复杂，测试设备的成本越来越高，一台先进的自动测试设备价格能达到上千万美元。而且测试产生的海量数据，需要用AI算法来快速分析分类——这也是为什么现在的分级筛选越来越依赖大数据和机器学习。

从成本控制到绿色制造：隐藏的环保账

分级筛选的价值不止于经济效益，更是一笔环保账。制造一片晶圆的成本极高，要消耗数千升超纯水、上百公斤特种气体，以及数万千瓦时的电力。如果10%的芯片被直接废弃，就意味着这些资源都被白白浪费了。

通过分级筛选，这些原本要变成电子垃圾的芯片重新进入市场，相当于每生产100片晶圆，就多产出了10片的有效芯片。按全球每年生产上亿片晶圆计算，这能减少的资源浪费和碳排放是惊人的。

现在，这套逻辑还在向更上游延伸。一些厂商开始在晶圆制造的早期就进行初步筛选，把有明显缺陷的芯片标记出来，避免后续的封装、测试成本浪费。还有的厂商在芯片设计阶段就和分级筛选结合，比如设计可以动态调整性能的电路，让一些原本只能进入低端市场的芯片，通过降低功耗的方式，进入对稳定性要求更高的工业或汽车市场。

不过，分级筛选也有它的边界。对于汽车、医疗等对可靠性要求极高的领域，哪怕是微小的缺陷都可能引发严重后果，这类芯片的分级标准会极其严格，几乎不允许任何性能妥协。

当我们谈论芯片技术时，总习惯于关注最先进的工艺、最强大的性能，却很少注意到这种“处理不完美”的技术。它没有酷炫的参数，也没有震撼的发布会，但它却是支撑整个半导体产业运转的基石。

每一颗被分级的芯片，都是对“完美主义”的温和反叛——接受制造中的不完美，用智慧把缺陷变成价值。这恰恰是工业制造最动人的地方：不是追求零缺陷的理想，而是在不完美的现实里，找到最合理的解决方案。

让每一颗芯片都物尽其用，这不仅是厂商的生意经，更是对每一份制造资源的尊重。
