中国团队造出比天然钻石更硬的六方金刚石

你有没有想过，最硬的天然矿物钻石，居然能被人类造出的“同胞兄弟”超越？2026年，中国科研团队在实验室里合成出了毫米级的高纯度六方金刚石——这种碳的同素异形体，维氏硬度达到114GPa，比天然立方钻石的110GPa还要高出一截。更耐氧化、更耐高温的特性，让它从理论里的“纸面材料”，变成了能摸到的超硬实体。为什么同样是碳原子构成，它能比钻石更硬？

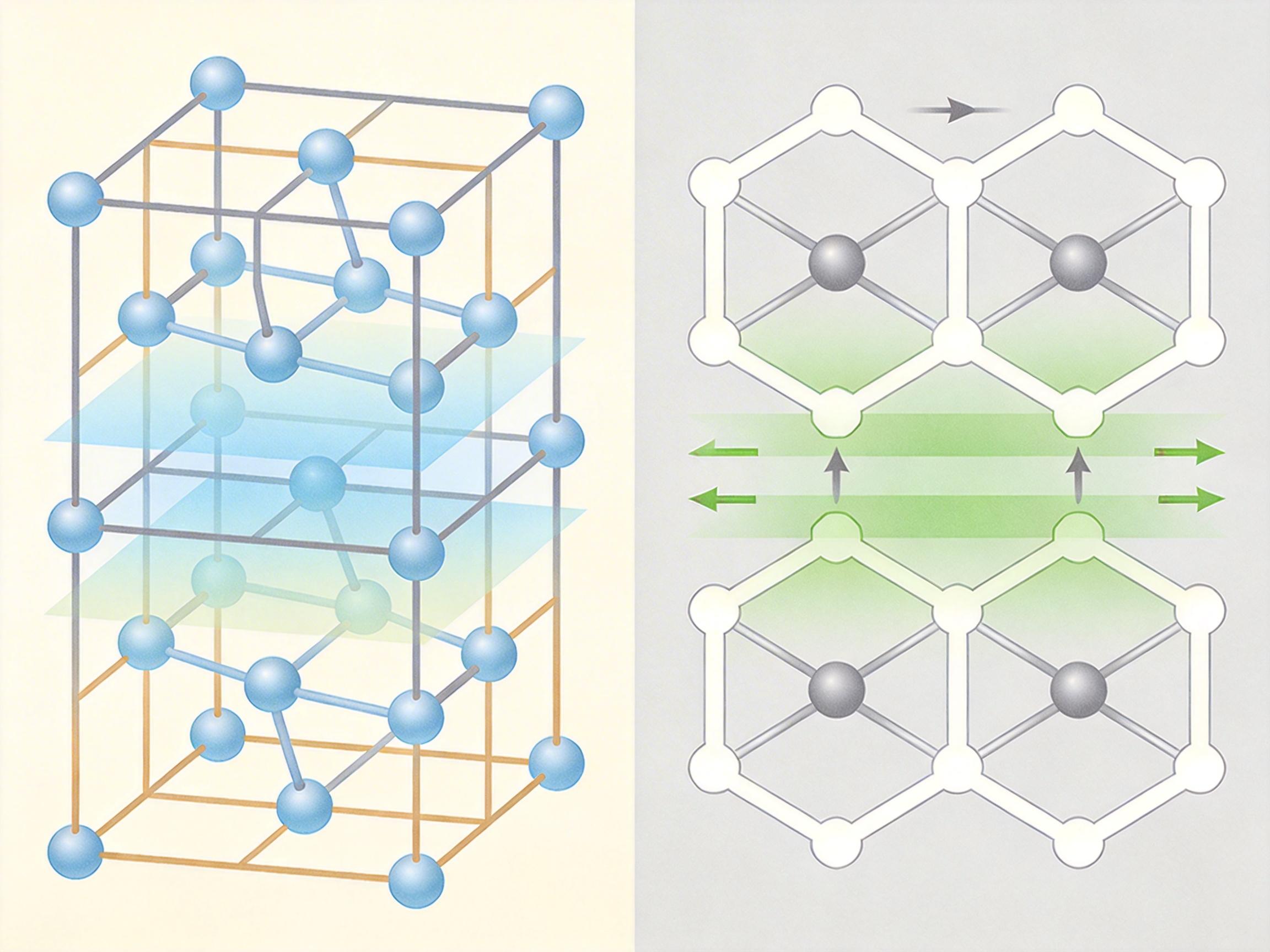

要理解这一点，得先钻进碳原子的堆叠方式里。天然钻石的碳原子是ABCABC的立方堆叠，像层层交错的积木；而六方金刚石采用ABAB的六方堆叠，相当于每两层就重复一次排列。这种看似微小的差异，让六方金刚石的层间碳碳键更短——从立方钻石的1.54Å缩短到1.50Å，键能更强，整个晶格的“骨架”也就更难被外力破坏。

合成这颗“超硬钻石”的过程，像在给碳原子“搭积木”。团队选用高纯度的有序石墨作为原料，把它放进20GPa（约20万倍大气压）的高压环境，再加热到1300-1900℃，持续挤压10小时。关键在于精准控制压缩方向，沿着石墨层的垂直方向施压，避免层间滑移形成立方钻石，而是让碳原子重新排列成ABAB的六方结构。同步辐射X射线衍射和高分辨透射电子显微镜最终确认，这是一颗几乎没有杂质的纯六方金刚石。

但这并不意味着六方金刚石能立刻取代天然钻石。目前它的合成条件极为苛刻，设备成本高昂，样品尺寸还停留在毫米级，离工业应用的大规模生产还有不小距离。而且它属于热力学亚稳相，稍有不慎就可能转变为更稳定的立方钻石，长期稳定性仍待验证。

更值得关注的是，六方金刚石的突破，打开的不只是超硬材料的新大门。它独特的晶格结构，可能带来更优异的量子缺陷特性——比如不同于立方钻石的氮空位色心，未来或许能成为量子计算和量子传感的新型材料。从陨石里的微量杂质，到实验室里的纯净样品，人类用了近60年，终于把这颗“钻石的兄弟”从宇宙的馈赠，变成了可控的科研成果。

比钻石更硬的，从来不是另一种石头，而是人类拆解原子、重构秩序的能力。
