宾大造出混合光粒子，全光计算再破瓶颈

想象一下：你的手机芯片每秒运算百亿次，却只耗一节纽扣电池的电；数据中心不用再靠冷却塔降温，全年电费能砍去九成——这不是科幻，是光子计算正在逼近的现实。就在不久前，美国宾夕法尼亚大学Bo Zhen教授团队，造出了一种能直接「思考」的混合光物质粒子，首次实现了不需要电子参与的全光信号切换。这意味着，我们离用光来做计算的时代，又近了关键一步。但光怎么能像电子一样完成逻辑运算？这种混合粒子到底是什么来头？

不是光也不是物质，是「跨界」的准粒子

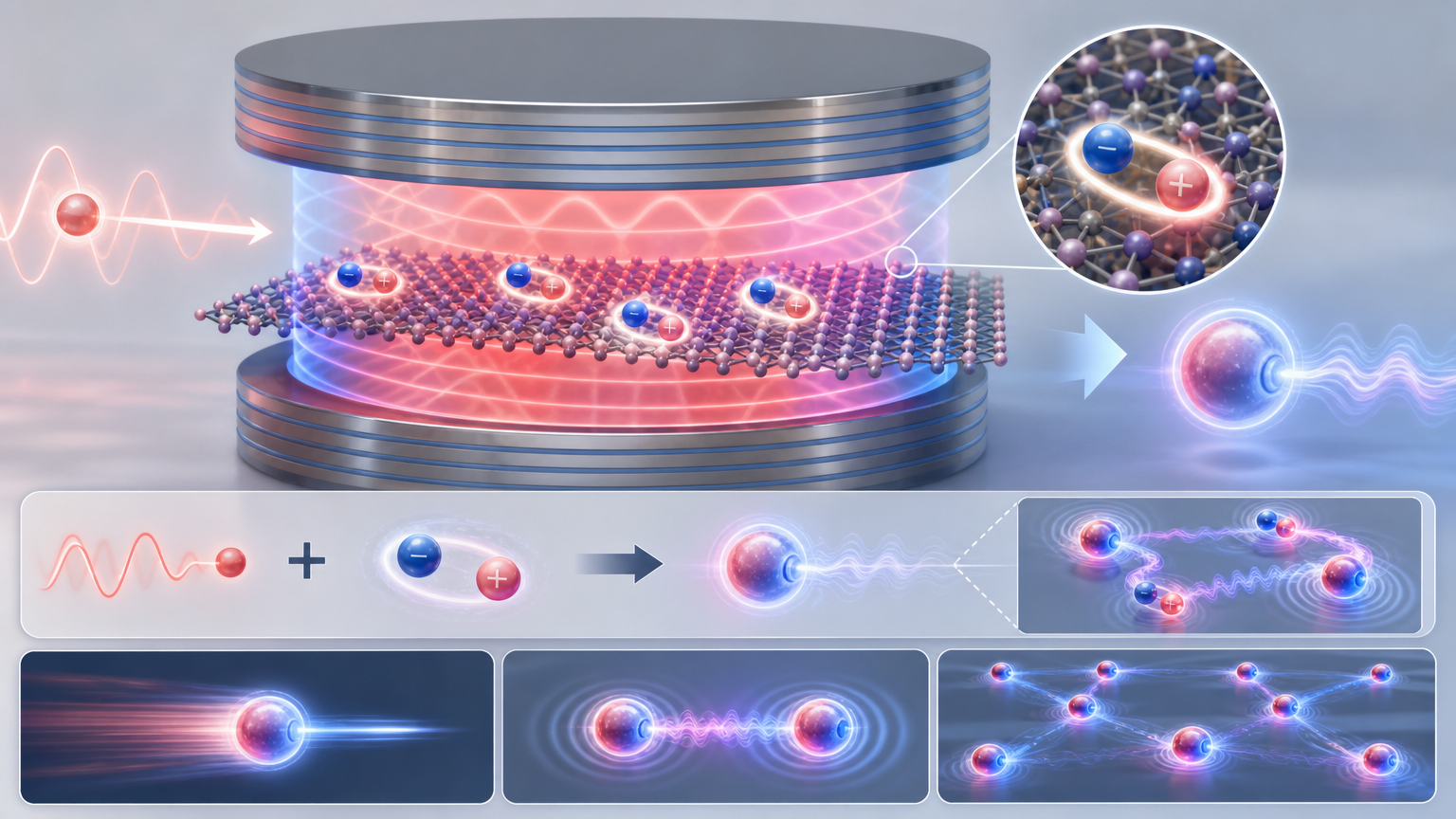

你可以把这种混合光物质粒子——激子-极化子，理解成光和半导体里的「电子空穴对」（激子）缔结的「量子伙伴」。当光子被关进精心设计的纳米级光子微腔，就会和激子反复「撞脸」，最终融合成一种全新的准粒子：它继承了光子的「光速腿」，能以接近光的速度传播；同时又带着激子的「社交牛X症」，能和同类发生强烈的相互作用——这恰恰解决了光子计算最核心的难题：光本来是「独行侠」，光子之间几乎不打交道，根本没法完成计算需要的非线性操作。

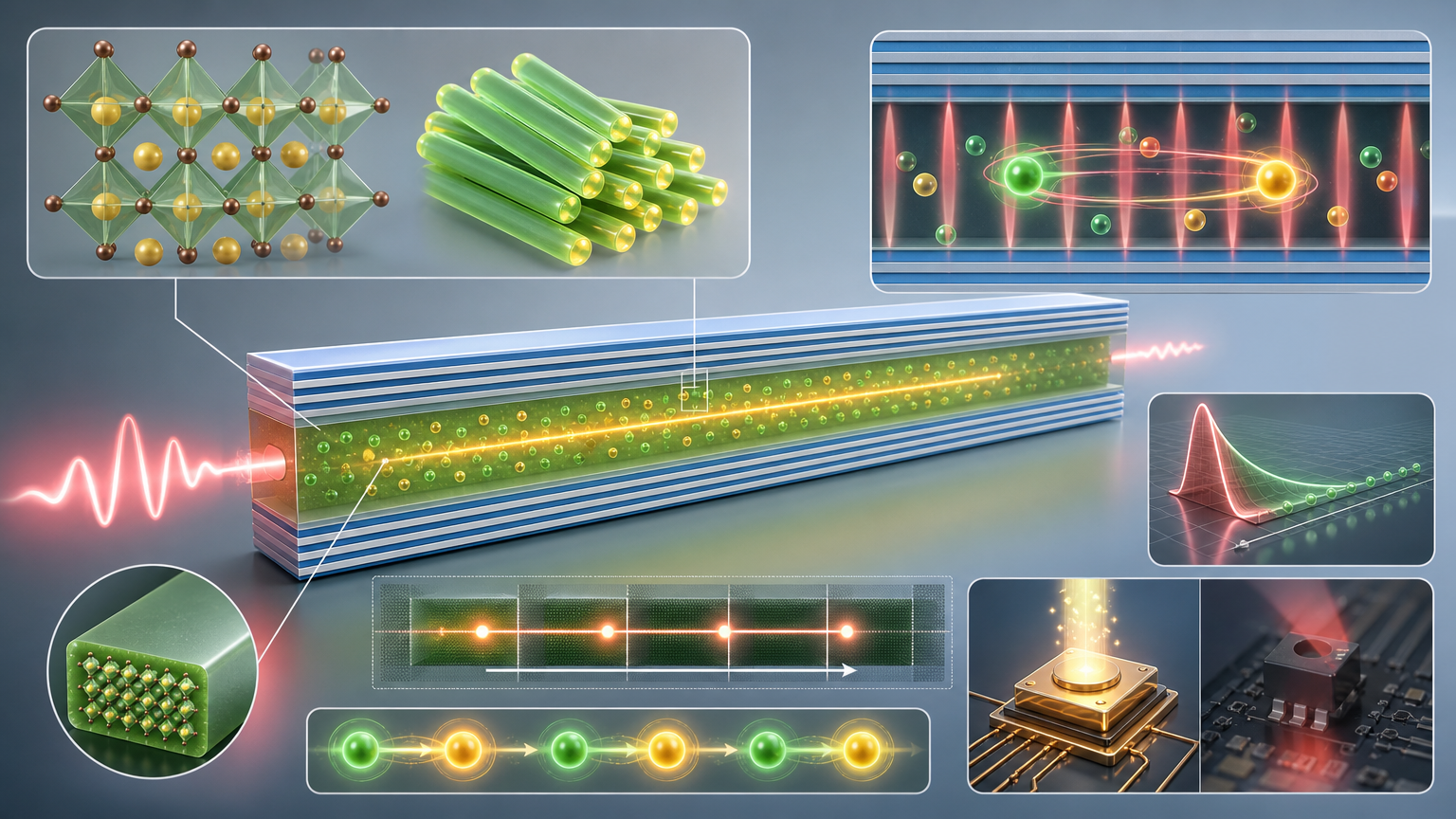

宾大团队用的是CsPbBr3钙钛矿微线，这种材料能在室温下稳定产生激子，再搭配分布式布拉格反射镜做成的微腔，让光子和激子牢牢绑定。实验里，这种混合粒子能以18.3μm/ps的速度传播24μm远，寿命达到1.3皮秒——足够完成一次计算操作。更关键的是，它的全光开关能耗只有4飞焦耳，是传统电子开关的百万分之一。

简单说，就是光终于能「自己管自己」了，不用再转换成电子信号绕一大圈。

从ENIAC到全光计算，78年的绕路与破局

1946年，同样是宾大的科学家造出了ENIAC——那个占满一整间实验室、每秒算5000次加法的庞然大物，开启了电子计算时代。78年后，电子芯片的物理极限已经触手可及：晶体管的尺寸快逼近原子级别，再小下去电子就会「乱跑」；而电子传输的能耗和延迟，成了AI算力突破的最大瓶颈——你现在用的GPU，90%的电都耗在了数据传输上，真正用来计算的只有10%。

光子计算本来是最完美的解决方案：光的速度是电子的1000倍，几乎没有热损耗，还能同时传输多路信号。但光的「社交冷漠症」让科学家卡了几十年——要让光完成「与或非」的逻辑运算，必须让光子之间发生相互作用，可在自然状态下，两个光子相遇就像陌生人擦肩而过，连个眼神交流都没有。

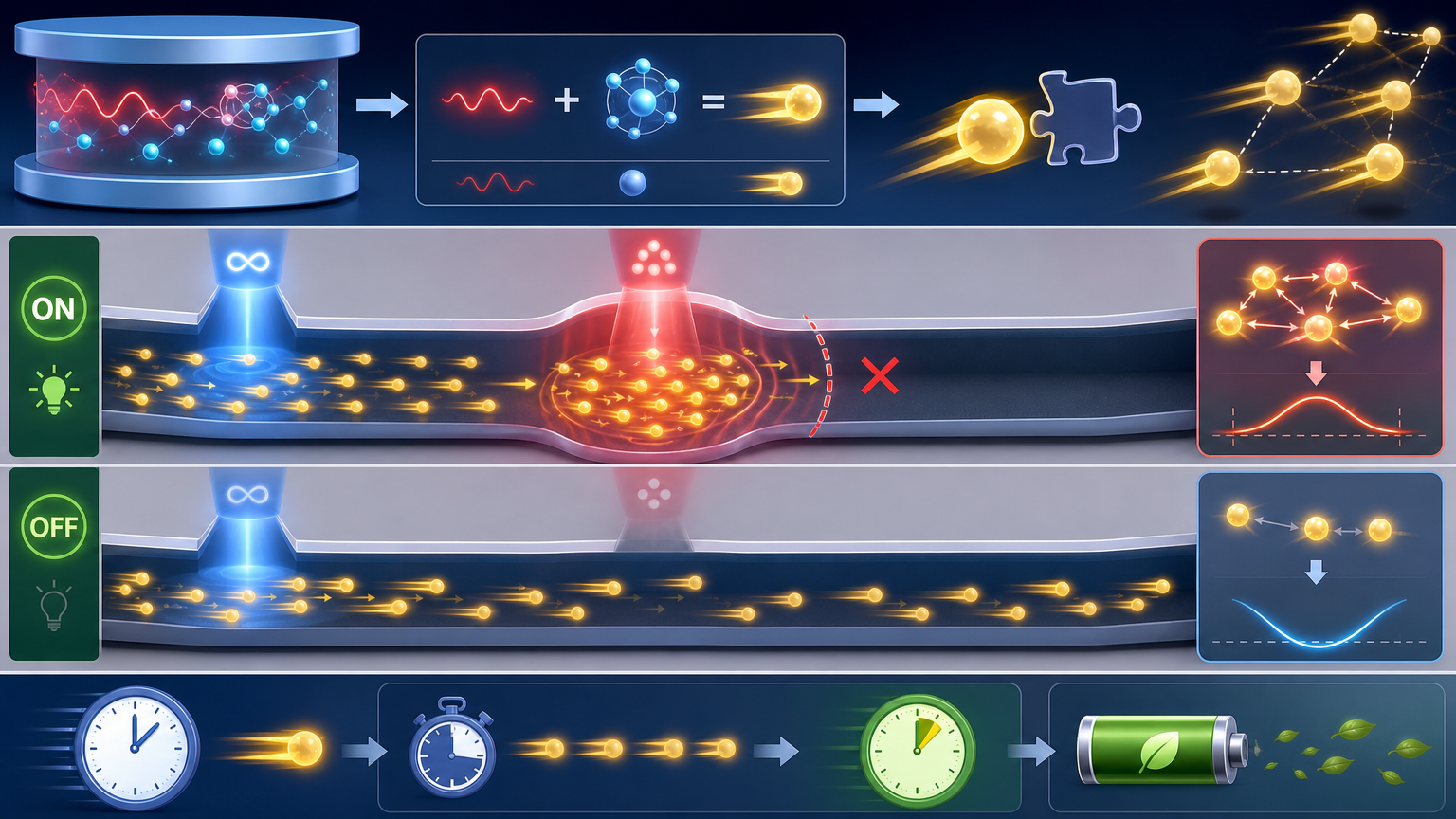

激子-极化子的出现，就是给光子「装了个社交插件」。当两束激光注入微腔，一束激发「赶路」的极化子流，另一束在局部制造大量极化子，后者之间的强相互作用会让能量「涨价」，形成一道无形的屏障，把赶路的极化子流拦下来——这就是全光开关的原理，整个过程没有电子参与，速度快到1.3皮秒就能完成一次切换，能耗低到可以忽略不计。

更值得关注的是，这不是实验室里的「玩具」。宾大团队用的自组装钙钛矿微线，成本低、易量产，已经能在室温下稳定工作——不像很多量子计算技术，得在接近绝对零度的环境里才能运行。

离你的手机还有多远？现实的骨感与未来的光亮

当然，现在就说全光计算要取代电子芯片，还为时尚早。目前的激子-极化子器件，传播距离只有24μm，要做成芯片，得把上百万个这样的器件集成在一起，难度不亚于在指甲盖上建一座城市。而且极化子的寿命只有1.3皮秒，虽然够完成一次开关，但要做复杂的逻辑运算，还得想办法延长它的「存活时间」。

但这不妨碍它成为AI硬件的「救星」。AI计算最核心的是矩阵乘法，正好是光子最擅长的并行运算——上海交大的LightGen光子AI芯片，已经能实现比NVIDIA A100快100倍的速度和能效；Lightmatter的光子处理器，用78瓦的功耗就能实现65.5万亿次运算，是传统GPU的几十倍。而激子-极化子的全光开关，能让这些光子芯片彻底摆脱电子的束缚，真正实现「用光算到底」。

从产业来看，光子计算的市场规模正以每年32.7%的速度增长，到2033年将达到148亿美元。Intel、IBM、NVIDIA这些巨头都在砸钱布局，而宾大的这次突破，相当于给全光计算的商业化打通了最关键的「最后一公里」。

当我们为手机芯片又快了0.1GHz欢呼时，其实已经在电子的牢笼里困了太久。宾大的科学家们没有在晶体管的尺寸上死磕，而是转身找到了光这个「老朋友」，用一种跨界的准粒子，为计算开辟了新的赛道。

「计算的未来，终究是光的天下。」这句话听起来像预言，但现在已经有了实实在在的注脚。也许用不了十年，你手里的手机、身边的数据中心，都会被这种混合光粒子驱动——那时我们回头看今天的电子芯片，会像现在看ENIAC一样，惊叹于曾经的局限，也感慨于人类突破边界的勇气。
