AI服务器逼疯电路板：从16层跳到60层还不够

当你刷着AI生成的短视频、用ChatGPT写方案时，可能不会想到，支撑这些算力的服务器，正在把一块不起眼的电路板逼到技术极限。2026年4月，PCB概念股集体冲高，宏昌电子股价创下历史新高——这不是资本的盲目炒作，而是AI服务器的算力爆炸，正推着PCB（印刷电路板）从传统16层的“普通公寓”，向60层以上的“超级摩天楼”狂奔。为什么一块电路板的层数，会成为AI产业的胜负手？这背后藏着算力竞赛最硬核的技术逻辑。

从“公寓”到“摩天楼”：HDI板的算力刚需

你可以把PCB想象成电子设备的“骨架”，所有芯片、电容都要焊在这张板上，线路就是“血管”，负责传输数据和电力。传统服务器的PCB是12-16层的“小高层”，靠普通通孔就能把线路连起来，但AI服务器的芯片密度，已经到了要在指甲盖大小的面积上塞下几万个引脚的程度。

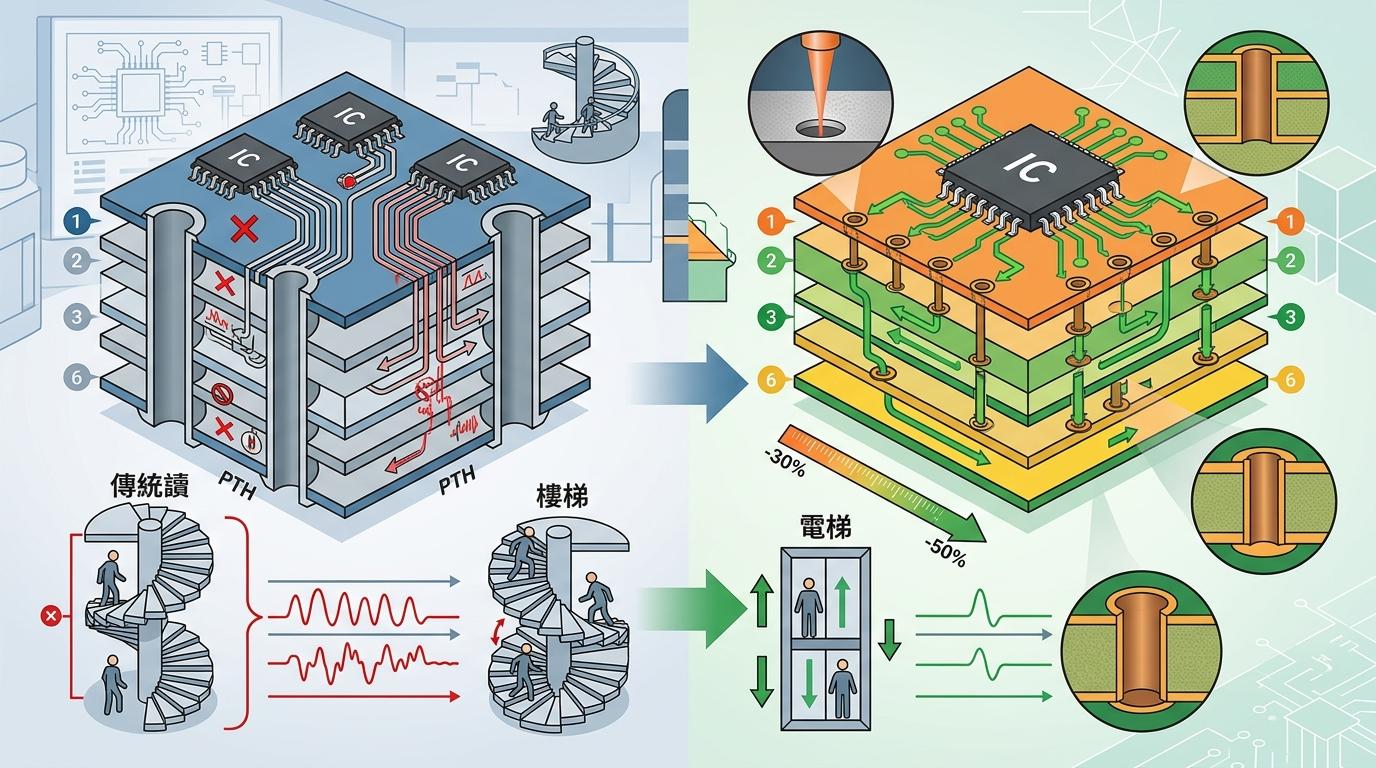

这时候，传统的通孔布线就像在摩天楼里只装楼梯——根本走不通。高阶HDI（高密度互连）技术应运而生：它用激光钻出直径只有50微米的微盲孔、埋孔，相当于给电路板装了“电梯”，能在层层之间直接走线，把信号路径缩短30%-50%，还能减少信号干扰。

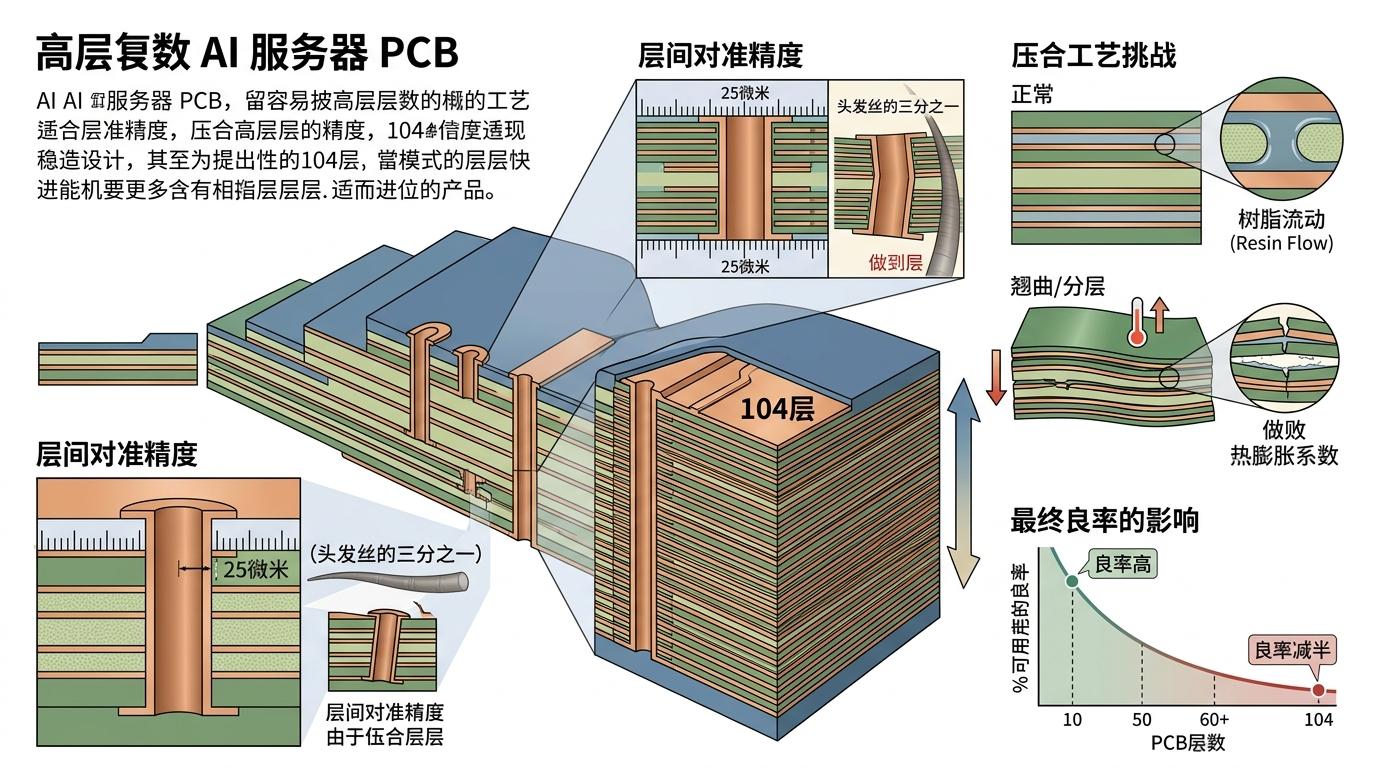

AI服务器的PCB层数已经冲到了24-60层，NVIDIA Rubin平台甚至拿出了104层的样板。但层数越多，制造难度呈指数级上升：每多一层，层间对准误差要控制在25微米以内，相当于头发丝的三分之一；多次压合时，树脂流动、热膨胀系数都要精准控制，稍有不慎就会出现翘曲、分层，良率直接减半。

从GPU到ASIC：PCB的价值跃迁

更值得关注的是，AI服务器正从通用GPU向定制ASIC芯片转型，这让PCB的价值实现了跳级。GPU是“通用型选手”，能处理各种AI任务，但定制ASIC芯片就像“专项运动员”，只针对训练或推理优化，能效比能比GPU高3-5倍。

但ASIC芯片对PCB的要求也苛刻得多：它的功率密度更高，单芯片功耗能到2300W，需要PCB用3oz以上的厚铜层来传输大电流，还要布下密密麻麻的热通孔散热；它的信号速率已经突破224Gbps，传统FR4材料的信号损耗太大，必须换成Df（介电损耗）低于0.003的超低损耗材料，比如松下Megtron系列、罗杰斯RO3003。

这直接推高了PCB的价值：传统服务器PCB单台价值只有几百元，AI服务器GPU板的PCB能卖到2000元以上，ASIC服务器的PCB价值更是同代GPU服务器的数倍。2025年全球AI服务器PCB市场规模增长了35%，到2035年预计会突破78亿美元，产业链的利润正在向掌握高阶HDI和高端材料技术的企业集中。

中国产能的优势与隐忧

中国已经占据了全球55%以上的PCB产能，深南电路、沪电股份等企业正在快速扩充高阶HDI产能，2025年深南电路的数据中心业务占比已经提升到25%，净利润同比增长了74%。但繁荣背后，也藏着隐忧：高端PCB的关键材料，比如超低粗糙度HVLP4铜箔、低介电常数玻璃纤维布，大部分还依赖日本、台湾的供应商。

日本Nittobo公司的T-glass玻璃纤维布，是AI服务器PCB的核心材料之一，全球产能几乎被它垄断；台湾联茂科技的低损耗CCL（铜箔覆铜板），占据了高端市场的近20%份额。一旦供应链出现波动，国内PCB企业的产能扩张就会面临卡脖子风险。

更现实的挑战是，高阶HDI板的制造良率还在低位徘徊，部分企业的良率只有50%左右，而国际巨头能做到80%以上。这背后是设备、工艺和人才的差距——一台高端激光钻孔机要上千万元，培养一个能熟练操作的工程师需要3-5年时间。

当我们惊叹AI生成内容的神奇时，很少有人会注意到，支撑这些奇迹的，是一块块在工厂里被反复打磨的电路板。从16层到60层，从FR4到超低损耗材料，PCB的进化史，就是AI算力竞赛的缩影。

“算力的极限，藏在电路板的层叠里。”这句话或许不够浪漫，但却是当前AI产业最真实的写照。未来，随着AI模型参数突破万亿级，PCB还会向更高层数、更精密工艺演进，而谁能掌握这些技术，谁就能在AI时代的算力竞赛中，握住最硬核的筹码。
