二极管变“智能眼”：拍图降噪识别一步成

当你家里的摄像头正把高清视频传到云端时，它可能正在做三件浪费的事：费电搬数据、占空间存原始文件、还把隐私暴露在传输路上。现在中科大孙海定团队的新研究，把这三件事塞进了一个普通二极管里——这个只有指甲盖万分之一大小的元件，既能“看”光信号，又能“存”关键信息，还能直接“算”出结果。10×10的二极管阵列，把模糊图像的识别准确率从不到60%拉到了95%以上。更重要的是，它不用把原始数据搬来搬去。这到底是怎么做到的？

给二极管加个“电子储蓄池”

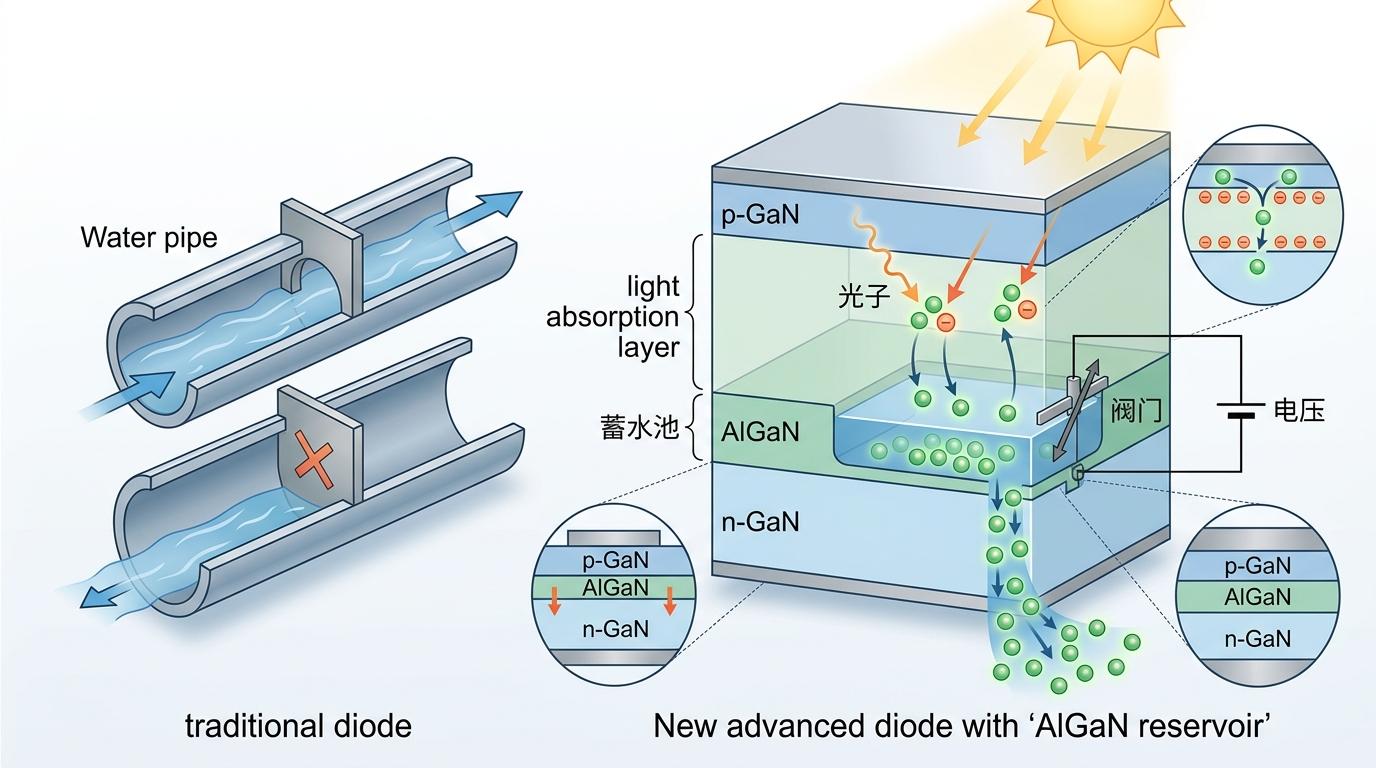

你可以把传统二极管想象成一根单向的水管：要么让电流通过，要么彻底堵住，功能单一得像个开关。孙海定团队的巧思，是在这根水管中间加了一个带阀门的蓄水池——他们在普通氮化镓二极管的p-GaN和n-GaN层之间，插入了一层宽禁带的n型AlGaN。这层AlGaN就是“电子储蓄池”，能把光照射产生的电子暂时存起来，需要时再通过电压阀门释放。

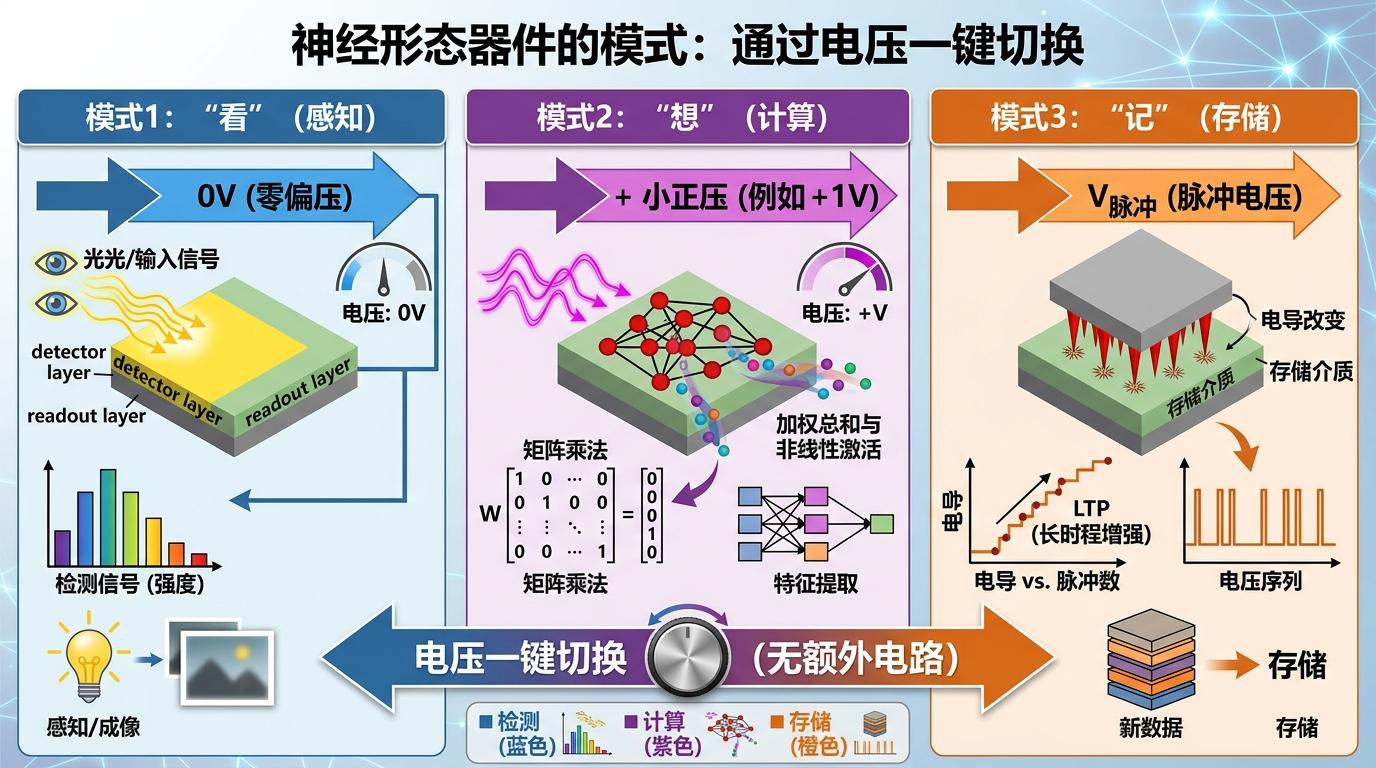

这个设计的妙处在于，它没有改变二极管经典的两端结构，却通过能带工程给电子加了“暂停键”。当没有电压时，它是个自供电的光电探测器，光一照就产生电流，像眼睛一样捕捉画面；加个小正向电压，储蓄池里的电子会慢慢释放，产生类似生物神经突触的“记忆效应”——光脉冲间隔越短，释放的电子越多，这正是处理时序信息的基础；用脉冲电压触发，它又能把电子牢牢锁在池子里，实现8个稳定的存储状态，像个微型硬盘。

直白点说：零偏压“看”，小正压“想”，脉冲压“记”，三种模式靠电压一键切换，不用额外加任何电路。

从“数据搬运工”到“本地思考者”

传统视觉系统的痛点，全在“搬运”两个字。摄像头拍的Raw图要传到处理器降噪，再传到计算芯片识别，数据在不同芯片间跑一遍，不仅耗电，还容易泄露隐私——想想你家摄像头的云端存储协议，原始视频可能正躺在某个服务器里。

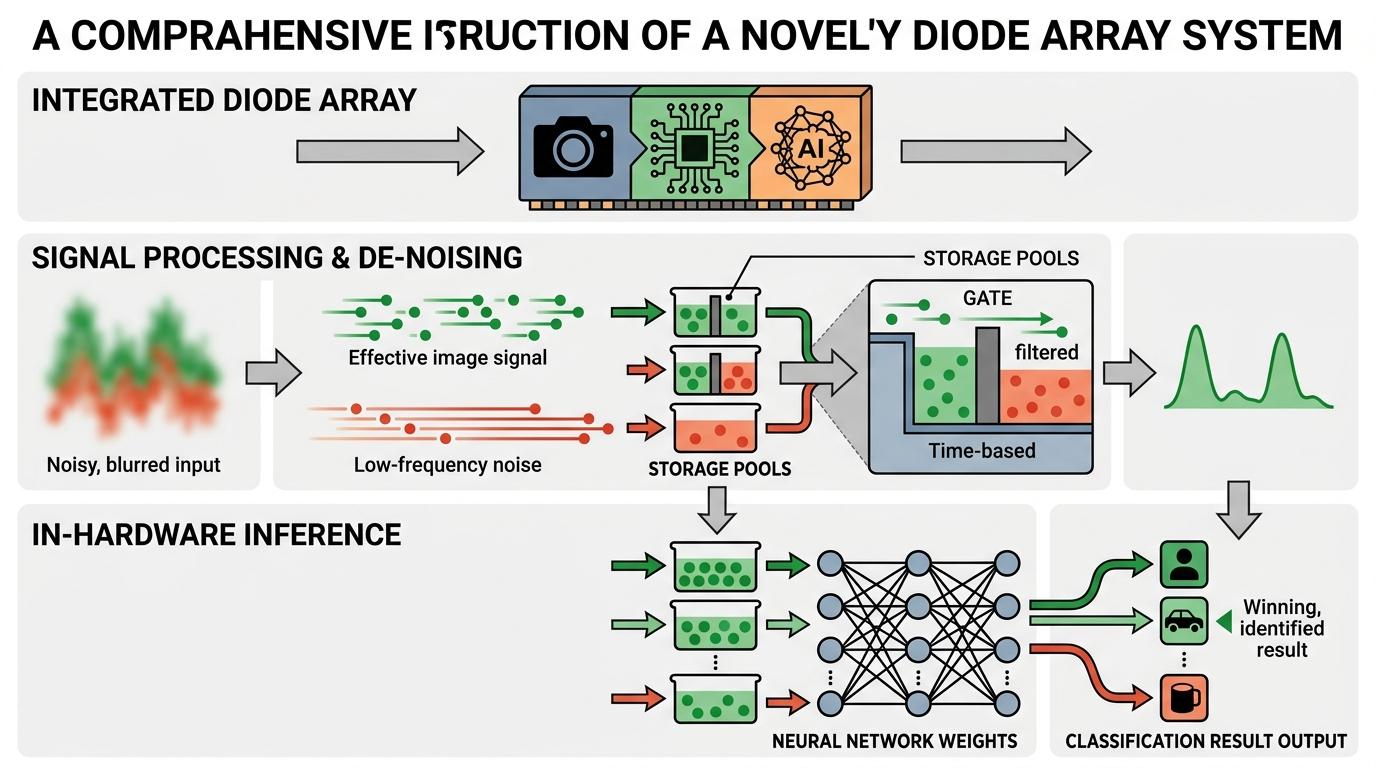

而这种新型二极管阵列，相当于把摄像头、降噪芯片和AI识别芯片揉成了一个整体。当模糊的带噪图像照过来，它会先把光信号转换成电子，低频噪声产生的电子会被储蓄池“过滤”掉——因为噪声的电子释放慢，而有效图像信号的电子释放快，硬件层面直接完成降噪，不用软件算法再算一遍。紧接着，储蓄池里的电子状态本身就相当于神经网络的“权重”，直接就能输出识别结果。

在FMNIST图像识别测试里，它把准确率从58%拉到了95%以上。更关键的是，它的工艺和现在主流的CMOS芯片完全兼容——也就是说，不用新建生产线，现有工厂就能批量造。但它也有自己的局限：目前10×10的阵列只是实验室原型，要做成百万级像素的摄像头，还得解决阵列里每个二极管性能完全一致的难题，毕竟只要有一个像素“掉链子”，整个画面的识别准确率都会受影响。

不是颠覆，是给老元件开新技能

很多人看到“三合一二极管”，会觉得这是要取代现有芯片。其实不是——它更像是给传统二极管开了个“智能外挂”。氮化镓本身就是快充头、5G基站里的成熟材料，孙海定团队之前就用它做过三端口光电二极管，这次只是把“储蓄池”的思路用到了极致。

这种“老树开新花”的创新，比从零造一个新材料更有产业化潜力。现在已经有企业找过来，想把它做成机器人的眼睛——机器人在工厂里跑，不需要把每帧画面都传到云端，本地就能识别零件、避开障碍，不仅延迟低，还能在没有网络的地方工作。对普通用户来说，以后家里的摄像头可能不用再上传原始视频，只传“有人经过”或“宠物在动”的识别结果，隐私安全能提升一大截。

当然，它离真正走进我们的生活还有距离：要把像素做到手机摄像头的级别，得把二极管的尺寸再缩小几十倍；存储的稳定性和寿命也得再提升，毕竟没人希望用两年就“失忆”。但至少它给我们指了一个方向：未来的智能设备，可能不用靠堆芯片，而是让每个小元件都学会“思考”。

我们总觉得“智能”是大芯片、复杂算法的事，却常常忘了，最基础的电子元件也能进化。孙海定团队的这个二极管，本质上是把“感知-存储-计算”这三件事，从“三个芯片的接力赛”变成了“一个元件的独角戏”。

让元件自带智能，比堆砌芯片更重要。 这句话可能是未来边缘计算的核心：当每个传感器都能在本地完成思考，我们不用再担心数据泄露，也不用为了算力浪费更多能源。说不定哪天你拿起手机，摄像头里的每个二极管都在悄悄帮你降噪、识别，而你根本感觉不到——这才是科技最该有的样子：默默做事，却改变一切。
