3D存储突破千层，刻蚀薄膜成胜负手

当你在手机里存下第100部高清电影时，可能没意识到：支撑这一切的存储芯片，正在经历一场从「平铺」到「摩天大楼」的革命。2026年4月，239家机构扎堆调研一家中国半导体设备企业，不是因为它造出了新芯片，而是它掌握的两项技术——能在硅片上刻出深宽比超80:1的纳米级孔洞，以及在这些孔洞内壁均匀镀上原子级薄膜——正在打破3D存储的层数天花板。这意味着未来你的手机可能用更小的体积，装下10倍于现在的内容。但这场革命的门槛，比想象中高得多。

刻出纳米摩天楼的「冰雕术」

你可以把3D存储芯片想象成一栋垂直堆叠的摩天大楼，每一层都是一个存储单元。要在指甲盖大小的硅片上盖出300层以上的「楼」，首先得在每层楼都凿出垂直贯通的「电梯井」——这就是高深宽比刻蚀。传统的刻蚀工艺就像用普通凿子挖井，挖得越深，井壁越容易歪，还会留下凹凸的波纹，到了300层以上，井壁可能直接坍塌。

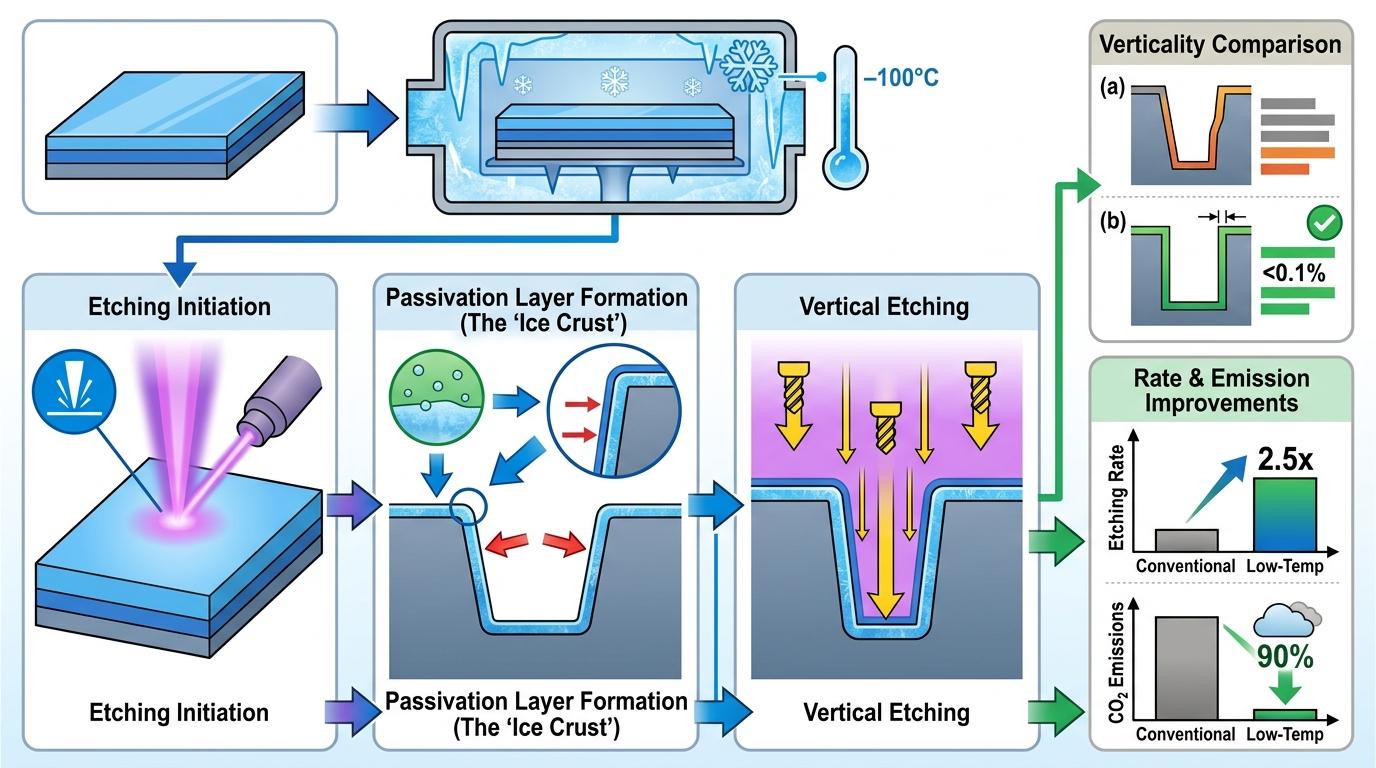

而现在的低温刻蚀技术，相当于把硅片放进零下100℃的「冰窖」里挖井。低温会让刻蚀产生的副产物在井壁上形成一层薄薄的「冰壳」，保护侧壁不被破坏，同时让等离子体离子像精准的钻头一样，只沿着垂直方向掘进。这种工艺能让井壁的垂直度偏差控制在0.1%以内，刻蚀速率是传统工艺的2.5倍，还能把碳排放降低90%。

不过这还不够。要让这栋「摩天楼」不塌，每一层的「楼板」和「墙体」必须严丝合缝。这就轮到薄膜工艺登场了。

给纳米孔洞「镀上原子膜」

如果说刻蚀是「凿井」，那薄膜沉积就是「给井壁铺瓷砖」。对于3D存储的高深宽比孔洞来说，这瓷砖得薄到原子级别，还得从井口到井底铺得一模一样厚——哪怕井的深度是宽度的80倍。

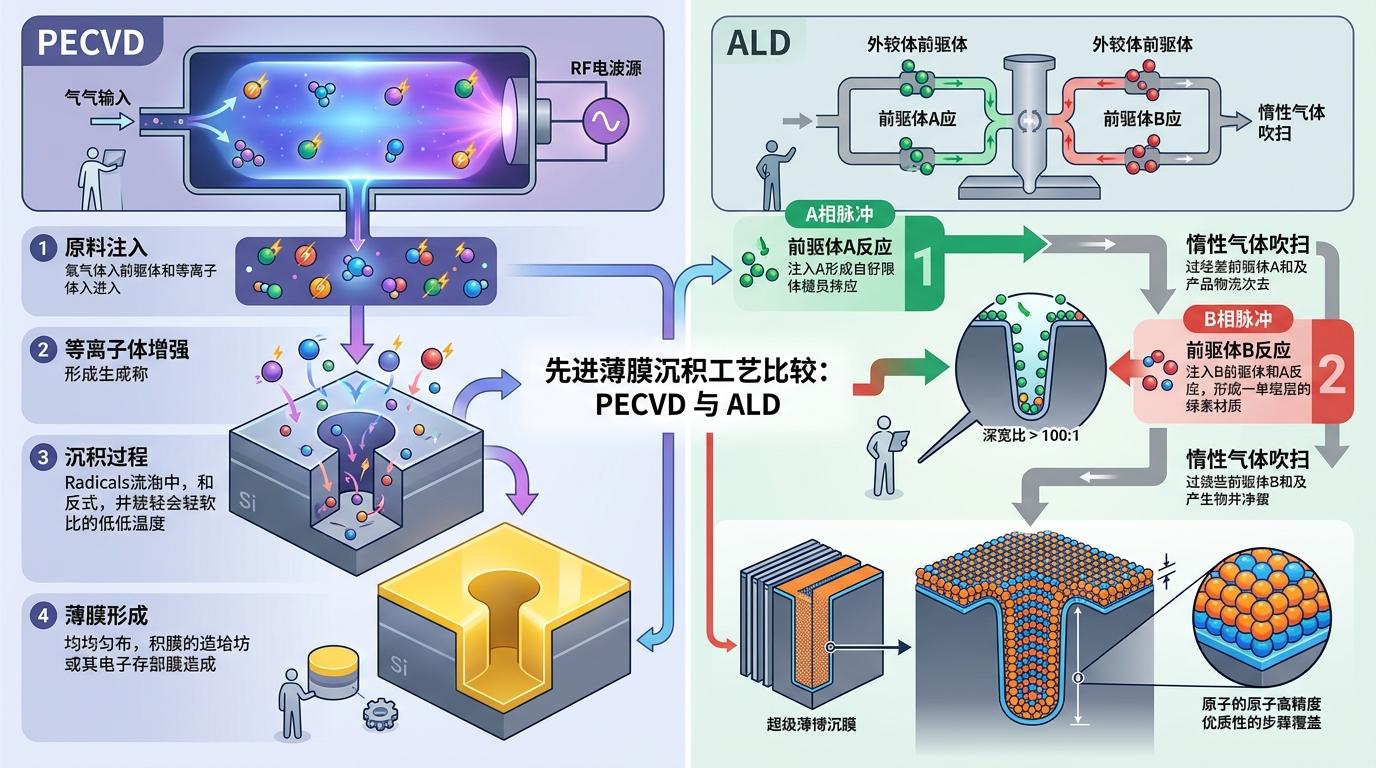

PECVD（等离子体增强化学气相沉积）就像用等离子体把「瓷砖原料」吹进井里，在低温下就能让原料在井壁上沉积成均匀的薄膜，适合做存储单元的绝缘层和电荷陷阱层。而ALD（原子层沉积）则更极致：它把两种化学原料交替吹进井里，每次只在井壁上沉积一层原子，通过几百次循环就能得到厚度精确到0.1纳米的薄膜。这种工艺能让薄膜在深宽比100:1的孔洞里，上下厚度差不超过1%。

但这些工艺也有局限。比如低温刻蚀的设备成本是传统工艺的1.5倍，ALD的沉积速率只有PECVD的十分之一。而且随着存储层数向1000层迈进，现有的工艺还得解决晶圆翘曲、电荷干扰等新问题——当堆叠层数超过500层，晶圆的翘曲度可能超过500微米，相当于一张A4纸弯成了半圆。

AI正在重构存储的制造逻辑

当工艺复杂度达到物理极限时，AI成了破局的关键。现在的存储芯片制造，光是刻蚀环节就有30多个参数需要调整，传统的试错方法可能要花几个月才能找到最优参数，而AI模型能在几天内就完成优化。

比如东方晶元电子开发的AI辅助刻蚀模型，通过学习上百组刻蚀数据，能精准预测不同参数下的刻蚀轮廓，误差控制在2纳米以内。在实际生产中，这个模型能让刻蚀良率提升12%，研发周期缩短60%。还有的AI系统能实时监控晶圆的翘曲度，自动调整后续工艺的温度和压力，把翘曲度降低30%以上。

不过AI也不是万能的。它的准确性依赖于大量高质量的工艺数据，而很多核心数据掌握在国际巨头手里。对于国内企业来说，既要加快自主工艺的数据积累，也要突破AI模型在复杂物理机制模拟上的瓶颈——毕竟刻蚀和沉积的过程，涉及到等离子体物理、表面化学等多个学科的复杂交互，不是简单的算法就能完全模拟的。

当我们谈论3D存储的突破时，我们谈论的从来不是冰冷的技术参数，而是人类对「存储」这个行为的极致追求：从最早的打孔卡片，到现在的3D芯片，我们一直在用技术把更多的信息，压缩进更小的空间里。

刻蚀和薄膜工艺的创新，就像给存储芯片打开了一扇新的大门——未来我们可能会用上能存下整个图书馆的U盘，或者能让AI模型在本地运行的手机。但这扇门的背后，是无数工程师在实验室里调整参数、观察晶圆、解决一个又一个看似无解的问题。

技术的极限，永远是下一个突破的起点。
