中科院砸破铜材料魔咒，国产超级铜箔要量产了

你可能没意识到，手里的手机、路上的新能源车，甚至给AI大模型供电的服务器，都被同一种材料卡住了脖子——高端铜箔。这种薄到仅10微米（约头发丝1/7粗）、纯度99.9%以上的铜箔，是目前高端制造里几乎找不到平替的刚需品：一台新能源车要用83公斤铜，是燃油车的3.6倍；英伟达一个AI服务器机架里，光铜缆就有5000根。但金属材料界有个传了几十年的“不可能三角”：高强度、高导电性、高热稳定性，三者永远无法同时达标。直到2026年5月，中科院金属所卢磊团队在《Science》上发布的成果，把这个魔咒砸得粉碎。他们是怎么做到的？

3纳米的“钢筋网”，驯服了铜的“公主病”

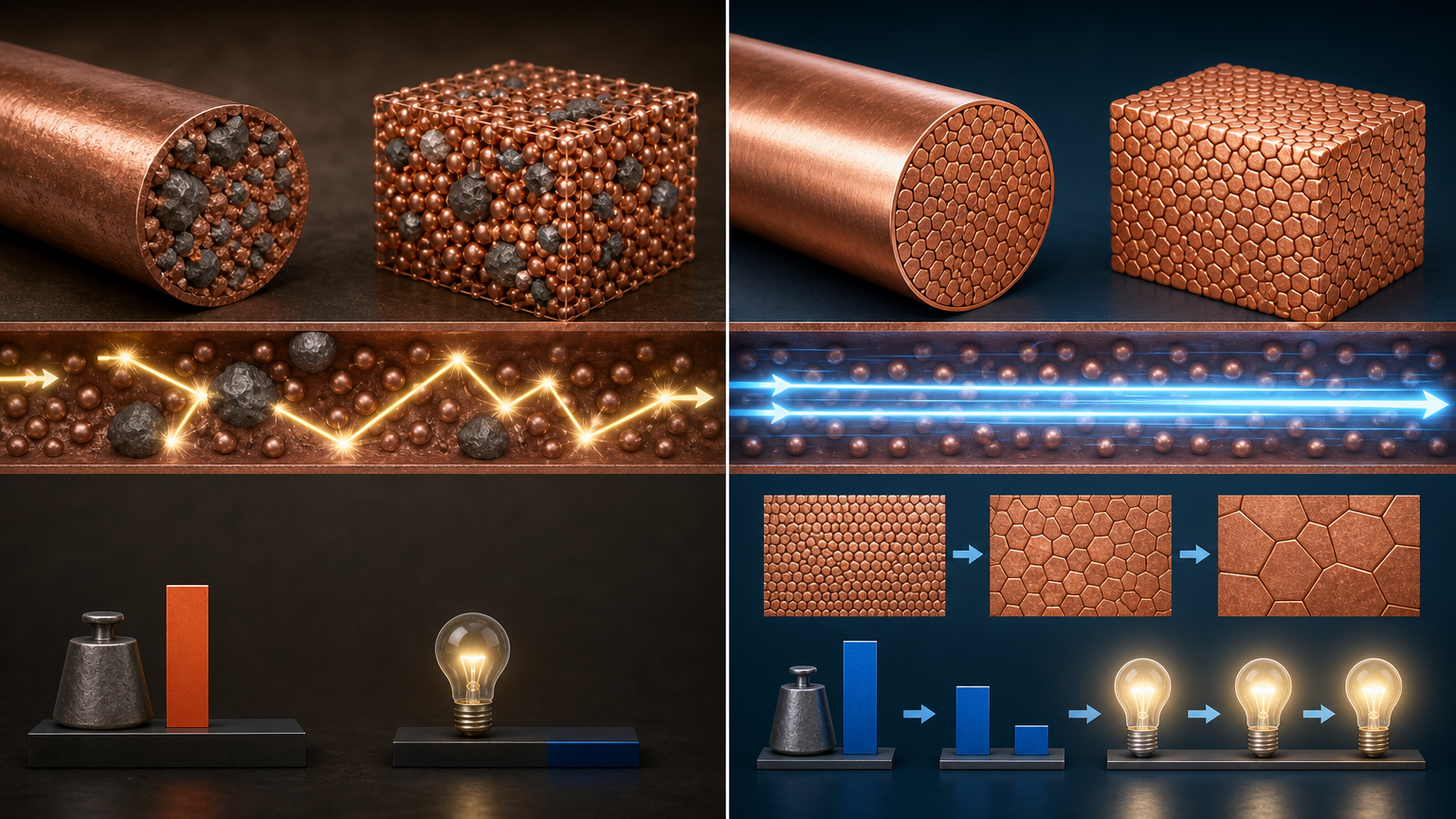

过去为了让铜变强，行业里的常规操作是往铜里掺重金属杂质——就像在混凝土里加碎石，确实能提升强度，但电子在铜里流动时，会被这些杂质撞得东倒西歪，导电率直接暴跌。就算做出了又硬又导电的纳米晶铜，它还有个致命的“公主病”：室温下放着，晶粒会自己慢慢长大，强度跟着断崖式下跌，这就是所谓的“自退火”。

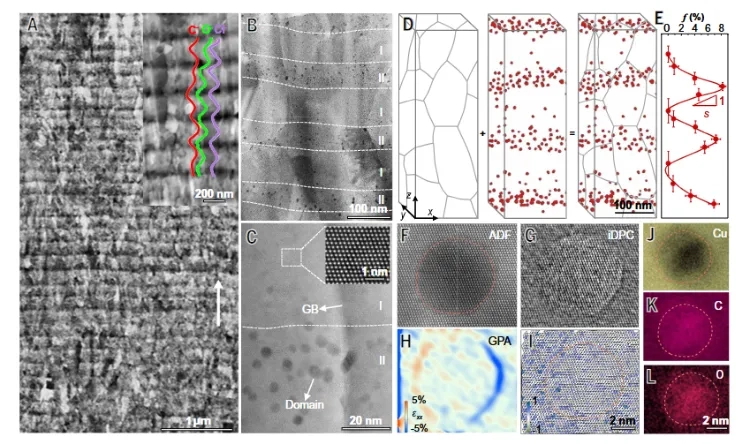

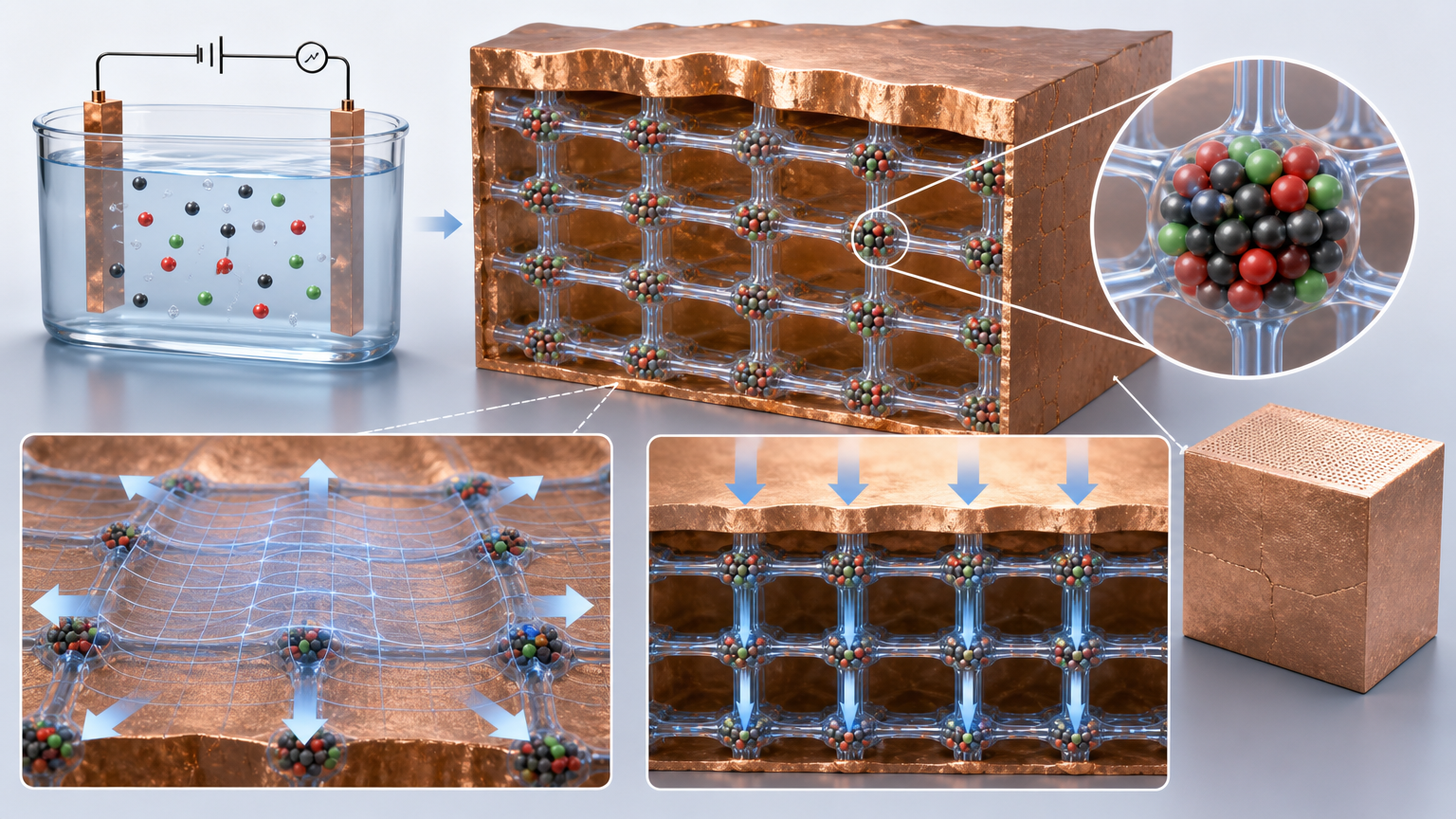

卢磊团队反其道而行之：他们在电解液里加了碳、氧、氯这些过去被视为“有害杂质”的轻质元素，再通过电位震荡催化，让这些元素在铜内部聚成了仅3纳米大小的“超纳米畴”。这些超纳米畴排列得极其规整：水平方向像一张弹性网，受力时把压力均匀分散，避免局部断裂；垂直方向像插进混凝土的钢筋，把强度死死撑住。

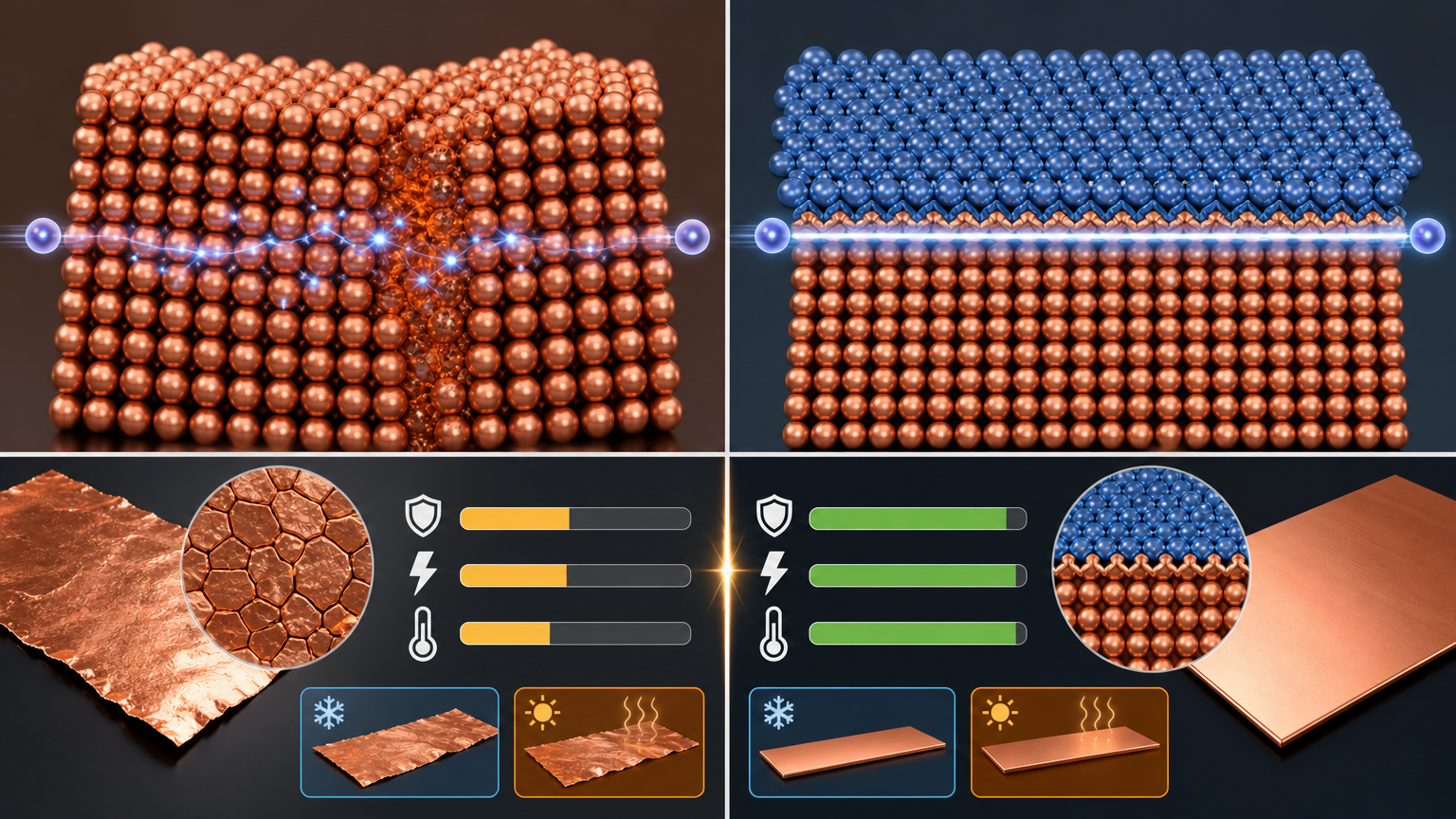

更精妙的是，超纳米畴和铜基体之间形成了“半共格界面”——你可以把它理解成给电子开了ETC通道，电子路过时几乎不会减速。测试数据直白得惊人：这款10微米厚的超级铜箔，纯度99.91%，强度达到900MPa（是普通铜箔的2-3倍），导电率还保持在纯铜的90%以上。就连“自退火”的毛病也被根治了：室温下放半年，或者扔进150℃高温里烤，性能纹丝不动。

不用换设备，旧产线直接升级量产

很多实验室里的黑科技，一到量产就歇菜——要么良率低到离谱，要么得花几亿换全新设备。但这次的超级铜箔，是个例外。它完全兼容国内铜箔厂现有的直流电沉积产线，企业不用砸钱换设备，只要把原来的电解液换成新配方，微调一下工艺参数就能投产。

目前卢磊团队已经和国内头部铜箔企业启动了技术对接与中试验证，最快1-2年内就能实现规模化量产。这意味着，被日本三井金属、古河电工垄断了几十年的高端铜箔市场，终于要迎来国产替代的拐点。要知道，过去国内高端铜箔的进口依赖度极高，尤其是AI服务器和高频PCB用的铜箔，几乎被日企攥在手里。

当然，这项技术也并非没有局限。目前量产的核心挑战，是要在大规模生产中，始终精准控制3纳米超纳米畴的排列——实验室里的小批量生产容易保证一致性，但放大到万吨级的产线，任何一个参数波动都可能影响最终性能。而且，虽然超级铜箔解决了“不可能三角”，但在极端低温等特殊工况下的长期稳定性，还需要更多实际应用数据来验证。

三十年磨一剑，磨的是基础材料的底气

很少有人知道，这项能直接下产线的技术，背后是近三十年的冷板凳。从1997年开始，卢磊团队就盯着纯铜这一种材料死磕——当外界都在追新材料的风口时，他们把铜的晶粒、晶界、电子流动路径，研究到了原子级的精度。

这种“笨功夫”，恰恰是基础材料研究最需要的。高端制造的突破，从来不是突然冒出来的黑科技，而是无数次实验数据的积累，是对材料微观结构的精准把控。就像这次的超级铜箔，核心不是发现了什么新元素，而是把过去被当成杂质的元素，用全新的方式“编织”进了铜的结构里。

对国内制造业来说，这不仅是一项材料技术的突破，更是一种底气：当我们能在最基础的铜材料上打破国际垄断，那些卡脖子的高端制造领域，就有了自主可控的核心支撑。

当我们谈论AI大模型、新能源车这些“高大上”的产业时，往往忽略了藏在它们背后的铜箔、芯片基材这些“不起眼”的基础材料。但正是这些材料的突破，才是整个产业大厦的地基。

卢磊团队用三十年时间证明：所谓的“不可能三角”，从来不是材料的极限，而是人类认知的边界。把一件事做到极致，就是突破。未来当你看到国产AI服务器稳定运行，或者开着新能源车快充时，或许不会想起这张10微米厚的铜箔，但它会默默在那里，支撑着整个系统的高效运转——这就是基础材料的力量，低调却不可或缺。
