单分子成电子元件，硅基极限被打破

当你指尖划过手机芯片时，或许不会想到，未来的电子元件会比芯片上最小的晶体管还要小三个数量级——小到用单个分子就能拼出完整的功能单元。由英国伯明翰大学、华威大学和新加坡国立大学组成的国际团队，找到了一种原子级精确的拼接方法，能把有机分子像乐高积木一样，稳定地连在石墨烯电极上，造出了产率高达82%、电导误差仅1.56%的单分子连接器。这意味着，我们距离把整个计算核心缩到单细胞大小的梦想，又近了一步。可为什么偏偏是分子，能突破硅基芯片的物理极限？

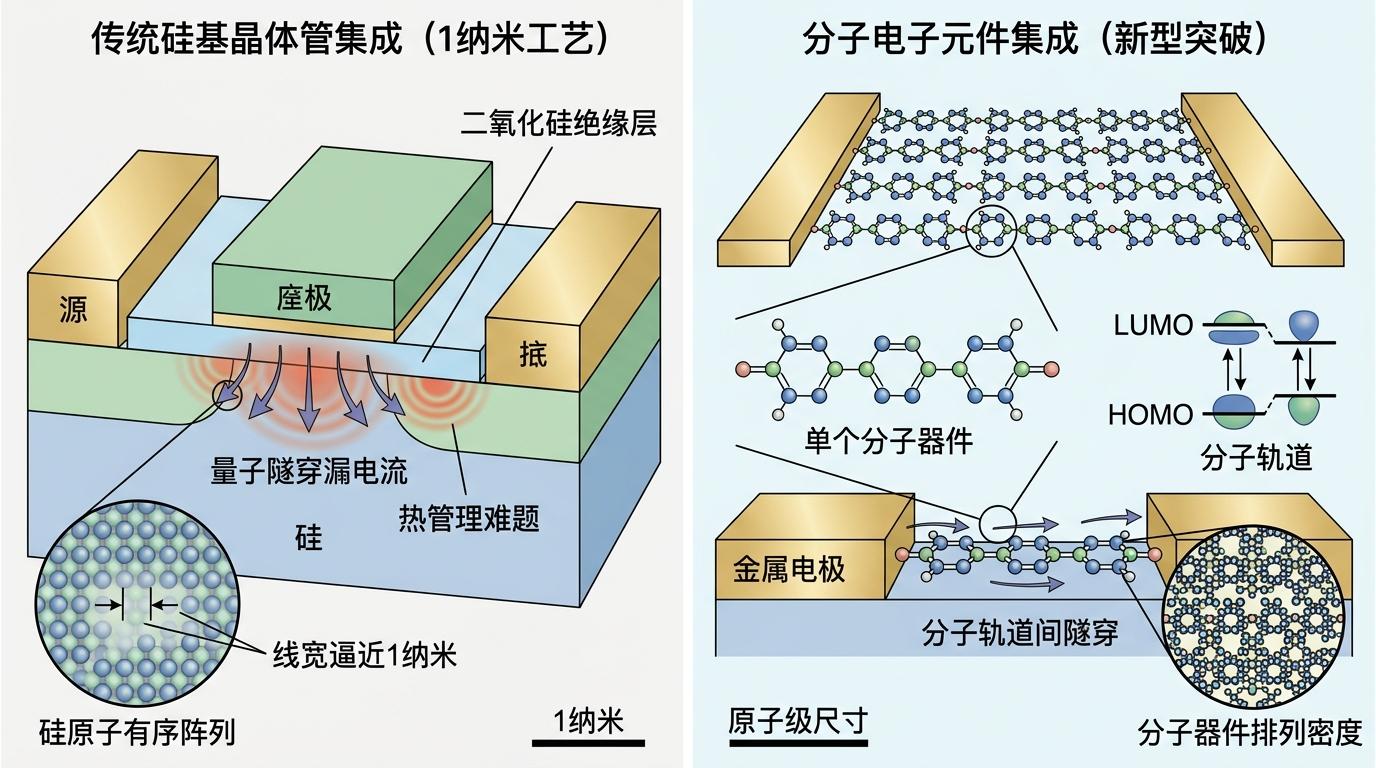

要理解这项突破的意义，得先回到硅基芯片的困境。过去半个世纪，我们靠不断缩小晶体管尺寸提升性能，但当线宽逼近1纳米时，量子隧穿效应会让电流不受控制地泄漏，热管理也会成为无解的难题。而分子电子元件的逻辑完全不同：它不需要硅晶体的有序阵列，只要让电子在单个分子的轨道间隧穿，就能实现开关、整流等功能。理论上，每平方厘米能塞进10^14个分子器件，是当前1纳米工艺集成密度的1000倍。

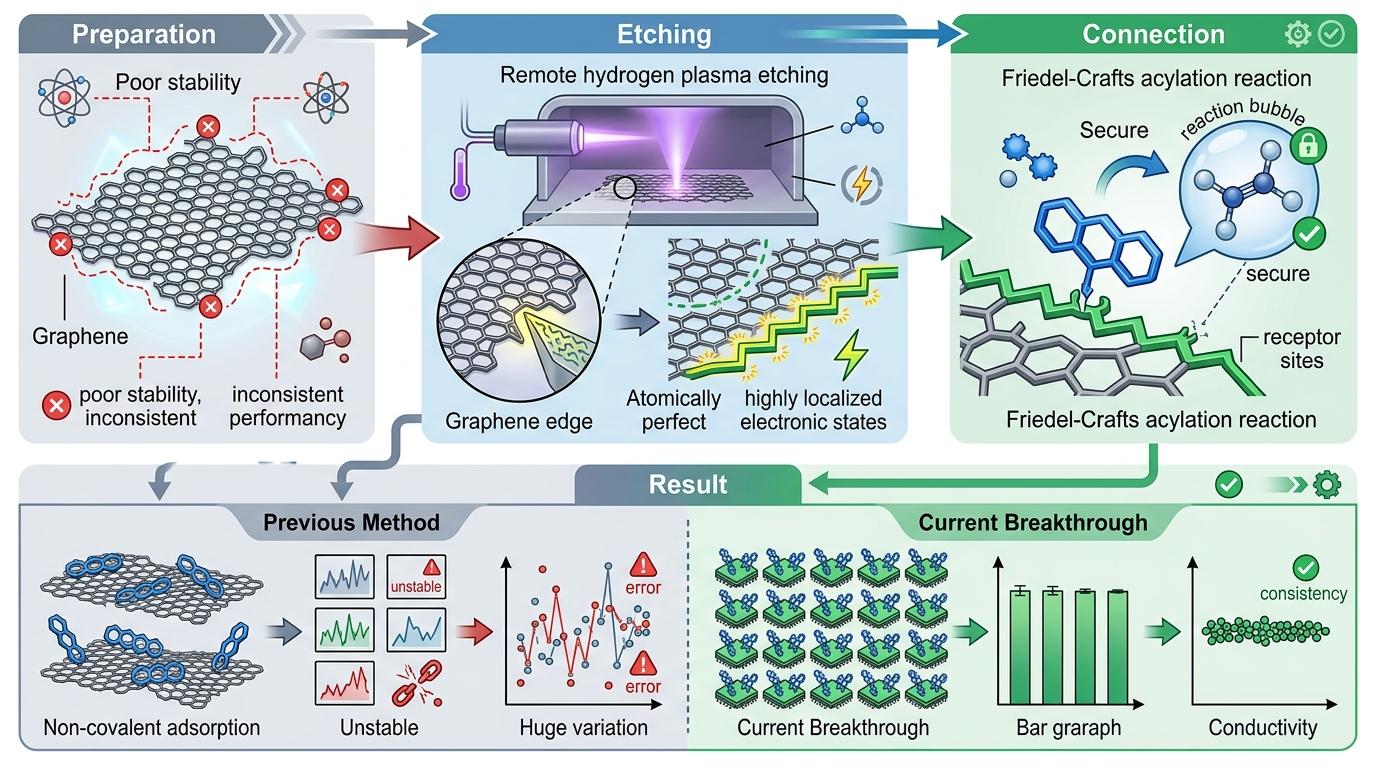

这次团队的核心突破，在于解决了分子电子学最棘手的两个问题：连接的稳定性和性能的一致性。他们先用远程氢等离子体刻蚀石墨烯，造出原子级整齐的锯齿边缘——这种边缘的电子态高度局域化，能像精准的卡扣一样接住分子。再通过现场Friedel-Crafts酰基化反应，让分子和石墨烯边缘形成牢固的共价键，而非之前不稳定的非共价吸附。以蓝色蒽分子为例，60个样品的电导差异仅1.56%，这在过去的分子器件中是难以想象的，毕竟传统柔性分子的电导波动能达到三个数量级。

当然，这项技术距离产业化还有漫长的路要走。目前的单分子器件还只能在实验室的真空或惰性环境下工作，一旦暴露在空气和湿度中，分子很容易氧化、脱落；大规模制造时，如何让每一个分子都精准对位，更是比现在的极紫外光刻还要复杂。但不可否认的是，它为后摩尔时代提供了一条清晰的路径——不再和硅晶体的物理极限死磕，而是转向分子世界，用化学合成的精度，重新定义电子元件的最小单元。

从真空管到晶体管，再到今天的分子元件，人类对电子器件微型化的探索，本质上是一场向微观世界的不断掘进。当我们能操控单个分子的电子行为时，不仅能造出更小、更节能的计算设备，还能开发出能进入人体细胞的传感器、模拟生物突触的神经形态器件。毕竟，生命本身就是最精密的分子机器，而我们正在学习用同样的语言，搭建属于人类的微型奇迹。
