中国团队造出首个碘烯，补上二维材料关键拼图

你或许听过石墨烯、硅烯，这些单原子层的二维材料曾被寄予改变电子世界的厚望——但它们大多有个致命缺陷：一碰到空气就氧化失效。而碘，这种我们熟悉的紫黑色固体，常温下只会成双成对变成I₂分子，没人能把它拼成单层的共价晶体。直到2026年3月，中科院物理所与清华团队联手，在金衬底上种出了世界第一片碘烯——单层碘原子以共价键连成的二维晶体，不仅能在空气中稳定存在，还自带罕见的拓扑电子态。为什么碘烯的出现，会让凝聚态物理学家眼前一亮？

从“不可能”到“真实现”：碘烯的诞生逻辑

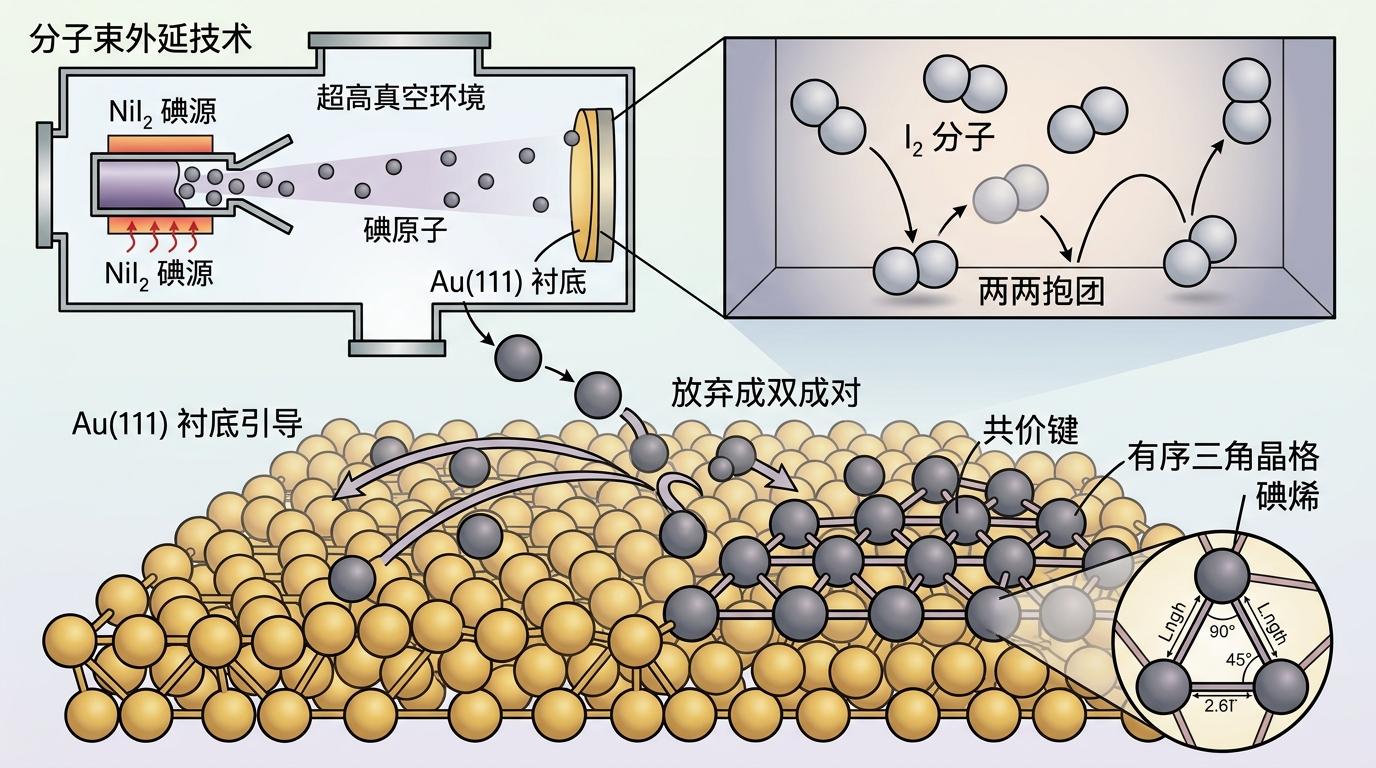

你可以把碘烯的合成想象成“把散架的乐高块拼成稳定的平面”——常温下碘原子总爱两两抱团成I₂分子，就像乐高块只愿意粘成立方体，不肯平铺成薄片。团队用了分子束外延技术，在超高真空环境里加热NiI₂作为碘源，让碘原子一点点落在Au(111)衬底上。金衬底就像带磁吸的拼图板，引导碘原子放弃成双成对的本能，以共价键连结成有序的三角晶格。

但真实的机制比这更精确：通过低能电子衍射、扫描隧道显微镜等五种实验手段，结合第一性原理计算，团队确认碘烯的晶格常数约4.26Å，原子间形成了spd²杂化的共价键——这是碘首次以单原子层共价晶体的形态稳定存在。更关键的是，它在空气中放置数周也不会降解，解决了多数类石墨烯材料的稳定性痛点。

不止稳定：它是首个二维拓扑晶体绝缘体

碘烯的价值远不止“补上卤素二维材料的空白”。

它是人类首次造出的二维拓扑晶体绝缘体。之前这种拓扑态只在三维材料里被发现——简单说，拓扑晶体绝缘体的边缘存在受晶体对称性保护的导电通道，电子在边缘移动时不会被缺陷散射，就像在有护栏的高速路上开车，永远不会撞车。而碘烯的这种边缘态，正好出现在两条可被应变调控的平带之间。

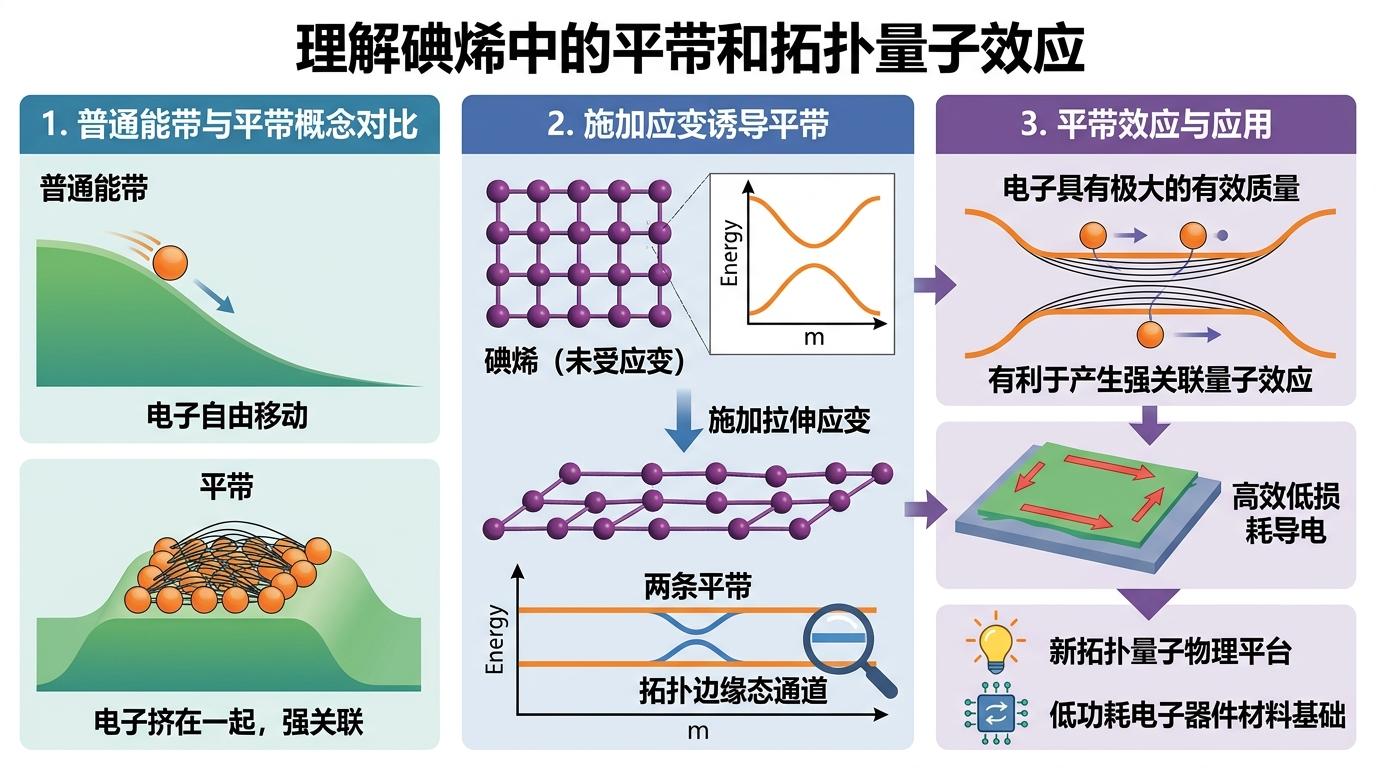

平带是什么？你可以把电子的能量想象成山坡，普通能带是缓坡，电子能自由滚动；平带就是山顶的平地，电子挤在一起，容易产生强关联的量子效应。团队通过施加拉伸应变，让碘烯的能带变成两条平带，中间的拓扑边缘态就成了天然的低损耗导电通道。这意味着，碘烯既是研究拓扑量子物理的新平台，也为低功耗电子器件提供了可能的材料基础。

当然，它也有局限：目前只能在金衬底上小面积生长，离大面积制备和器件集成还有不少路要走。

从硅烯到碘烯：二维材料的“元素拼图”

这不是团队第一次在二维材料领域“拓荒”。早在2012年，他们就合成了硅烯，2016年造出硼烯，2026年初又合成了氮烯——每次都是在“不可能”的元素里，拼出二维单原子层的新形态。

类石墨烯材料（Xenes）的研究，本质上是在逐个解锁元素的二维潜能：碳（石墨烯）是基础，硅、硼、氮是主族元素的突破，而碘烯则打开了卤素元素的大门。卤素的高电负性让它们天生抗氧化，碘的强自旋轨道耦合又让它能承载拓扑电子态——这意味着，未来氟、氯、溴的二维晶体或许也能被合成，为二维材料家族带来更多兼具稳定性和特殊电子态的成员。

当我们谈论二维材料时，总在期待一种“完美材料”：稳定、易制备、有独特的电子性质。碘烯显然不是最终答案，但它让我们看到了另一种可能——从被忽视的元素里，挖掘出意料之外的潜力。

“解锁元素的二维潜能，才是真正的材料创新。” 这句话或许能概括碘烯的意义：它不是某一种器件的“敲门砖”，而是为整个二维材料领域推开了一扇新的门——门后，是更多等待被拼凑的元素拼图，和更多尚未被发现的量子现象。毕竟，在微观世界里，每一种元素都藏着我们还没读懂的故事。
