用一束光掐灭另一束光，能耗降了百倍

想象一下：你按下开关，不是用电流，而是用一束光——更夸张的是，控制这束光的，居然是另一束亮度极低的光。2026年初，斯洛文尼亚卢布尔雅那大学的实验室里，这样的场景变成了现实。科学家们用一个液晶小球、两束激光，实现了纯光控制的光子开关，能耗比之前的软物质方案低了100倍以上。更关键的是，整个过程里，材料的物理性质没有发生任何改变——这相当于用影子挡住了另一个影子，却没碰任何实体。这到底是怎么做到的？

旧金山会议上的顿悟

故事要从几年前的一场学术会议说起。项目负责人Igor Muševič教授坐在旧金山的会场里，听2014年诺奖得主Stefan W. Hell讲解受激发射耗尽（STED）显微镜——这项技术用两束激光配合，能拍出突破光学衍射极限的超清晰图像。

看着投影上两束激光相互作用的示意图，Muševič突然意识到：这不就是用光控制光吗？如果把STED的思路反过来，用一束光去「耗尽」另一束光的能量，不就能做出真正的全光开关？

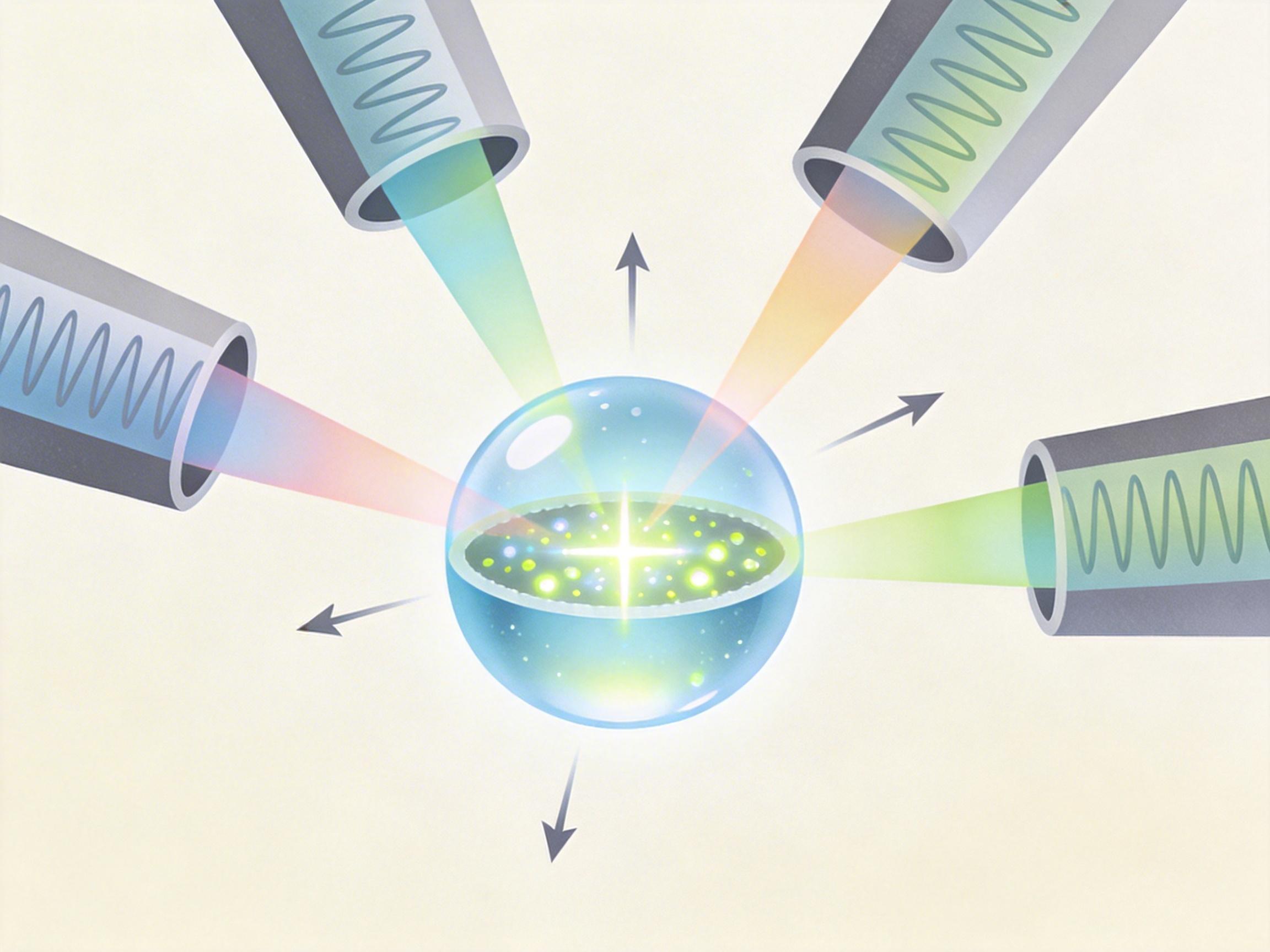

回到实验室后，团队开始搭建装置：核心是一个微米级的液晶小球，靠分子间的作用力维持球形，里面掺了点荧光染料。小球被四个锥形的聚合物波导围着，负责把激光送进去、把信号导出来。整个装置的组装快得离谱——液晶注入只需要不到一秒，完全不用硅基器件那套高温复杂的纳米加工。

小球里的光捉迷藏游戏

要理解这个开关的原理，得先搞懂两个关键机制。

第一个是「耳语廊模式共振」——你可以把液晶小球想象成一个圆形的露天剧场，当光子从波导进入小球，会沿着球的内壁不断反射，就像剧场里的悄悄话能沿着墙壁传遍全场一样。这种循环让光子和染料分子的接触次数大大增加，相当于把光的能量「困」在了小球里。

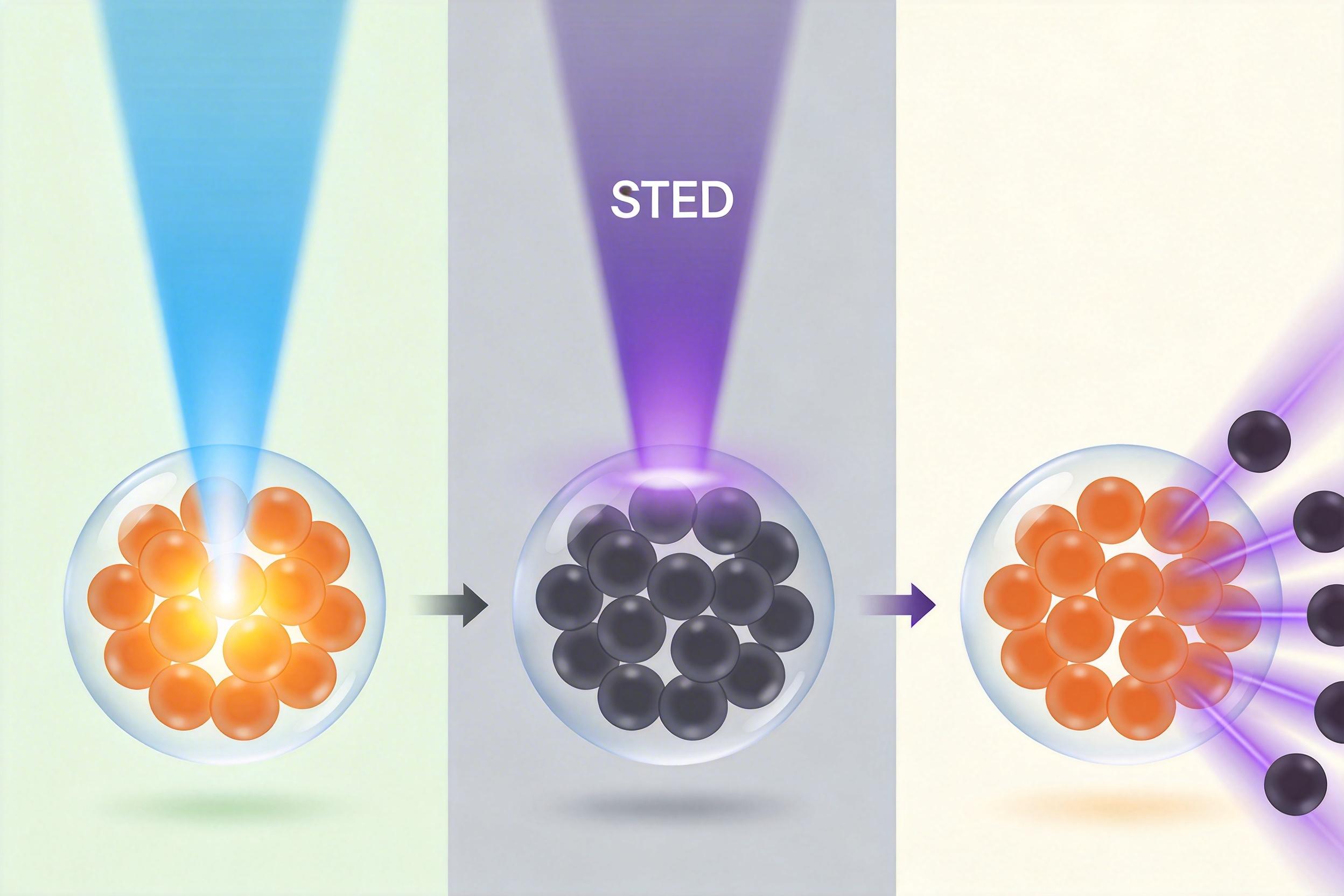

第二个就是灵感来源的STED机制：当第一束激光脉冲进入小球，会把染料分子「激活」到高能的激发态。如果在第一束光还没来得及从小球里射出来的纳秒间隙里，射入第二束波长不同的STED激光，就会触发受激发射——激活态的染料分子会释放出和STED激光一模一样的光子，同时自己跌回低能态，相当于第一束光的能量被「偷」走了。

更巧妙的是，STED激光也会在小球里循环，一个光子就能耗尽好几个激活态染料分子的能量。这就是能耗能降百倍的核心：不是用强光硬改材料性质，而是靠光子的精准「截胡」。

简单说，第一束光能不能出来，全看第二束光有没有在纳秒内赶到——就像一场精准到十亿分之一秒的光捉迷藏。

离实用还有三道坎

理论物理学家Miha Ravnik毫不避讳这项技术的现状：「现在根本没法和电子神经网络比。」要从实验室走向应用，至少还有三道坎要跨。

第一道是材料稳定性。液晶和染料分子对温度、湿度都很敏感，现在的装置只能在实验室的稳定环境里工作，要做成可穿戴设备或者工业芯片，得先解决「娇气」的问题。

第二道是集成密度。现在的装置是一个小球配四个波导，要做成光子芯片，得把上百万个这样的单元挤在一平方厘米的面积里，还要保证它们之间不互相干扰——这对软物质的加工精度是极大的挑战。

第三道是和现有系统的兼容。现在的电子芯片已经形成了成熟的产业链，光子器件要想真正落地，得能和CMOS工艺对接，而不是另起炉灶。

但团队的科学家们也有自己的底气：软物质的柔性和易加工性，是硅基器件天生不具备的。未来在可穿戴设备、生物兼容传感器这些领域，这种低能耗的全光开关可能会找到比计算更合适的舞台。

当我们还在为芯片的能耗和速度焦虑时，这群科学家已经在另一条赛道上跑了起来——不是用更精密的硅，而是用柔软的液晶；不是用更强的电流，而是用更弱的光。

光控光的本质，是让信息的载体自己管理自己，跳过了电与光之间的转换损耗。这可能不是最快的技术，但一定是最接近「信息本征状态」的路径。

用光管理光，才是光子时代的开端。 至于这个开端能不能长成参天大树，或许要等更多像Muševič那样，在会议上突然拍脑袋的顿悟。毕竟，所有改变世界的技术，最初都只是一个「好像可行」的念头。
