给超薄半导体垫个空气窝，发光强20倍

想象一张只有一个原子厚的半导体薄膜——比打印纸薄百万倍，却能捕捉光子、转换光色，是未来量子器件和微型光源的核心材料。但它有个致命缺陷：太薄了，光打上去就像雨滴穿过渔网，留不下多少痕迹，发光弱得像萤火虫，非线性信号更是几乎测不出来。

2026年3月，澳大利亚国立大学的研究团队解决了这个难题。他们没给薄膜加任何化学涂层，也没改材料成分，只是在它底下刻了些纳米级的空气小坑——结果，这层薄膜的发光强度翻了20倍，非线性信号增强了25倍。这些不起眼的空气坑，就是Mie空腔。它是怎么把‘穿过渔网的雨滴’牢牢留住的？

空气坑里的光陷阱：Mie空腔的秘密

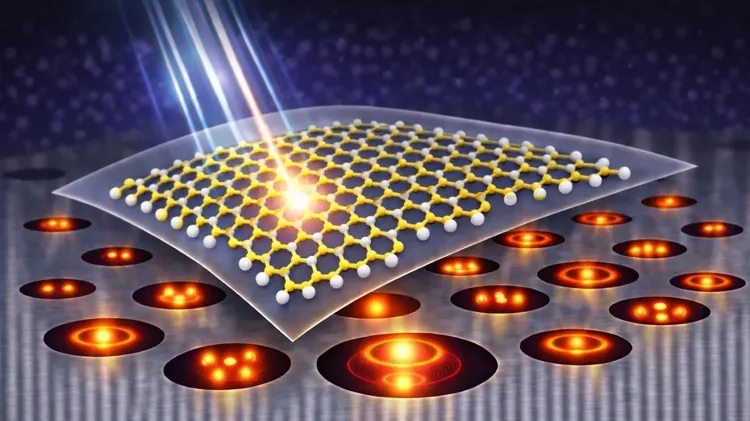

你可以把传统的光学谐振器想象成一个装满水的杯子，光被关在水（高折射率材料）里晃荡，杯口的超薄半导体根本碰不到多少光。而Mie空腔是反过来的：在高折射率的碲化铋晶体上挖个空杯子，光被关在空气杯子里，杯口正好贴着那层原子级薄的二硫化钨（WS₂）——光场的最强处，精准落在了材料所在的位置。

这背后是Mie散射理论：当光遇到尺寸和波长相当的空腔时，会在空气和高折射率晶体的界面形成全反射，像被无形的墙困住一样在空腔里来回反弹，最终把能量集中在空腔内部和表面。更妙的是，这种设计对高吸收材料格外宽容——传统谐振器里光在材料里晃荡会被吸收损耗，而Mie空腔里光主要待在空气里，碲化铋的高吸收反而成了优势，能把光反射得更严实。

直给的技术逻辑是：

1. 用聚焦离子束在碲化铋晶体上刻出半径约850nm、深度约780nm的空气空腔；
2. 把单层WS₂干转移到空腔阵列上，保证材料连续覆盖；
3. 调节空腔大小，让谐振波长精准匹配WS₂的A激子能级——也就是电子和空穴对结合后与光作用的关键能级。

实验数据不会骗人：当空腔谐振与WS₂发射波段匹配时，光致发光强度比非谐振区域高20倍，而且这种增强不是因为激发光被吸收得更多——不同波长的激发光都在同一空腔深度得到了最强发射，说明提升的是发射端的效率，而非吸收端。

从实验室到应用：潜力与坎儿

这种‘给材料垫空气窝’的思路，不止能增强发光。研究团队把空腔参数调整到近红外波段后，WS₂的二次谐波信号——也就是把一种波长的光转换成另一种的非线性效应——增强了25倍。更惊喜的是，他们用远场成像直接看到了二次谐波的热点：这些亮点随着空腔深度和激发波长的变化有规律地移动，相当于把看不见的光场分布变成了看得见的图案，为后续的可编程光子器件打下了基础。

但这项技术离真正应用还有几道坎。首先是规模化制造：目前用聚焦离子束刻空腔，精度够但速度太慢，成本高到无法量产——就像用手术刀在大米粒上刻花纹，做样品可以，工业化完全不现实。其次是模式控制：高阶谐振模式虽然能带来更强的场增强，但对制造误差极其敏感，稍微刻偏一点就失效，而当前的工艺还做不到每个空腔都分毫不差。

更值得注意的是，这项研究的核心突破不是材料，而是思路——过去我们总想着怎么改进材料本身，现在发现，调整材料周围的‘空白空间’，能实现同样甚至更极致的性能提升。这就像给舞台上的歌手配个完美的音响，不用换歌手，就能让歌声传得更远、更清晰。

国际赛道：从基础到产业的接力

Mie空腔的研究不是孤军奋战，它属于一个叫‘Mie-tronics’的新兴领域——全球十几个国家的团队都在盯着高折射率介电纳米结构的Mie共振。日本神户大学牵头的国际合作项目，已经用硅纳米球实现了光场的精准调控；欧洲的团队则在探索Mie空腔与量子点的结合，试图制造高效单光子源。

产业端也在跟上：全球二维材料市场正以每年15.8%的速度增长，2033年预计达到102亿美元，而Mie空腔这种能大幅提升二维材料性能的技术，自然成了资本和企业关注的焦点。但目前大部分还停留在实验室阶段，要从‘样品’变成‘产品’，需要材料科学、纳米加工、光子学的跨学科协同——比如开发出既能保证精度又能批量生产的软光刻技术，或者找到更便宜的高折射率替代材料。

还有一个容易被忽略的点：Mie空腔的设计理念，本质上是‘用空间换性能’。它不需要改变材料的化学组成，只需要调整几何结构，这就避免了很多材料改性带来的兼容性问题，比如范德瓦尔斯异质结构的层间耦合干扰。这种‘非侵入式’的性能提升，恰恰是未来集成光子器件最需要的——毕竟在芯片上，每一种新材料的引入都是一场冒险。

当我们谈论材料创新时，总习惯把目光放在‘有’的部分——比如研发新的半导体材料，给材料加新的涂层。但Mie空腔的研究告诉我们，‘无’的部分同样重要——那些被我们忽略的空白空间，恰恰是调控性能的关键。

空白不是虚无，而是等待被设计的潜力。就像建筑师通过留白塑造空间的灵魂，纳米光子学家通过设计空腔，给光找到了最适合的舞台，也给原子级薄的材料打开了性能的天花板。

未来的光子器件，或许不会再比拼谁的材料更‘先进’，而是比拼谁能把‘空白’用得更聪明。
