硅基芯片触顶后，我们靠什么续上摩尔定律

当你刷手机时，指尖下的芯片里，几十亿个晶体管正以每秒几十亿次的速度开关。过去50年，我们靠把晶体管越做越小，让芯片性能翻了上百万倍——但这个游戏快玩不下去了。硅原子的直径是0.2纳米，当晶体管沟道逼近1纳米，电子会像不守规矩的幽灵一样“隧穿”绝缘层，漏电流让芯片发烫、功耗飙升。2023年，全球最大的半导体研发机构Imec抛出了一张路线图：2033年用CFET把晶体管叠起来，2041年用单原子层的2D材料换掉硅。这不是科幻，是芯片产业赌上未来的接力赛。

从平铺到堆叠：CFET的空间魔法

你可以把传统晶体管想象成厨房台面上并排摆的两碗菜——n型和p型晶体管各占一块地方，做饭时总得留出操作空间。而CFET（互补场效应晶体管）是把两碗菜叠起来，在同一垂直空间里塞下一对晶体管，直接让芯片面积减半。

但真实的机制比这复杂得多。CFET的核心是在同一晶圆上，先长出一层p型晶体管的纳米片，再通过精密刻蚀和介质隔离，在它正上方“种”出n型晶体管。两者共用一套栅极控制电路，就像上下两层抽屉共用一个拉手。Imec已经做出了间距仅48纳米的单片CFET，相当于在一根头发丝的直径里塞进2000多对晶体管。

这不是简单的堆叠。垂直结构带来的最大挑战是电气隔离——上下两层晶体管必须像两个隔音房间，不能互相串扰。Imec的解决方案是在中间插入一层超薄的绝缘介质，厚度只有几个原子层，既要挡住电流，又不能影响栅极的电场控制。台积电和三星的原型机则采用了晶圆键合技术，把做好的两层晶体管像贴钢化膜一样精准对齐粘在一起，良率已经能达到实验室量产的标准。

单原子层的革命：2D材料的终极潜力

当CFET把硅基晶体管的密度推到极限，我们需要的就不是空间魔法，而是材料革命——这就是2D半导体登场的时刻。

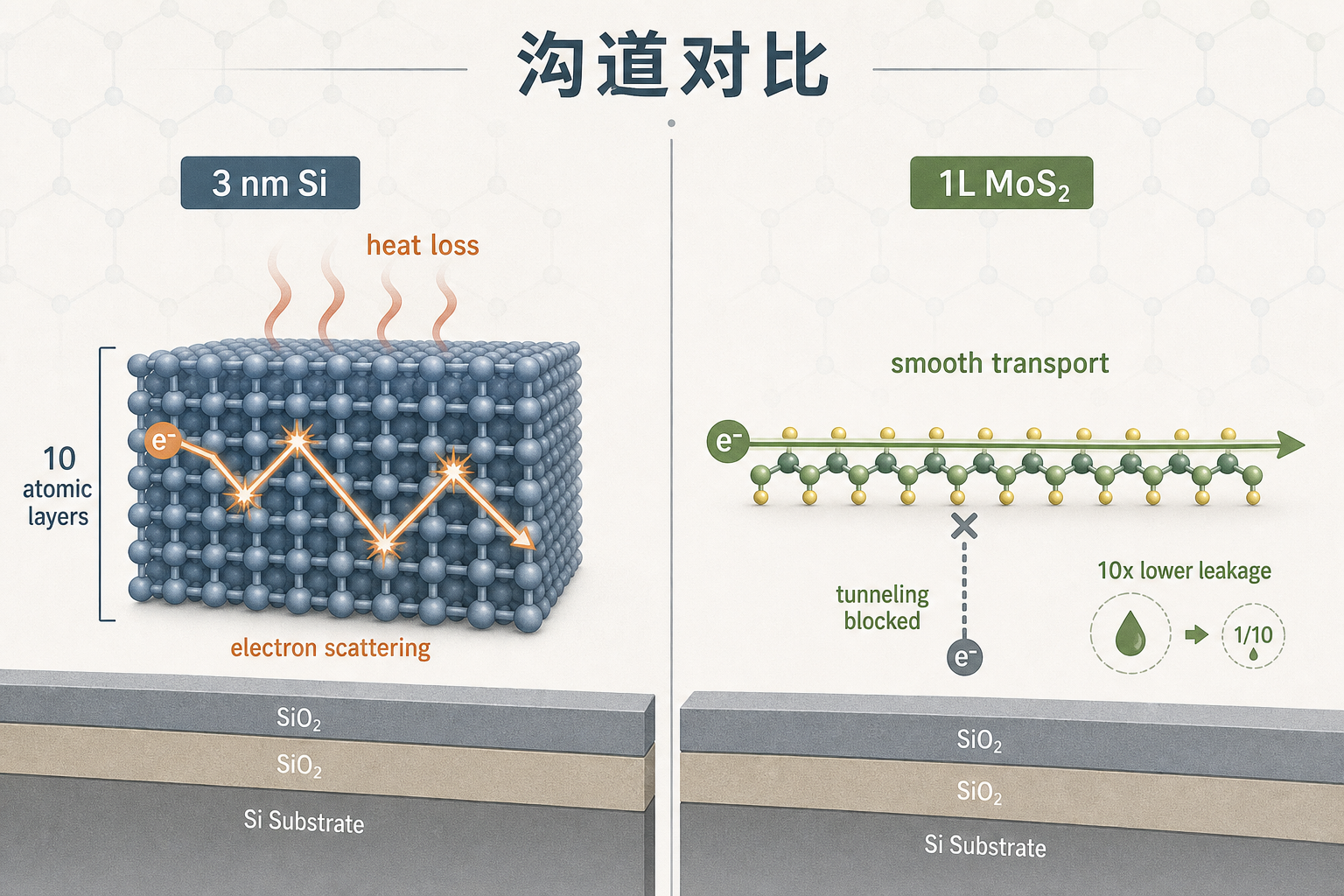

你可以把传统硅晶体管的沟道想象成一块3纳米厚的硅片，相当于10层硅原子叠在一起。当电流通过时，电子会在原子间碰撞散射，浪费能量发热。而2D材料比如二硫化钼，只有一个原子层厚，电子在里面就像在冰面上滑行，几乎不会碰到障碍物。更关键的是，单原子层的厚度完美解决了量子隧穿问题——电子再也无法“穿墙”，漏电流能降低一个数量级。

但真实的挑战比这更棘手。2D材料的最大难题是“长大”——实验室里用胶带撕出来的单原子层是完美的，但要在12英寸晶圆上长出均匀无缺陷的2D薄膜，难度不亚于在湖面铺一层没有缝隙的保鲜膜。Imec最新的突破是用金属有机化学气相沉积法，在300毫米晶圆上长出了连续的单层二硫化钼，缺陷密度降到了每平方厘米100个以下，已经接近商用标准。

另一个核心问题是“接触”——金属电极和2D材料之间的电阻总是居高不下。科学家们想出的办法是用半金属材料做电极，比如硒化铂，它的电子结构能和二硫化钼完美匹配，就像两个咬合精准的齿轮，接触电阻能降到100欧姆·微米以下，和硅基晶体管持平。

CMOS 2.0：从单片到分层的芯片革命

当CFET和2D材料解决了器件层面的问题，芯片设计的逻辑也必须彻底改变——这就是CMOS 2.0的核心：把芯片从“单片蛋糕”变成“分层三明治”。

传统芯片是把所有功能模块都做在同一层硅片上，就像把蛋糕、奶油、水果全混在一起烤。而CMOS 2.0是把不同功能分层制造：最上层用2D CFET做高速逻辑电路，中间层用硅基CFET做内存，最下层用传统工艺做电源管理。层与层之间用间距仅200纳米的垂直互连连接，速度比传统的平面布线快10倍，功耗降低一半。

imec已经展示了这样的原型：把两层逻辑芯片用混合键合技术粘在一起，垂直互连的密度达到了每平方毫米2500万个，相当于在指甲盖上插满2500万根针。这种设计的优势是可以按需定制——比如AI芯片可以堆更多的逻辑层，手机芯片可以堆更多的内存层，不用再为了兼容所有功能而妥协工艺。

但这也带来了新的挑战：热管理。多层堆叠的芯片就像把几个电炉叠在一起，热量很难散出去。科学家们正在测试用石墨烯做散热层，它的导热性是铜的10倍，能把热量快速导到芯片表面的散热片上。

从1965年摩尔提出那个著名的预言开始，半导体产业一直在和物理极限赛跑。每一次当人们喊出“摩尔定律已死”，总会有新的技术跳出来续上这根线——从平面晶体管到FinFET，从FinFET到GAA，再到今天的CFET和2D材料。

芯片进化的本质，是人类对微观世界的掌控力不断突破。我们从操控微米级的硅片，到纳米级的晶体管，再到今天的单原子层材料，每一步都在逼近物理的边界，但每一步也都在拓展可能性的边界。

硅基触顶之日，正是创新破局之时。2033年的CFET，2041年的2D材料，不是终点，而是人类探索微观世界的又一个新起点。毕竟，在半导体的世界里，永远没有“极限”，只有尚未被发现的“下一个可能”。
