1平方毫米芯片，撬开百万量子比特大门

想象把《蒙娜丽莎》投影到比两个卵细胞还小的区域——125微米见方，相当于头发丝直径的1/6。这不是科幻特效，是一块1平方毫米的光子芯片干的事。它每秒能投射6860万个独立光点，是传统微镜阵列的50倍。更重要的是，这块原本为量子计算而生的芯片，意外解决了一个困扰学界多年的难题：如何用最少的激光，控制住数百万个量子比特。没人想到，给光子搭个「滑雪跳台」，竟能同时改写量子计算和成像技术的规则。

给光子搭个「滑雪跳台」

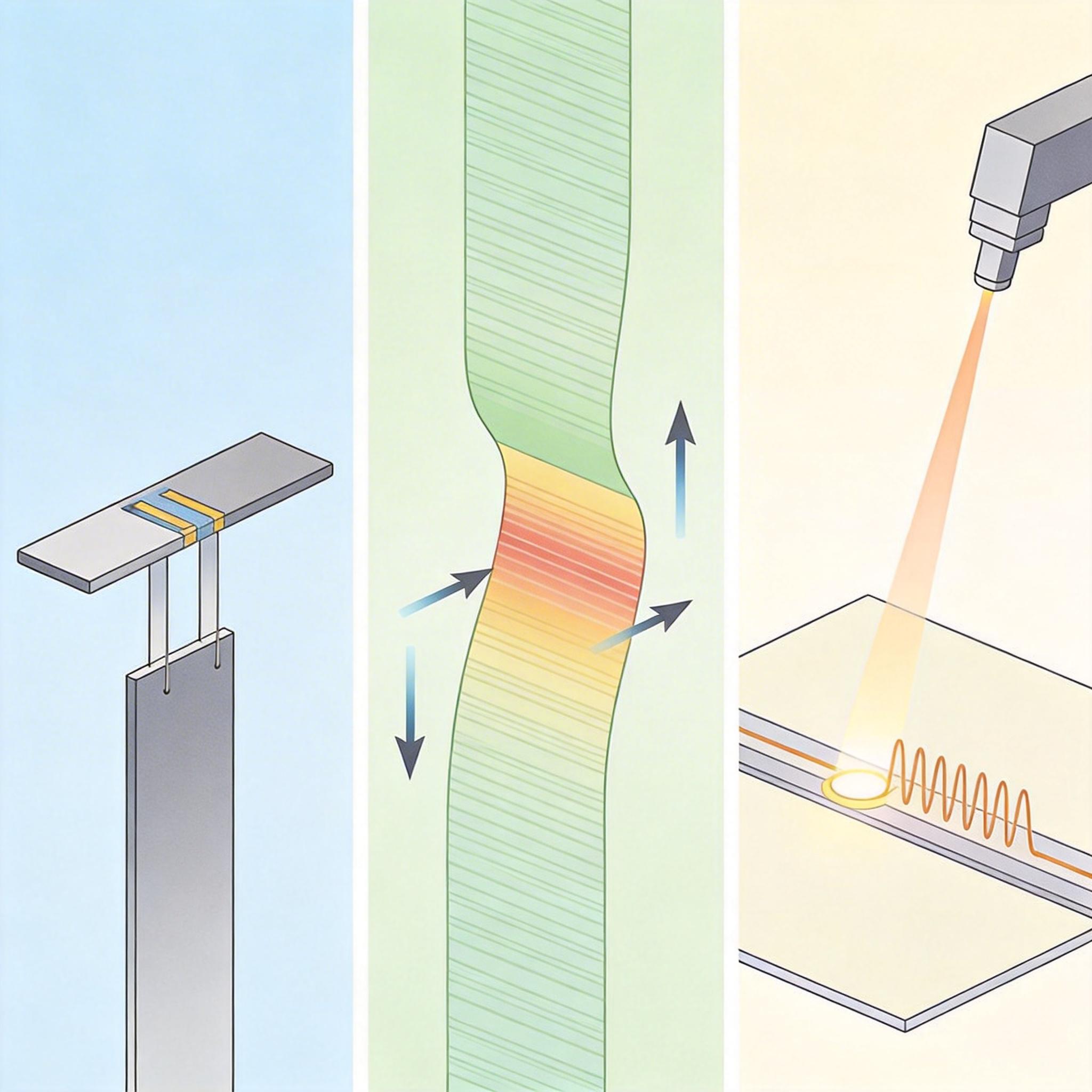

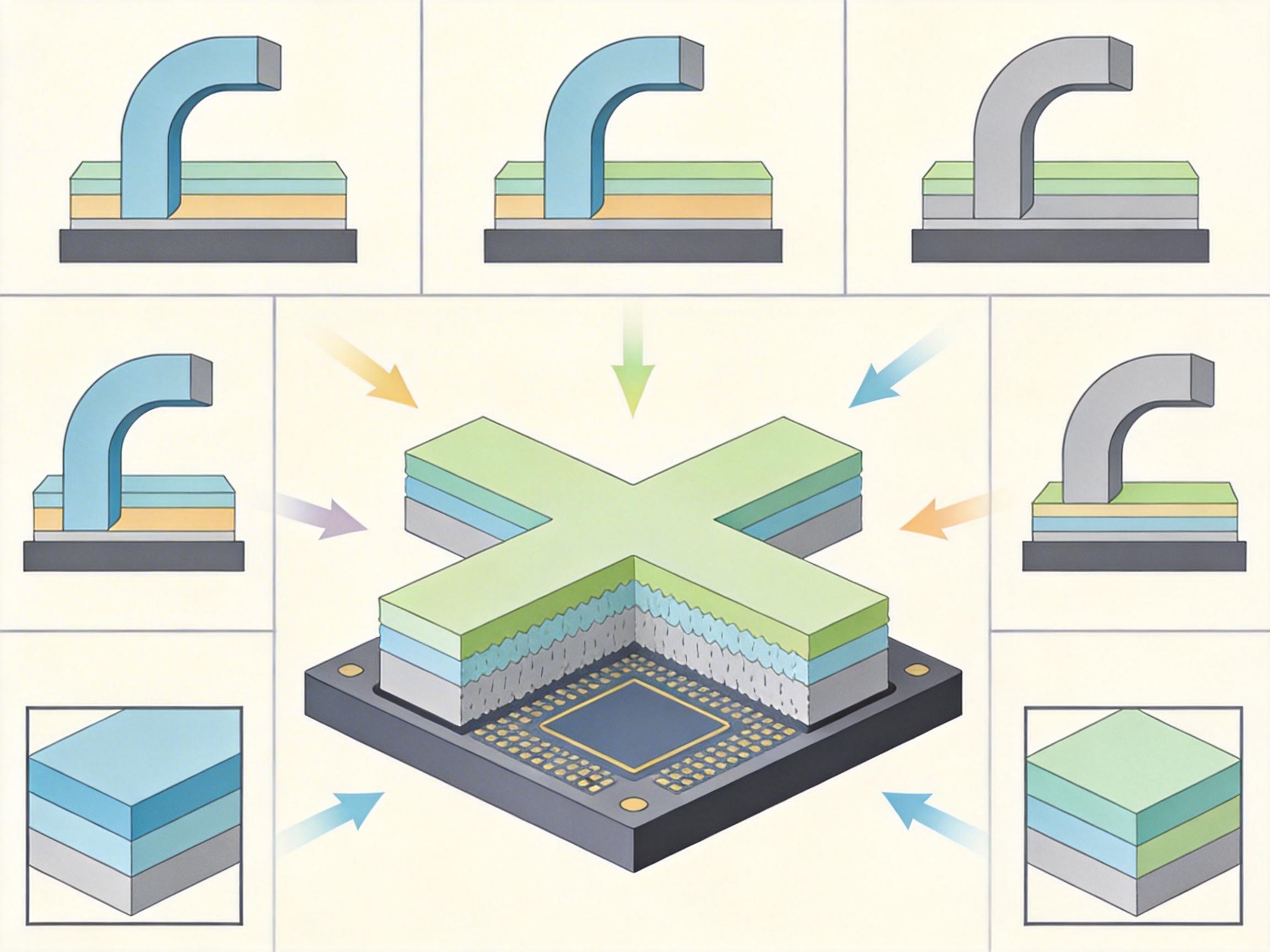

芯片的核心是一群微米级的「悬臂梁」——你可以把它们想象成趴在芯片上的微型跷跷板，平时自然向上弯成90度，像一个个迷你滑雪跳台。这些悬臂梁由硅氮化物和氮化铝薄膜堆叠而成，利用不同材料冷却时的应力差，从平面芯片上「翘」起来，无需额外外力。

当给悬臂梁通上电压，表层的氮化铝薄膜会发生压电效应——简单说就是电变力，电压一变，薄膜就会伸缩，带着悬臂梁上下摆动。而光早已通过芯片内的波导，被引到了悬臂梁的尖端。随着悬臂梁的摆动，光就像从跳台上飞出去的滑雪者，精准扫过二维空间的每一个点。

为了让这些「跳台」只前后摆、不左右晃，研究者在悬臂梁顶端刻了一排二氧化硅条纹——就像给跷跷板装了护栏，既限制了横向卷曲，又强化了纵向摆动的精度。整个制造过程完全兼容现有CMOS工艺，意味着它能像普通芯片一样批量生产。

从「一束一比特」到「一芯控百万」

量子计算的规模化卡在了一个看似简单的问题上：要控制百万个量子比特，就得用百万束激光——每束激光对应一个量子比特，不仅设备庞大到要占满实验室，还会产生难以解决的串扰和功耗问题。

这块光子芯片直接推翻了「一束一比特」的规则。它每秒6860万个扫描光点，相当于用一束激光，在百万个量子比特之间以极快的速度「巡回点名」——只要扫描速度快于量子比特的相干时间，就能实现等效的同时控制。打个比方，以前要给百万个房间送快递，得雇百万个快递员；现在只要一个快递员，每秒能跑68600次，照样能把所有快递按时送到。

更关键的是，它在零下263摄氏度的低温环境中也能稳定工作——这正是钻石色心量子比特需要的运行温度。团队已经用它成功投射了《查理布朗的圣诞节》片段，证明了动态控制的精度，而这正是量子比特扫描控制的核心能力。

不止量子计算，这芯片是个「跨界选手」

研究者最初只想解决量子计算的控制难题，没想到意外造出了个「跨界选手」。在3D打印领域，它能同时操控数千束激光，把原本需要几小时的扫描时间压缩到几分钟；在AR显示领域，它能把高分辨率图像直接投射到视网膜上，摆脱笨重的光学元件；在生物成像领域，只要把悬臂梁做成螺旋形，就能像微型探针一样，在细胞级别的空间里精准扫描。

当然，它也不是完美的。目前芯片需要在真空环境下才能达到最佳性能，要走向实用化，还得解决封装和长期稳定性的问题——比如悬臂梁的疲劳损耗、温度漂移对精度的影响。但这些都是工程问题，而非原理性障碍。

当我们谈论量子计算时，总习惯把目光放在量子比特的数量上，却常常忽略了「控制」这件事——就像造火箭，不仅要造足够多的发动机，还要有能精准操控所有发动机的控制系统。

这块1平方毫米的芯片，本质上是用光子的速度，解决了「规模化控制」的终极难题。它让我们看到，量子计算的突破不一定来自量子比特本身，也可能来自一个给光子搭的「滑雪跳台」。

小芯片的大跳跃，才是量子计算的破局点。
