用了几十年的超声核心材料，终于看清它的真面目

当你躺在超声检查床上，探头划过皮肤时，你不会想到——让医生看清你体内器官的核心，是一种藏了几十年秘密的材料。它支撑着超声、声纳甚至高端麦克风的性能，却没人能直接看清它的原子结构。几十年来，科学家只能靠猜：那些让它拥有超强压电性的纳米极化区，到底长什么样？直到2026年5月，MIT的一支团队用一台特殊的电子显微镜，第一次给这种叫弛豫铁电体的材料，拍了张原子级的3D CT。

藏在超声探头里的「黑箱材料」

弛豫铁电体，你可以把它想象成一块布满微小磁铁的海绵——那些几纳米大小的「磁铁」就是极化纳米区，它们随机散布在材料里，却能在电场、压力下集体响应，释放出远超普通材料的压电信号。正是这种特性，让它能把电信号转成超声波，又把反射的声波转回电信号，成为超声成像的核心。

但真实的机制比这复杂得多。和传统铁电体不同，弛豫铁电体的极化区不是整齐排列的「磁畴」，而是像随时在晃动的微小漩涡，它们的尺寸、分布和动态行为，直接决定了材料的性能。过去几十年，科学家只能通过宏观电学测量反推内部结构，就像隔着箱子摸大象：知道它有长鼻子大耳朵，却拼不出完整的轮廓。

更麻烦的是，这种材料的原子排列天生「混乱」——构成它的镁、铌、钛原子在晶格中随机分布，没有固定的秩序，这让传统的X射线衍射、电子显微镜都束手无策。你没法用拍平面照片的方式，看清一个到处都是随机漩涡的3D结构。

给原子拍3D CT：MEP技术的突破

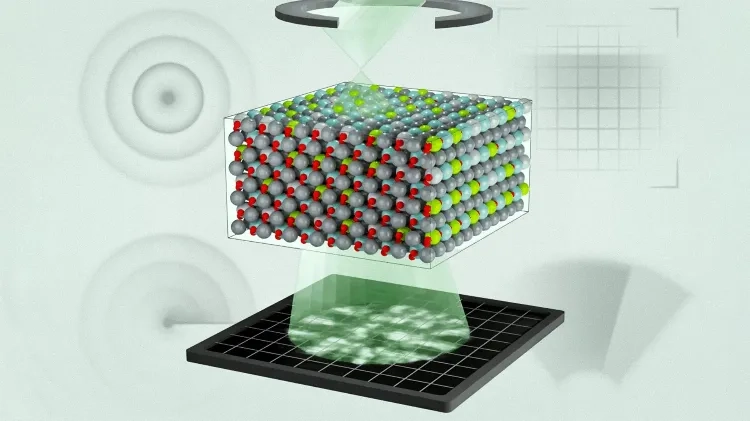

这次MIT团队用到的多层电子衍射相位测量技术（MEP），本质上是给材料做了次原子级的CT扫描。

它的工作逻辑很直接：

1. 用一束纳米级的高能电子束，像扫地一样扫过材料表面；
2. 每扫到一个点，就记录下电子穿过材料后形成的衍射图案；
3. 利用这些重叠的衍射图案，用算法迭代还原出材料的3D原子结构和电荷分布。

简单说，就是通过「影子」的重叠，反推出物体的真实形状。

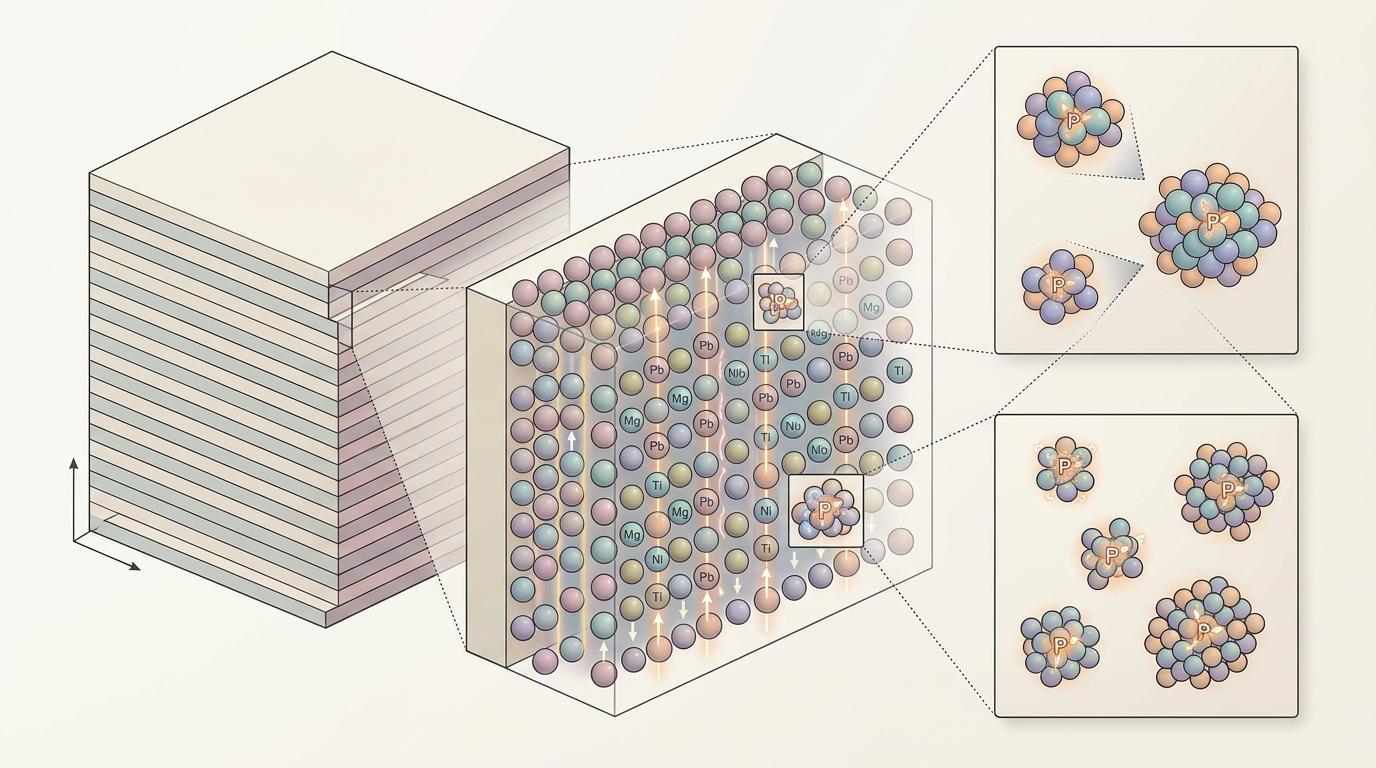

但真实的技术精度远超想象：它能分辨单个原子柱的位置，甚至能测出原子周围的电荷分布。团队用它给铅镁铌酸盐-铅钛酸盐（PMN-PT）合金拍了23层、每层厚1纳米的3D图像，第一次看清了那些极化纳米区的真面目——它们比之前模型预测的小得多，只有2到10纳米，而且不是完全随机散布，而是呈现出层级分明的结构。

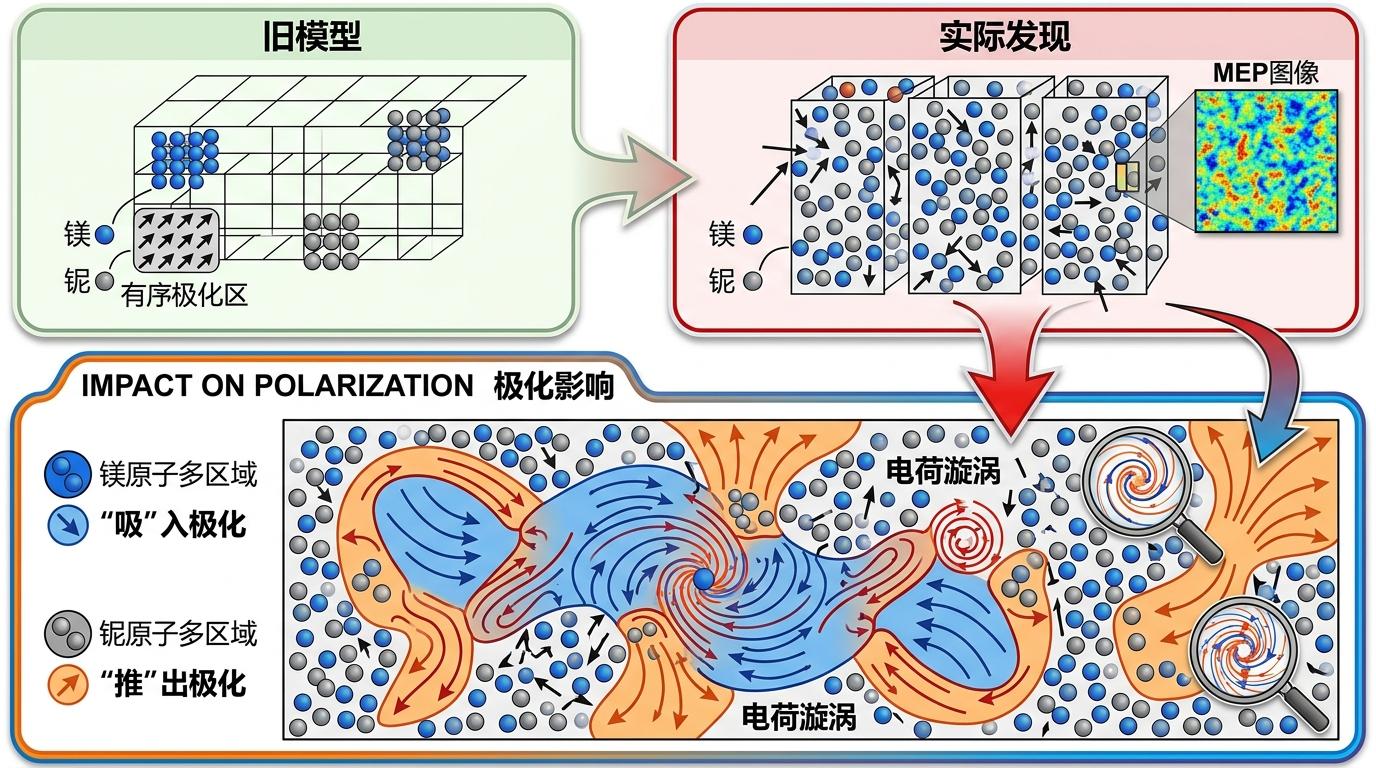

更关键的发现是，材料里原子的混乱程度远超预期。过去的模型假设原子有部分有序排列，但MEP图像显示，这些有序结构几乎消失了，只剩下完全随机的分布，而正是这种混乱，直接塑造了极化区的形态：镁原子多的区域会把极化「吸」进来，铌原子多的区域则把极化「推」出去，形成了复杂的电荷漩涡。

从「猜模型」到「精准设计」的转折点

这次突破最核心的价值，不是「看清了结构」，而是终于把实验数据和理论模型对上了。

过去，材料科学家设计新的弛豫铁电体，就像厨师靠感觉调配方：知道加多少盐会变咸，但不知道盐在汤里具体怎么分布。现在有了MEP的3D图像，团队把真实的原子混乱度输入分子动力学模拟，居然完美复现了实验中看到的极化区结构。这意味着，之前那些不准确的模型终于可以被修正了。

更值得关注的是，这不仅是弛豫铁电体的突破，更是复杂无序材料研究的新起点。从高熵合金到功能陶瓷，很多高性能材料的核心优势都来自「可控的混乱」，但过去我们一直没法直接观测这种混乱的结构。MEP技术打开了一扇门，让我们能像搭乐高一样，精准调控材料内部的原子排列和极化区分布，定制出需要的性能——比如更灵敏的传感器、更高密度的储能器件，甚至是低功耗的铁电存储器。

当然，现在还远没到产业化的阶段：目前的实验只能针对薄膜样品，离实际应用的块体材料还有距离；MEP技术的成本和复杂度也很高，没法大规模普及。但至少，我们终于不用再隔着箱子摸大象了。

当我们谈论材料科学的突破时，常常会聚焦于「发明新材料」，但这次MIT的研究告诉我们：看懂旧材料，可能比发明新材料更重要。

弛豫铁电体已经默默服务了我们几十年，从超声检查到深海声纳，它的身影无处不在，但我们直到今天才真正看清它的真面目。这就像人类用了几千年火，直到近代才明白燃烧的本质——只有看清了本质，才能真正掌控它的力量。

原子级的精准，才是材料革命的起点。

未来，当我们用更灵敏的超声设备检查身体，用更高效的储能器件给汽车充电时，可能不会想到，这一切都始于2026年那台电子显微镜拍下的，第一张原子级3D照片。
