AI硬件能耗大减70%，靠的是这层薄膜

当你刷短视频时，后台的AI正用掉半个家庭一天的用电量——这不是夸张。2026年的数据显示，全球AI数据中心的年耗电量已经逼近一个中等国家的总发电量，而传统芯片里，光是数据在计算单元和存储单元之间来回搬运，就耗掉了84%的电能。

现在，剑桥大学的一群科学家找到了破局的钥匙：一块掺杂了锶和钛的氧化铪薄膜。它做成的忆阻器——一种能像大脑突触那样同时存储和处理信息的元件，把AI硬件的能耗直接砍去了70%，开关电流比传统同类器件低了整整一百万倍。

但这一切，是怎么做到的？

从“导电丝”到“电子门”的革命

要理解这次突破，得先搞懂传统忆阻器的死穴。你可以把传统忆阻器想象成一个装着导电粉末的玻璃管：要让它导电，就得先通电烧出一条“导电丝”，断电后这条丝可能断裂也可能保留，以此实现“记忆”功能。但问题是，这条丝的生长完全随机——就像你闭着眼在玻璃管里穿线，每次的位置都不一样，不仅需要高电压，还经常“失忆”，根本没法大规模用在AI硬件里。

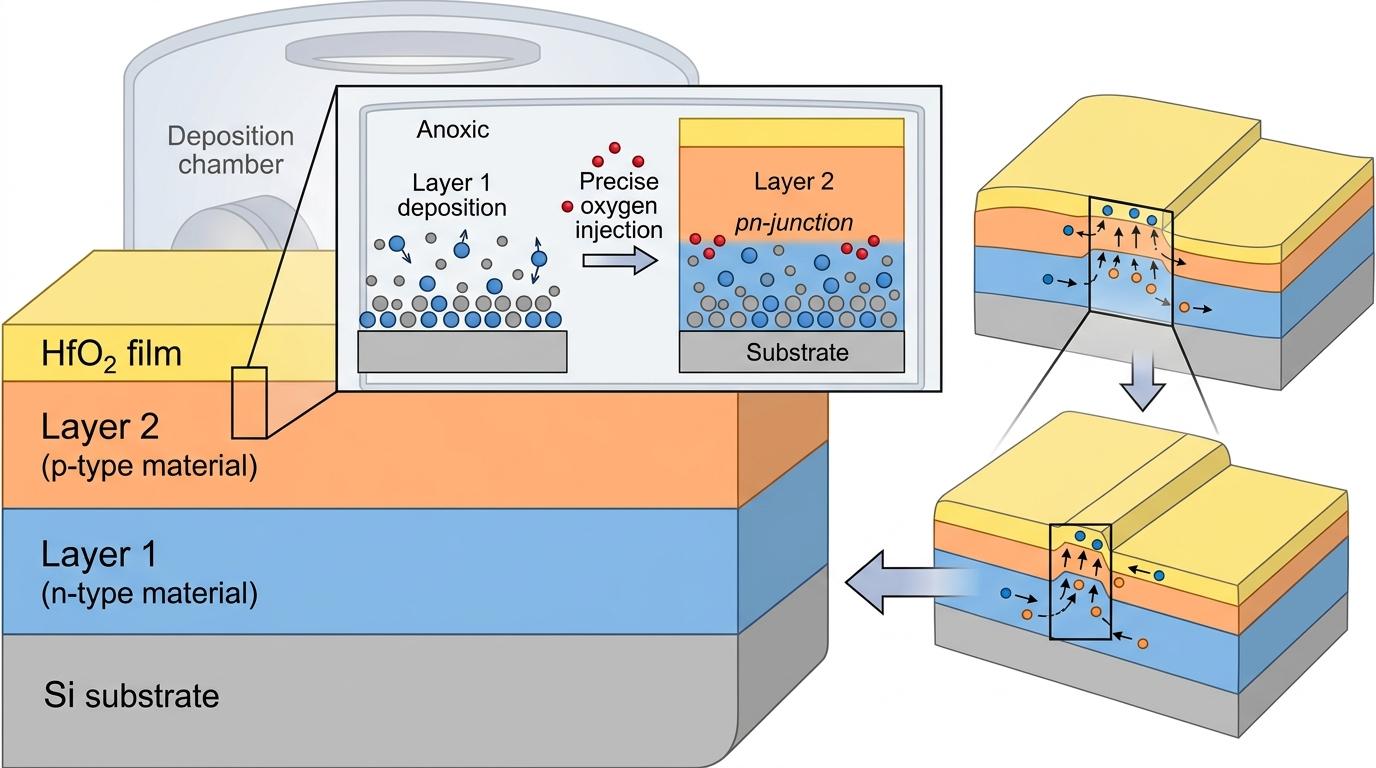

剑桥团队彻底换了思路。他们没有用“烧灯丝”的老办法，而是在氧化铪薄膜里“搭了个门”：通过两步沉积法，先在无氧环境下长出底层薄膜，再精准注入氧气，让薄膜层与层之间形成了一个个微小的p-n结——也就是可以精准控制的电子门。

当电压变化时，这些电子门的“门槛”（能量壁垒）会平稳升降，电阻也就跟着连续变化，完全不需要随机的导电丝。这就像把随机穿线改成了按密码开门，不仅稳定，而且开关一次用的电流，只相当于传统器件的百万分之一。

让AI像大脑一样“用最少的电思考”

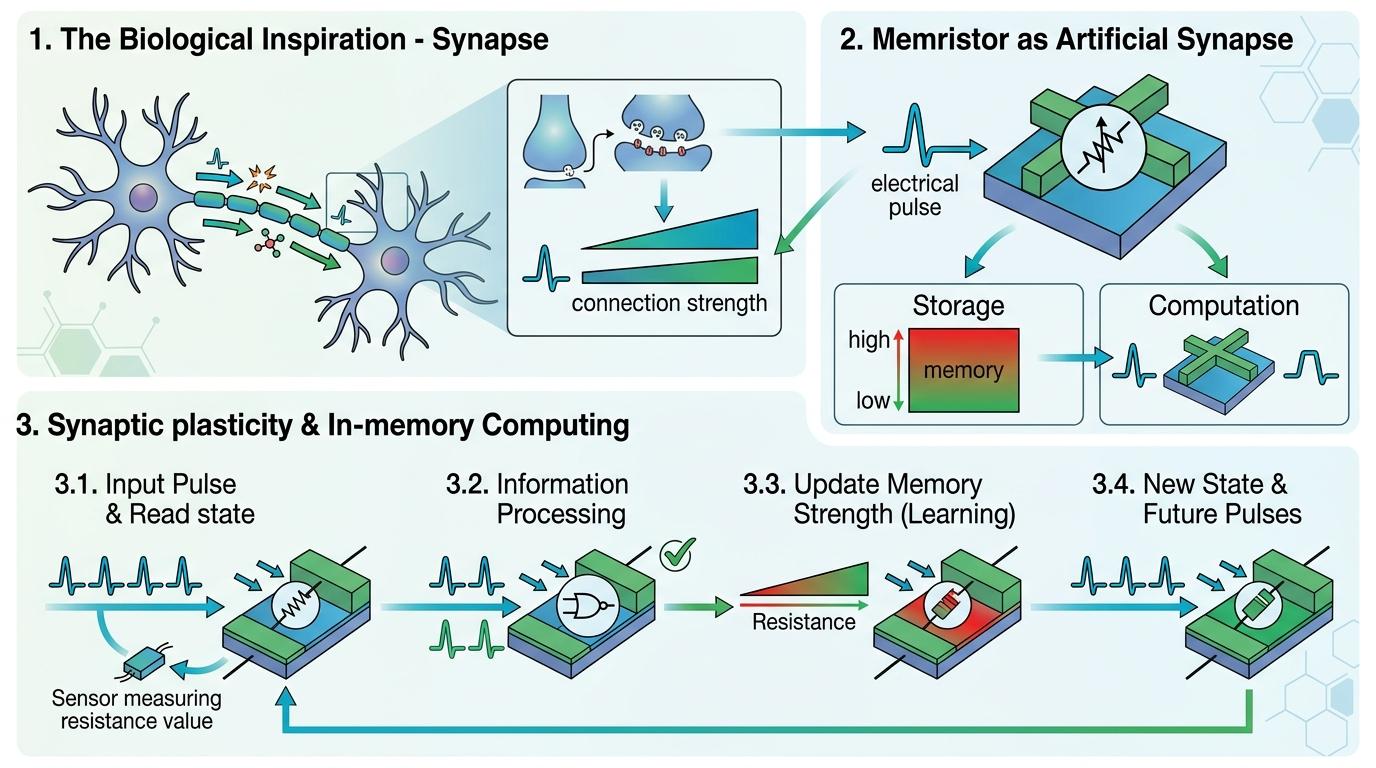

这种新忆阻器最厉害的地方，是它完美模仿了大脑的工作逻辑。人类大脑的神经元和突触，是在同一个地方存储和处理信息的——比如你看到猫的瞬间，负责识别的神经元同时就记住了猫的样子，不需要把“猫的图像数据”从“记忆仓库”搬到“计算车间”。而传统冯·诺依曼架构的AI芯片，恰恰卡在了这种“数据搬运”上。

新忆阻器把存储和计算合二为一：每一个忆阻器就是一个“突触”，它的电阻值就是“记忆的强度”。当电脉冲过来时，它可以直接根据电阻值处理信息，同时更新自己的电阻——就像大脑突触会根据信号的强弱调整连接强度。

实验数据更有说服力：它能稳定切换超过1万次，保持记忆的时间长达一天，还能模拟大脑的“时序依赖可塑性”——也就是根据信号到来的时间调整记忆强度，这是AI实现自主学习的关键。更重要的是，它的单次操作能耗最低只有2.5飞焦耳，相当于一根头发从1毫米高处落下的能量。

更值得关注的是，这不是实验室里的“玩具”：团队已经用它在乳腺癌数据集的分类任务里，通过硬件层面的学习，把准确率提升了3%——这在AI算法已经逼近天花板的今天，是相当可观的突破。

离装进你的手机，还差最后一步

当然，这项技术离真正走进我们的生活，还有一道坎：现在的制备温度需要700℃，而主流半导体工艺的温度上限是450℃。这意味着它暂时没法直接塞进现有的芯片生产线，必须先把“烧制”温度降下来。

但团队已经看到了方向：他们正在尝试用低温原子层沉积法替代现有的两步沉积工艺，目标是把温度降到400℃以下。一旦突破这个瓶颈，它就能像搭积木一样，集成到手机、智能手表这些边缘设备里——到时候，你的智能手表可以连续一周不用充电，还能离线帮你分析健康数据。

从产业角度看，这也是一次及时的破局。目前全球神经形态计算市场正以每年90%的速度增长，Intel、IBM这些巨头已经布局多年，但一直卡在器件稳定性的问题上。剑桥的这项突破，相当于给整个行业提供了一个标准化的“突触模板”，解决了大规模量产的核心难题。

当我们为AI生成的图片和视频惊叹时，很少有人注意到背后的能源代价：一个训练大模型的数据中心，一年的耗电量足够一个普通家庭用三千年。而剑桥团队的这块薄膜，就像给狂奔的AI踩下了一脚“节能刹车”。

计算的终极形态，是像大脑一样高效。 从冯·诺依曼的“存储-计算分离”，到神经形态计算的“存算一体”，人类正在一点点向自然界最完美的计算系统靠拢。或许用不了十年，你手里的手机就会用上这种忆阻器，而你根本不会察觉到它的存在——就像你从来不会为大脑的能耗担心一样。

毕竟，最好的技术，就是让你感觉不到它的存在。
