光速改写电路？瑞士新突破或颠覆芯片设计

被固化的命运：芯片电路能否“重绘”？

几十年来，蚀刻在硅片上的电路，如同城市中凝固的道路网络，是我们数字世界的静态建筑师。一旦设计制造完成，其功能便被永久焊死。无论是手机处理器还是电脑显卡，其内部的晶体管逻辑都遵循着一条不可变更的路径。然而，一个颠覆性的问题正在物理学界回响：我们能否像艺术家在画布上创作一样，用一束光，实时“重绘”这些电子高速公路？

这个看似科幻的设想，如今正被一束飞秒激光脉冲照进现实。它预示着一个“活”电路时代的到来——芯片可以根据任务需求，动态重构其内部结构和功能，这不仅是对摩尔定律极限的优雅超越，更可能开启计算范式的全新篇章。

激光下的“魔法”：不加热，瞬间翻转磁极

这场变革的序幕，由瑞士巴塞尔大学和苏黎世联邦理工学院的联合研究团队拉开。他们近期在顶级期刊《自然》上公布了一项里程碑式的突破：仅用一束激光，在不产生任何热量的情况下，成功将一种特殊铁磁材料的磁极（即N/S极）进行了永久性翻转。

传统上，要改变一块磁铁的极性，必须将其加热到“居里温度”以上。在这个临界点，材料内部原本整齐排列的电子自旋会变得混乱无序，冷却后才能在新的方向上重新“锁定”。这个过程不仅能耗高、速度慢，而且难以在微观尺度上进行精确控制。

瑞士团队的方法则完全绕开了“加热”这一步。他们利用一道精准的激光脉冲，像一只无形的手，直接拨动了材料内部所有电子的自旋方向，使其发生集体“转向”，并稳定在新的状态。整个过程快如闪电，精准且节能。更令人兴奋的是，他们还能通过控制激光，像用笔一样在材料上“绘制”出不同磁性状态的边界，这意味着，电路的布局可以被动态、反复地擦写。

扭转的艺术：拓扑与莫尔材料的协奏

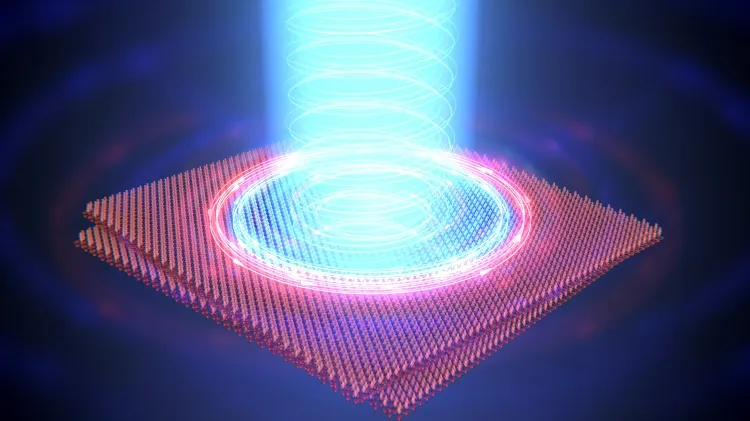

实现这一“光控魔法”的关键，在于一种精心设计的二维量子材料。研究团队将两层仅有原子厚度的“二碲化钼”半导体材料堆叠在一起，并在两层之间施加了一个微小的扭转角度。这个看似简单的“扭转”，创造出了被称为“莫尔超晶格”的奇特结构，并赋予了材料一种强大的内禀属性——拓扑态。

拓扑态可以通俗地理解为一个物体的内在几何属性。一个篮球无论如何挤压，它都不会变成一个甜甜圈，因为甜甜圈有一个“洞”，这个“洞”就是一种拓扑特征，无法通过连续变形消除。材料中的拓扑态同样如此，它让电子的某些行为（如自旋排列）受到这种内在属性的“保护”，使其极其稳定，能抵抗外界的微小扰动和材料自身的缺陷。

在这个扭曲的二维材料中，电子的强相互作用使其自旋集体朝向一个方向，形成了稳定的“拓扑铁磁态”。而激光脉冲的作用，正是精准地为整个系统提供能量和角动量，使其能够跨越能垒，整体翻转到另一个同样受拓扑保护的、磁极相反的状态。这三大前沿物理概念——电子强相互作用、拓扑学和光控动力学——在这次实验中实现了完美的融合。

从“死”电路到“活”系统：可重构的未来

光控磁性材料的突破，为我们推开了一扇通往动态可重构电子世界的大门。其深远影响至少体现在以下几个方面：

• 可重构电子电路：未来的芯片或许不再需要为不同功能设计专门的区域。同一个计算单元，可以通过光照在几分之一秒内从一个通用处理器（CPU）重构为一个图形处理器（GPU），或是一个专用的AI加速器。正如南京大学缪峰教授团队的研究所示，利用二维材料的可重构特性，可以大幅减少实现复杂逻辑功能所需的晶体管数量，让芯片更小、更强大、更节能。

• 拓扑量子器件：量子计算面临的最大挑战之一是量子比特的脆弱性，它们极易受到环境噪声的干扰而出错。而基于拓扑态的量子比特，由于其内在的“拓扑保护”，具有天然的容错能力。利用光来精确、快速地写入和操控这些拓扑量子态，无疑为构建稳定、可靠的拓扑量子计算机提供了一条极具吸引力的新路径。

• 超高精度传感：研究团队指出，这项技术可以用来制造微型的“干涉仪”，能够探测到极其微弱的电磁场。这在基础物理研究、航天探测乃至生物医学传感等领域都将大有可为。

光的画笔，物质的画布：挑战与终极愿景

当然，从实验室的惊艳演示到成熟的工业应用，依然有很长的路要走。当前实验在极低温下进行，如何将这种效应提升至室温环境，以及如何将微米级的实验样品扩展至晶圆级的规模化制造，都是亟待解决的重大工程挑战。

然而，这条由光照亮的道路已经无比清晰。我们正在从利用光来传输和读取信息，迈向一个用光来主动“雕刻”和“编程”物质物理属性的新时代。光，不再仅仅是信使，它正在成为一支画笔，而拓扑量子材料，就是那张充满无限可能的画布。这场光与物质的深度交融，预示着一个更加智能、高效和灵活的技术未来，在那里，我们手中的设备将如同光本身一样，灵动而多变。
