0.14纳米缝隙，卡住了2D芯片的微缩路

当你把手机贴在耳边刷短视频时，指尖划过的屏幕背后，芯片里的晶体管正在以每秒几十亿次的速度开关。过去60年，我们靠着把这些晶体管越做越小，才换来从大哥大到AI手机的飞跃。而现在，这场“变小竞赛”遇到了一个看不见的拦路虎——一个比单个硫原子还薄的缝隙。维也纳工业大学的研究团队刚在《Science》上证实，这个0.14纳米的原子级空隙，正在让被寄予厚望的2D材料芯片梦濒临破灭。为什么一个连显微镜都难看清的缝隙，能成为芯片产业的致命瓶颈？

看不见的缝隙，致命的损耗

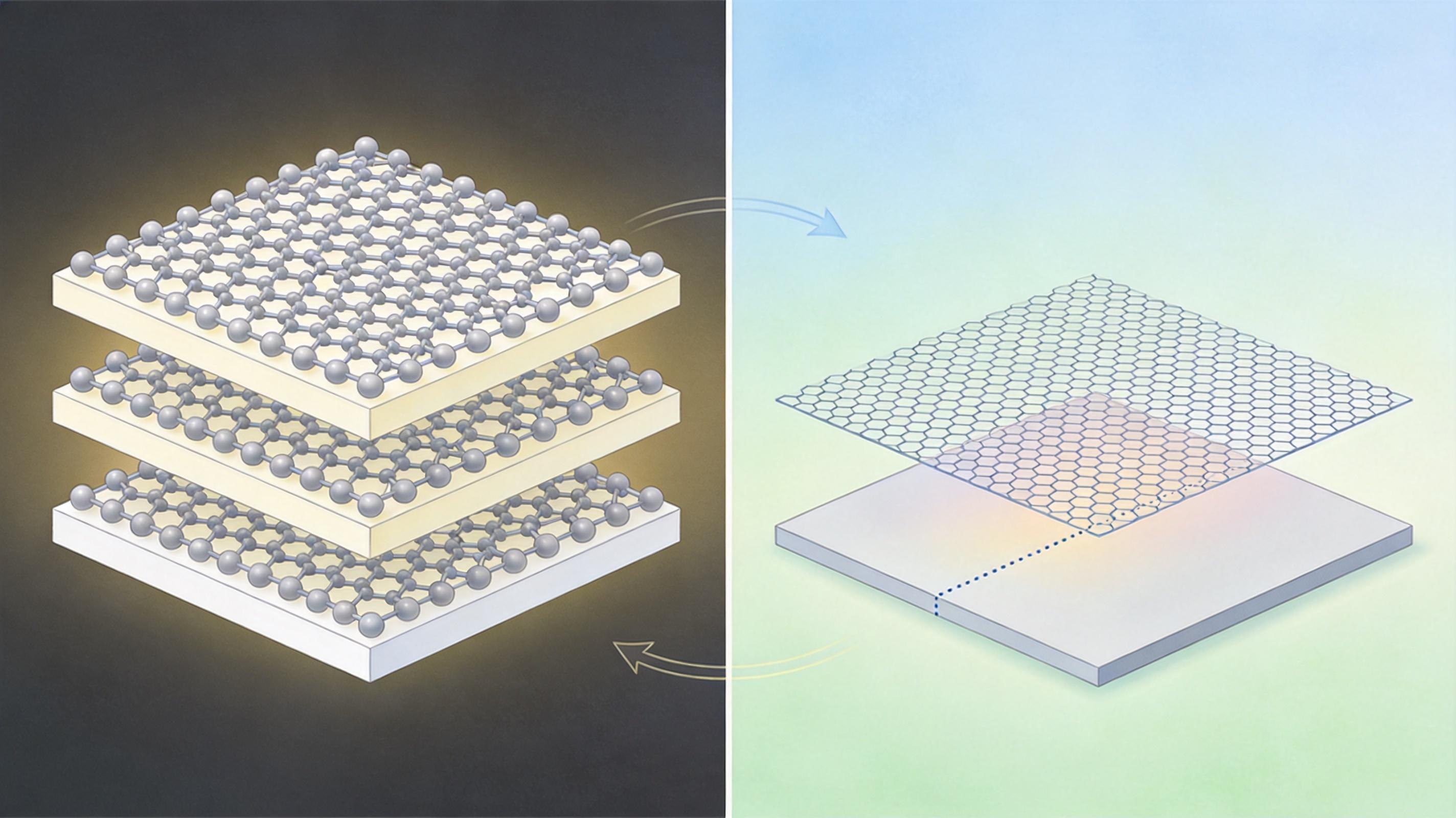

你可以把2D材料芯片的结构想象成一块三明治：中间的2D半导体是夹馅，上下的绝缘层是面包片——没有面包片，夹馅就没法做成能握在手里的食物；没有绝缘层，2D半导体的电子就会乱跑，根本成不了能用的晶体管。 但真实的问题比三明治复杂得多。2D材料比如石墨烯、二硫化钼，是由一层或几层原子堆叠成的超薄材料，层内靠强共价键牢牢结合，就像用胶水粘死的积木。但当它们和芯片必需的绝缘氧化物放在一起时，两者之间只能靠范德华力连接——这是一种原子间极弱的吸引力，就像两张用静电贴在一起的便利贴，看似贴合，中间却总有一层吹不走的空气。

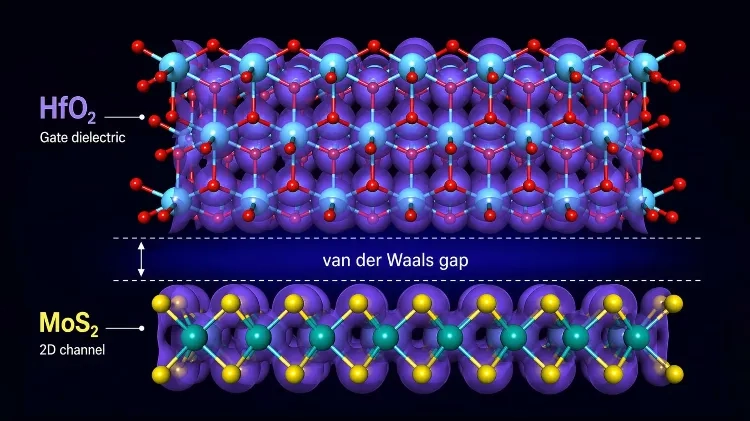

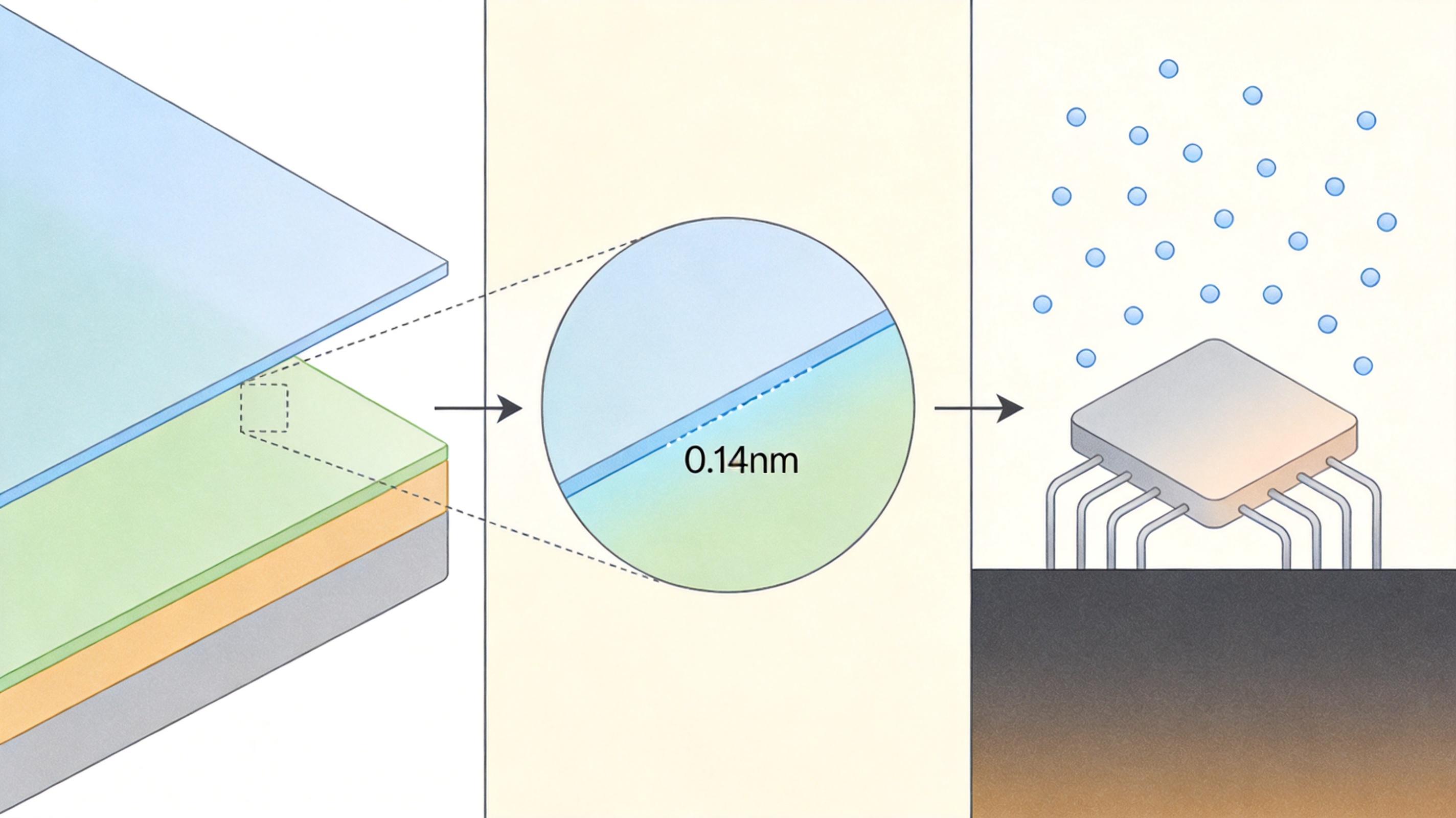

这层“空气”就是那个0.14纳米的缝隙。它会在绝缘层和2D半导体之间形成一个低介电常数的“死区”，直接削弱栅极对电子的控制能力：原本该快速开关的晶体管反应变慢了，该节省的功耗凭空增加了，更关键的是，它给芯片的微缩设下了物理上限——不管2D材料本身性能多强，这个缝隙都会把它的潜力锁死。

拉链材料，把缝隙“拉”上

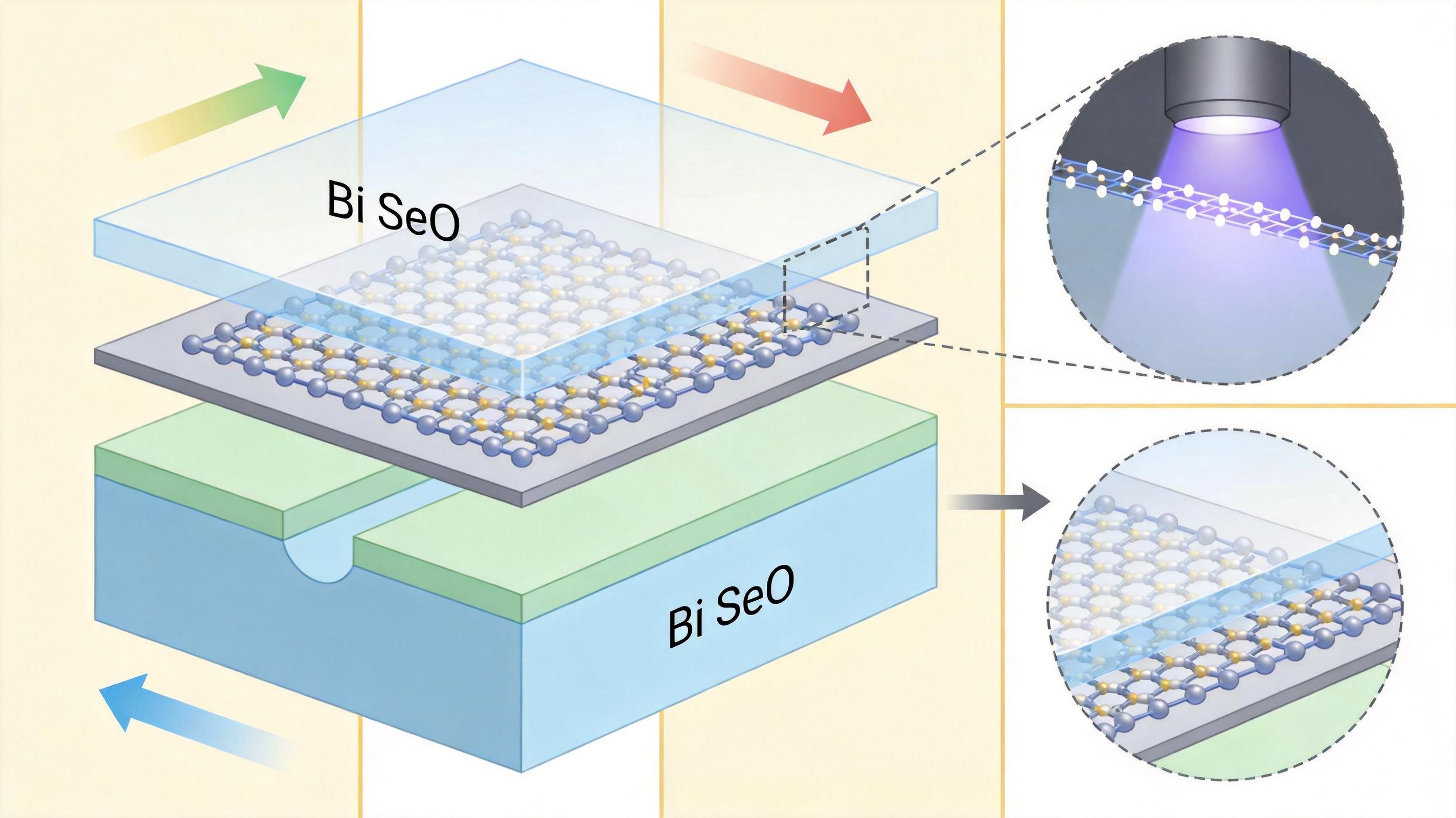

既然问题出在“贴不紧”，那有没有办法让2D材料和绝缘层像锁一样扣在一起？维也纳工业大学的团队给出的答案是“拉链材料”。 你可以把传统2D材料和绝缘层的结合想象成普通拉链：齿和齿之间只是轻轻搭着，稍微用力就会分开；而拉链材料就像带自锁功能的拉链，半导体和绝缘层的原子会形成类似共价键的强连接，齿与齿死死咬合，中间再没有空隙。 目前最具代表性的是Bi₂SeO₂和它的本征氧化物Bi₂SeO₅组成的体系。Bi₂SeO₂本身是一种高迁移率的2D半导体，通过紫外光辅助氧化，它的表面会原位生长出Bi₂SeO₅绝缘层——两者的晶格完美匹配，原子间形成准共价键，彻底消除了0.14纳米的范德华缝隙。测试显示，这种“拉链结构”的晶体管不仅开关比超过10⁶，等效氧化层厚度还能做到0.5纳米以下，完全满足下一代芯片的微缩要求。

更重要的是，拉链材料的思路不是换一种2D材料，而是从设计之初就把半导体和绝缘层当成一个整体来考量——就像做衣服时，先把拉链和布料缝在一起，而不是做好衣服再硬装拉链。

别再盯着材料，要盯着界面

其实早在2015年，就有团队用石墨烯电极实现了和二硫化钼的低阻接触，但那时没人意识到，界面的问题比材料本身更关键。过去十年，全球半导体行业在2D材料上砸了数百亿美元，大多都在追求更薄、更纯的材料，却很少有人关注“材料和材料怎么粘在一起”。 维也纳工业大学的研究给行业提了个醒：如果继续盯着2D材料本身性能优化，可能会在错误的方向上再浪费几十亿。现在三星、台积电等巨头已经开始调整研发方向，台积电在N2工艺节点中加入了界面钝化技术，三星则在测试Bi₂SeO₂体系的可行性。 但拉链材料也不是万能解药。目前它还只在实验室里实现了小面积制备，要用到300毫米晶圆的量产线上，还要解决大面积生长的均匀性、和CMOS工艺的兼容性等问题。更不用说，我们对这种强键合界面的长期稳定性还知之甚少——谁也不敢保证，用了十年后，这个“拉链”会不会松脱。

从1965年摩尔提出晶体管每两年翻一番的预言，到2005年Dennard缩放定律失效，芯片行业一直在和物理极限赛跑。我们曾以为2D材料是这场赛跑的下一个接力棒，却没想到绊倒我们的不是材料本身，是一个看不见的缝隙。 更值得深思的是，这场危机其实早有预兆——当我们把所有注意力都放在“做小”上时，却忘了芯片是一个系统，任何一个微小的界面都可能成为致命短板。界面的缝隙，才是微缩的真正极限。 未来的芯片竞赛，或许不再是比谁的材料更薄，而是比谁能把界面粘得更紧。毕竟，在原子尺度上，差之毫厘，谬以千里。
