不用拆芯片，太赫兹波能“看”见内部电流跳变

想象一下：你手里攥着一块正在运行的手机芯片，不用拆封、不用断电，甚至不用碰它，就能“看见”里面几十亿个晶体管在怎么开关、电流在怎么流动——这不是科幻片里的透视眼，是澳大利亚阿德莱德大学团队刚做出来的事。他们没用X射线，也没插电子探针，而是用了一种叫太赫兹波的“穿墙雷达”，隔着塑料或陶瓷封装，把芯片工作时的电活动拍了个“动态快照”。这可是芯片检测领域卡了几十年的难题：以前要么拆坏芯片，要么只能看静态结构，现在终于能在芯片“活着”的时候，看清它的“心跳”了。但这到底是怎么做到的？

太赫兹波怎么“听见”电荷跳动

你可以把整个检测系统想象成一套超级灵敏的“听诊器”：先由矢量网络分析仪（VNA）发出一个频率和相位都精准可控的微波信号——就像医生敲听诊器的初始音。这个信号通过频率扩展器转换成太赫兹波，这是一种介于微波和红外之间的电磁波，能轻松穿透塑料、陶瓷这些芯片常用的非金属封装材料，却不会像X射线那样产生电离辐射。

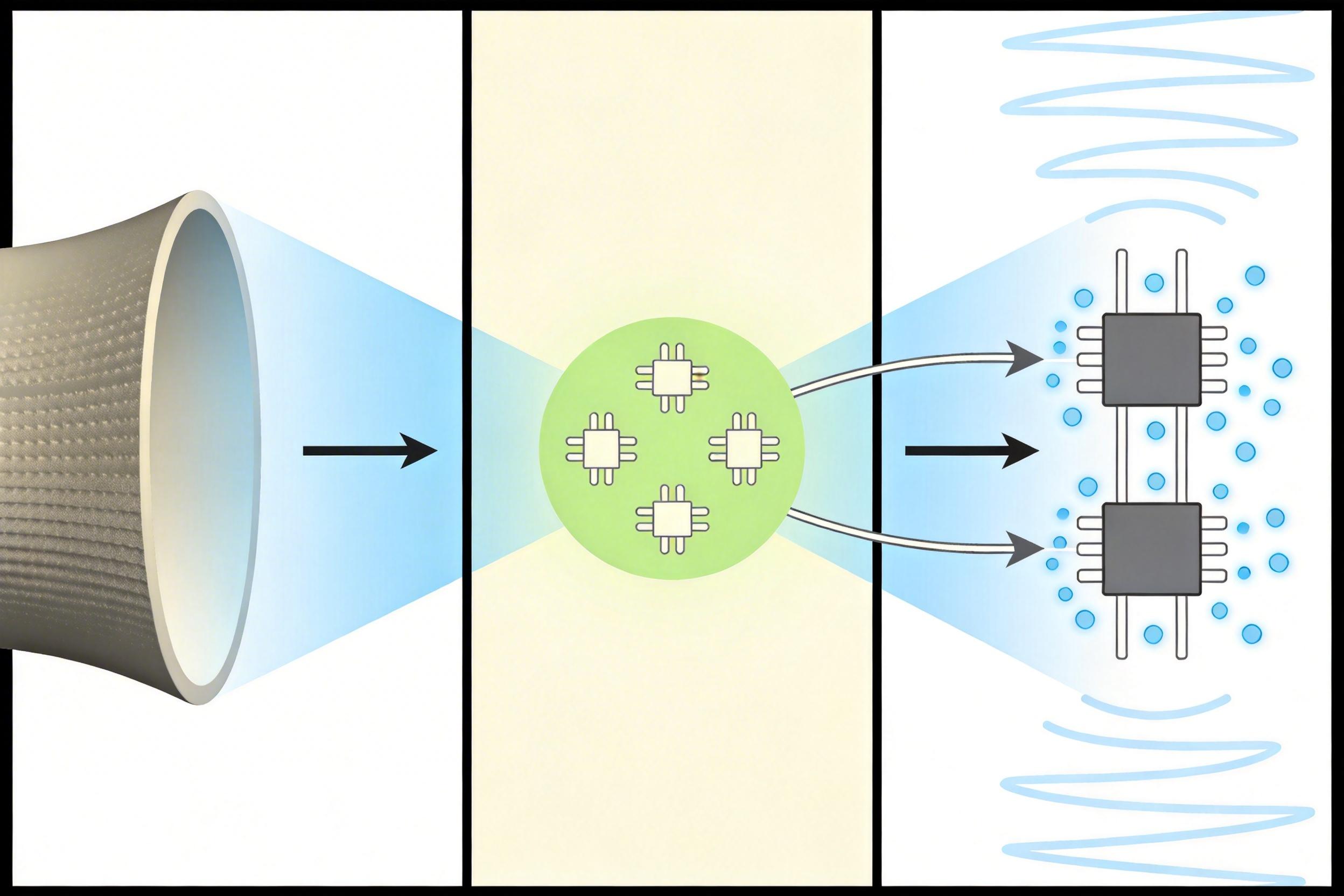

太赫兹波经过3D打印的聚焦透镜，被缩成1平方毫米的光斑——刚好能罩住5个双极结晶体管。当晶体管开关时，内部的电荷载流子会突然变多或变少，就像心脏收缩舒张时的血液流动，这种变化会让反射回来的太赫兹波在幅度和相位上出现极其细微的波动。

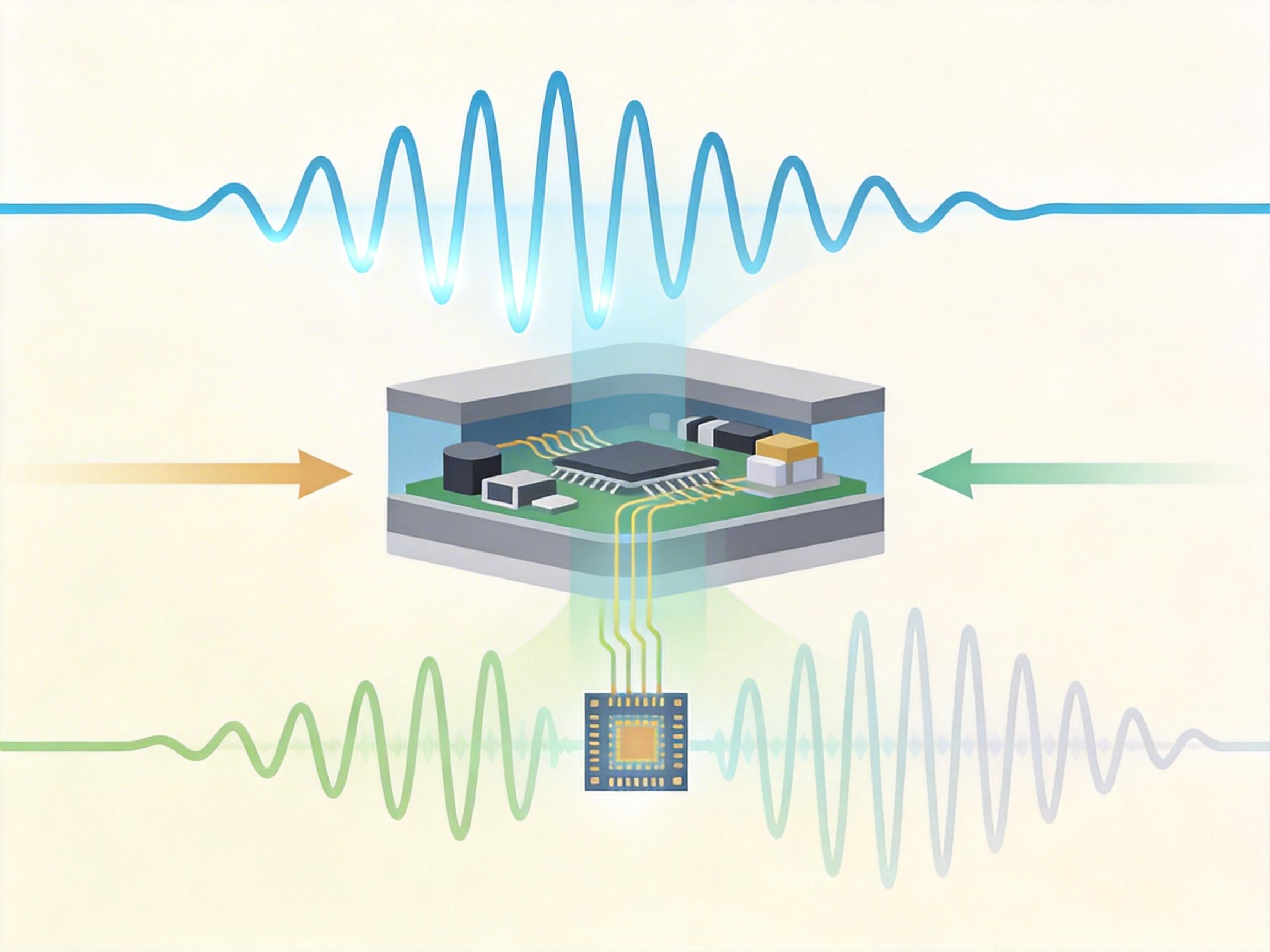

关键的一步来了：团队把原本用于低频信号的本振正交接收机（homodyne quadrature receiver）改装到了太赫兹频段。这个“超级听诊器的耳朵”会把反射波和原始信号放在一起比对，自动抵消掉两者共有的噪声，只留下芯片电活动带来的微小变化——就像在嘈杂的房间里，精准捕捉到一根针落地的声音。

从二极管到集成电路的“活体检测”

团队的实验从最简单的二极管开始：当给二极管加电压时，太赫兹波的反射信号强度明显上升，这和理论计算的电荷载流子变化完全吻合——证明这个“听诊器”听到的不是杂音，是芯片真实的“心跳”。

接着他们测试了双极结晶体管、场效应晶体管，甚至是包含6个场效应管的小规模集成电路。每一次晶体管开关，反射信号都会出现对应的波动，而且全程不需要拆封装、不需要断电，芯片完全在正常工作状态。

不过这套系统目前还有局限：它需要直视芯片，没法穿透金属层；如果目标晶体管被十几层其他电路埋在下面，太赫兹波就可能被挡住。而且现在的光斑还只能聚焦到1平方毫米，对于指甲盖大小就有几十亿个晶体管的高端芯片，还得把灵敏度再提几个量级。用团队负责人Withawat教授的话说：“我们刚迈出第一步，还有好几座山要爬。”

芯片检测的“无损时代”来了

以前芯片检测就像给人做检查：要么开刀（拆封装），要么拍CT（X射线看结构），但就是没法做心电图（看电活动）。电子探针虽然能测电信号，但必须接触芯片，还得断电，相当于给人做心电图时先把人麻醉——根本没法看芯片“活着”的时候是什么样。

太赫兹检测的出现，相当于给芯片装上了“动态心电图”。对于航空航天、医疗设备这些安全关键领域的芯片，不用拆下来就能实时监测状态，避免了因拆封装带来的风险；对于芯片制造厂，能在生产线上直接检测工作状态的芯片，不用再靠抽样推测良率，甚至能快速定位故障芯片的问题所在。

更有意思的是，德国的合作团队已经在琢磨用这项技术做芯片安全检测——比如隔着封装，检测芯片有没有被偷偷植入后门。当然，这也意味着未来的芯片可能需要更复杂的封装设计，来防止这种“远程透视”。

从第一次用电子探针戳向裸片，到现在用太赫兹波隔着封装“看”芯片的电活动，人类花了半个多世纪，终于能在不打扰芯片工作的前提下，看清它的内部动态。这不仅仅是一项检测技术的突破，更是我们对芯片的认知方式的改变：以前我们只能“解剖”芯片，现在我们能“观察”芯片——就像从解剖尸体到给活人做体检。

技术的终极目标，从来不是拆解，而是理解。当我们能真正“看见”芯片的心跳，离让芯片学会“自我诊断”的那天，也就不远了。
